- •1. Порівняльний аналіз деформаційних кривих металу та кераміки.
- •2. Розмірна залежність кінетики ущільнення порошкової суміші під час гарячого пресування.
- •3. Електроімпульсне плазмове спікання нанопорошків: схема методу та фізика процесів.
- •4. Температурна залежність міцності керамічних матеріалів та металів: особливості, основні відмінності та їх причини.
- •5. Залежність характеристик матеріалів від розміру зерен. Правило Холла-Петча. Особливості правила Холла-Петча для наноматеріалів.
- •Описание
- •6. Різні структурні форми нанокремнію. Перспективні напрямки використання нанокремнію в приладах різного призначення.
- •7. Методи синтезу поруватого кремнію. Формування матеріалу методом електрохімічного травлення. Механізми формування поруватого кремнію.
- •9. Квантові розмірні ефекти в нанокремнії. Люмінесценція.
- •10. Застосування наноструктурованого кремнію в біомедицині та біотехнологіях.
- •11. Загальний гамільтоніан кристала. Адіабатичне наближення.
- •12. Наближення самоузгодженого поля. Рівняння Хартрі та рівняння Хартрі-Фока.
- •13. Електронні стани кристала. Наближення майже вільних електронів.
- •Математичне формулювання[ред. | ред. Код]
- •14. Електронні стани кристала. Наближення сильно зв’язаних електронів.
- •15.Експериментальні методи отримання діаграми напруження-деформація
- •Характерні точки та ділянки діаграми[ред. | ред. Код]
- •16. Розмірне квантування та умови його спостереження. Вплив концентрації носіїв заряду на спостереження розмірного квантування.
- •Фізична природа[ред. | ред. Код]
- •17. Типи гетеропереходів, структури із квантовими ямами та бар’єрні структури. Область просторового заряду. Побудова зонної діаграми поблизу гетеропереходу.
- •Фізичні принципи[ред. | ред. Код] Області просторового заряду[ред. | ред. Код]
- •Утворення переходу[ред. | ред. Код]
- •18. Рівноважна концентрація електронів та положення рівня Фермі у власному напівпровіднику в об’ємному випадку.
- •Загальний опис[ред. | ред. Код]
- •19 Густина станів у напівпровідникових квантових ямах та дротах.
- •20. Рівноважна концентрація електронів та положення рівня Фермі у напівпровідникових квантових ямах та дротах.
- •21. Балістичний транспорт, квантова інтерференція: умови спостереження. Квант опору.
- •22.Принципи роботи заломлюючого транзистора, транзистора на відбитих електронах та балістичного випрямляча.
- •23.Кулонівська блокада у двобар'єрних структурах. Загальний вигляд вольт-амперної характеристики.
- •24.Принципи роботи одноелектронного насосу та одноелектронної пастки.
- •25.Молекулярні тригери. Молекулярні логічні елементи.
- •26.Фототермічне перетворення у напівровідникових системах. Вплив об’ємної та поверхневої рекомбінації фотозбуджених носіїв заряду.
- •27.Фототермічні методи дослідження теплофізичних властивостей наноструктурованих матеріалів.
- •28.Фотоакустичний ефект у наноструктурованих матеріалах. Механізми фотоакустичного перетворення в твердих тілах.
- •29.Особливості поширення тепла в низьковимірних системах. Тепловий опір інтерфейсу.
- •30.Фізичний базис газо-мікрофонних та п’єзоелектричних фотоакустичних методів реєстрації інформативного відгуку.
- •31.Основні рівняння теорії гомогенного зародкоутворення в однокомпонентних системах. Вирази для радіуса критичного зародка та роботи утворення критичного зародка.
5. Залежність характеристик матеріалів від розміру зерен. Правило Холла-Петча. Особливості правила Холла-Петча для наноматеріалів.
Соотношение Холла-Петча иначе закон Холла-Петча (англ. Hall–Petch relationship или англ. Hall–Petch strengthening, англ. grain-boundary strengthening) — соотношение между пределом текучести и размером зерна d для поликристаллического материала:
σΤ = σ0 + Kd−1/2, где σ0 — некоторое напряжение трения, которое необходимо для скольжения дислокаций в монокристалле, а K — индивидуальная для каждого материала константа, также называемая «коэффициентом Холла-Петча».
Описание
Соотношение (закон) Холла-Петча даёт количественное описание роста предела текучести поликристаллического материала с уменьшением размера зерна. В основе этой зависимости лежат дислокационные механизмы пластической деформации: границы зёрен тормозят движение дислокаций. Кроме поликристаллических материалов, данное соотношение применимо также для некоторых слоистых материалов. Важно отметить, что для наноматериалов с размером зерна порядка нескольких десятков нанометров этот закон в той или иной мере нарушается, и проявляется так называемый обратный эффект Холла-Петча (англ. inverse Hall–Petch effect), механизмы которого в настоящее время недостаточно изучены.
Одной из интересных проблем, напрямую связанной с практическим применением наноструктурированных материалов, является исследование зависимости механических свойств материалов от размера зерна. Так, у поликристаллических материалов в большом диапазоне размеров зерен наблюдается увеличение твердости с уменьшением размера кристаллитов. Подобное поведение материалов хорошо описывается соотношением Холла-Петча:
где Нv - твердость материала, σт - предел текучести, Н0 - твердость тела зерна, σ -внутреннее напряжение, препятствующее распространению пластического сдвига в теле зерна,
k - коэффициент пропорциональности, D - размер зерна. Типичная зависимость твердости от размера зерна для нанокристаллической меди представлено на рис. 1. Рис. 1.
При уменьшении размера зерна происходит рост прочности материала. Соотношение Холла-Петча хорошо описывает механические свойства материалов с размером зерен более 50 нм, в которых деформации происходят преимущественно по дислокационному механизму. Однако при дальнейшем уменьшении размера зерен значительный вклад в деформацию материала вносят процессы, происходящие на межзеренных границах. При размерах зерен от 30 до 50 нм соотношение (3.85) для большинства материалов перестает описывать реальную зависимость твердости. Кроме того, может происходить снижение напряжения пластического течения с уменьшением размера зерна - этот эффект получил название обратного эффекта Холла-Петча (inverse Hall-Petch effect). Появление подобного эффекта связано с деформированием материала за счет зернограничной диффузии. Скорость последней обратно пропорциональна объему частиц:
где В - некая постоянная, σ - приложенное напряжение, Ω - атомный объем, δ - эффективная толщина границы зерен, Db - зернограничный коэфициент диффузии и D- размер зерна.
Переход от "нормальной" к "обратной" зависимости Холла-Петча происходит при критическом размере зерна Dc (обычно 20-30 нм), что связано с изменением доминирующего механизма деформации с дислокационного на деформационные зернограничные процессы. В точке пересечения этих двух зависимостей материал имеет максимальную устойчивость к деформациям.

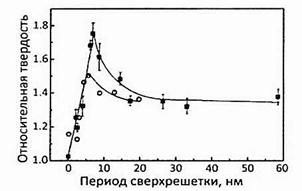

Аналогичная зависимость прочности от характерного размера элементов системы наблюдается не только у поликристаллических, но и у многослойных материалов. Так, для композита TiN-VNbN при уменьшении периода сверхрешетки до 5 - 10 нм наблюдается монотонный рост прочности, а дальнейшее уменьшение ведет к её спаду (рис. 2). Для слоистых нанокомпозитов падение твердости с уменьшением периода решетки можно объяснить "размытием" границы раздела двух фаз при термической обработке в процессе напыления, т.е. увеличением вклада межслоевой области.
Рис. 2.
