Топография среднего уха

Барабанная полость, cavum tympani, или среднее ухо, auris media, представляет собой полость, расположенную между барабанной перепонкой и лабиринтом. По своей форме она напоминает двояковогнутую линзу, имеющую шесть стенок: верхнюю, нижнюю, переднюю, заднюю, наружную и внутреннюю.

Длина и ширина барабанной полости, т. е. ее переднезадний размер и ее высота, почти одинаковы – около 1,5 см. Наружновнутренний размер (глубина барабанной полости) от барабанной перепонки до лабиринта около 6 мм вверху, 4 мм внизу и только 1,5–2 мм в средней части. Последнее зависит от того, что барабанная перепонка вогнута, а на лабиринтной стенке имеется возвышение – мыс, promontorium (рис. 36 и 37).

Стенки барабанной полости

I. Paries superior – верхняя стенка –барабанной полости – образована ее крышей, tegnren tympani. Она представлена тонкой пластинкой, выступающей в виде холмика в полость средней черепной ямы. Эта пластинка испещрена многими тончайшими отверстиями, сообщающими барабанную полость со средней черепной ямой. Через указанные отверстия сосуды барабанной полости – ветви а. tympanica и одноименные вены анастомозируют с сосудами средней черепной ямы – ветвями a. meningea media. Особо большое количество этих отверстий имеется на границе между пирамидкой и чешуей височной кости. Здесь в эмбриональном периоде сохраняется щель – fissura petrosquamosa, а в дефинитивном состоянии – многочисленные отверстия. Через эти отверстия как в самой paries tegmentalis, так и в области бывшей fissura petrosquamosa хроническая инфекция

Рис. 36. Наружный слуховой проход и барабанная полость (по Корнингу).

1 – наружный слуховой проход; 2 – барабанная перепонка; 3 – полость среднего уха; 4 – преддверие; 5 – n. vestibuli; в – n. cochleae; 1 – bulbus v. jugularis.

при воспалительных процессах полости среднего уха может проникнуть в среднюю черепную яму и вызвать абсцесс височной доли больших полушарий.

II. Paries jugularis – яремная или нижняя стенка барабанной полости – представлена яремной ямкой, fossa jugularis. В отличие от верхней нижняя стенка является вогнутой. Стенка эта также весьма тонка. От присутствия в барабанной полости гноя, скапливающегося на нижней стенке в силу тяжести, может постепенно произойти узура кости и прорыв гнойника прямо в bulbus venae jugularis с развитием септикопиемии. В этом весьма существенное клиническое значение нижней стенки.

На этой стенке имеется отверстие – apertura inferior canaliculi tympanici, расположенное на дне fossula petrosa, через которое в барабанную полость проникает n. tympanicus (Jacobsoni).

III. Paries tubarius s. caroticus – трубная или сонная стенка – является передней стенкой барабанной полости; образована мышечно-трубным каналом, canalis musculotubarius, и прилежащим к нему сонным каналом canalis caroticus, для внутренней сонной артерии canalis musculotubarius подразделен на два полуканала: верхний – semicanalis m. tensoris tympani и нижний – semicanalis tubae auditivae.

Евстахиева труба состоит из костной, pars ossea, и хрящевой, pars fibrocartilaginea, частей. Костная часть заключена в semicanalis tubae auditivae; хрящевая часть составляет продолжение костной и заканчивается глоточным отверстием – ostium pharyngeum в пределах верхнебоковой части глотки. Длина ее около 4 см; функция – проведение воздуха в барабанную полость и выведение слизи из полости среднего уха. Просвет евстахиевой трубы неодинаков: барабанное отверстие имеет 5–6 мм, глоточное около 8 мм. Наиболее узким местом является граница между костной и хрящевой частями.

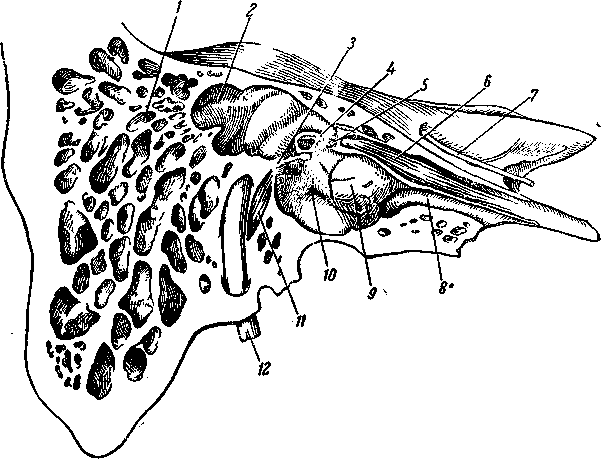

Рис. 37. Сосцевидный отросток и барабанная полость на разрезе (по Корнингу).

1 – cellulae mastoideum; 2 – antrum mastoideum; 3 – processus pyramidalis и сухожилие m. stapedii; 4 – стремя; 5 – сухожилие m. tensoris tympani; 6 – m. tensor tympani; 7 – n. petrosus superficialis major; 8 – pars ossea tubae auditivae; 9 – promontorium и sulcus tympanicus; 10 – fenestra cochleae и m. stapedius; 11 – n. facialis.

Слизистая оболочка, выстилающая евстахиеву трубу, при катаральном набухании закрывает просвет трубы, что сейчас же отражается на слухе.

Передняя стенка барабанной полости имеет двоякое клиническое значение: во-первых, через евстахиеву трубу оральная инфекция может проникнуть в полость среднего уха и вызвать его воспаление (восходящая инфекция); во-вторых, все лимфатические сосуды барабанной полости направляются по ходу евстахиевой трубы в заглоточные лимфатические узлы, l-di retropharyngeae. По этой причине при гнойном воспалении среднего уха инфекция лимфогенным путем проникает в заглоточные лимфатические узлы, вызывая сначала их увеличение, а потом расплавление с развитием заглоточных гнойников. Такие гнойники особенно часто наблюдаются у детей.

IV. Paries mastoideus – сосцевидная стенка – является задней стенкой барабанной полости, направлена назад к сосцевидному отростку. В верхнем отделе этой стенки имеется широкий вход aditus ad antrum в расширенную клетку сосцевидного отростка – antrum mastoideum; ниже располагается барабанное отверстие канала барабанной струны, apertura tympanica canaliculi chordae, через которое в барабанную полость проникает chorda tympani от лицевого нерва.

В верхнем же отделе стенки имеется выступ – пирамидный отросток, processus pyramidalis, от которого начинается m. stapedius.

В клиническом отношении и эта стенка имеет важное значение, так как при хронических воспалениях полости среднего уха инфекция per continuitatem через aditus ad antrum no слизистой оболочке проникает в antrum mastoideum и прилежащие клетки сосцевидного отростка cellulae mastoideae, вызывая антриты у детей и мастоидиты у взрослых.

V. Paries labyrinthicus – лабиринтная стенка – является внутренней стенкой барабанной полости; она отделяет полость среднего уха от лабиринта. На этой стенке имеется ряд анатомических образований, расположенных, если идти сверху вниз, в следующем порядке: выше всего, в горизонтальном направлении проходит возвышение наружного полукружного канала canalis semicircularis lateralis. При поведении радикальной операции мастоидита с удалением барабанных косточек, наковальни и молоточка этот канал может быть поврежден, так как близко прилежит к области операционного поля. Ниже располагается возвышение лицевого нерва, prominentia canalis facialis, расположенное также в горизонтальном направлении. В нем заключен фаллопиев канал или канал лицевого нерва. Выступающая в полость среднего уха поверхность канала тонка и испещрена большим количеством мелких отверстий. В этих участках слизистая оболочка барабанной полости прилежит непосредственно к эпиневральной оболочке лицевого нерва. Этим объясняются нередко возникающие парезы и параличи лицевого нерва при гнойных воспалениях полости среднего уха, так как инфекция со слизистой оболочки беспрепятственно проникает в канал лицевого нерва. Ниже расположено овальное окно, fenestra ovalis, прикрытое основанием стремечка, basis stapedis. Ещё ниже находится promontorium – мыс, в виде возвышения, вдающийся в полость среднего уха. На нём разветвляется n. tympanicus, образующий так называемое Якобсоново сплетение. Ниже всего залегает круглое окно, fenestra rotunda, прикрытое вторичной барабанной перепонкой, membrana tympanica secundaria; оно ведёт к улитке.

VI. Paries membranaceus – перепончатая стенка – является наружной стенкой барабанной полости; она образована в нижнем отделе барабанной перепонкой, а вверху костным веществом, так как размеры барабанной перепонки (около 1 см в диаметре) несколько меньше наружной стенки полости среднего уха.

Барабанная перепонка, membrana tympani, заключена в барабанной бороздке, sulcus tympanicus, и делится на две части: напряженную, pars tensa, и ненапряженную, pars flaccida. Первая фиксирована в упомянутой барабанной бороздке, вторая – в особой вырезке – incisura tympanica (Rivini), расположенной в передневерхнем отделе барабанного кольца, annulus tympanicus.

Барабанная перепонка вогнута, вершина ее получила название пупка барабанной перепонки, umbo membranae tympani.

Барабанная перепонка состоит из трех слоев: наружного – кожицы, stratum cutaneum, внутреннего – слизистой оболочки, stratum mucosum, и среднего – lamina propria, образованного фиброзной соединительной тканью.

При отоскопии от пупка барабанной перепонки по направлению вверх и кпереди заметна полоска, stria malleolaris, зависящая от просвечивающей рукоятки молоточка, manubrium mallei. Отсюда же заметен световой рефлекс в виде светлого конуса, основанием открытого кпереди и книзу, а вершиной направленного к пупку.

В практических целях барабанная перепонка подразделяется на четыре квадранта. Одна линия проводится через рукоятку молоточка, вторая – перпендикулярно к ней через пупок. Проколы (парацентезы) барабанной перепонки лучше всего производить в передненижнем квадранте: в переднем отделе барабанной перепонки – чтобы не проколоть тонкую стенку paries jugularis и не поранить bulbus venae jugularis; в нижнем отделе барабанной перепонки – для лучшего стока гноя.

Барабанная перепонка снабжается кровью за счет двух источников: наружная ее поверхность – за счет a. auricularis profunda (a. maxillaris interna); внутренняя поверхность – от a. tympanica (также из a. maxillaris interna).

Нервы барабанной перепонки: наружную ее поверхность иннервирует ramus auricularis n. vagi и n. auriculotemporalis; внутреннюю поверхность иннервируют ветви n. tympanicus.

Полость среднего уха подразделяется на три этажа: верхний, средний и нижний.

Epitympanicum – верхний этаж барабанной полости, иначе аттик, представляет собой небольшую полость, заключенную кнутри от pars flaccida membranae tympani.

Границы: вверху tegmen tympani; внизу – условная граница на уровне fenestra ovalis; спереди – processus cochleariformis: сзади – aditus ad antrum; снаружи аттик ограничен pars flaccida membranae tympani; изнутри – prominentia canalis semicircularis lateralis и prominentia canalis facialis.

В аттике располагается большая часть тела молоточка и наковальня.

Mesotympanicum – средний этаж барабанной полости – является самым узким местом барабанной полости и заключен между мысом и напряженной частью барабанной перепонки. Hypotympanicum – нижний этаж барабанной полости – представляет собой углубление, отделенное тонкой костной пластинкой от fossa jugularis, где располагается bulbus venae jugularis.

Мы уже упоминали, что в этом углублении при воспалениях среднего уха скапливается гной, который может прорваться в bulbus venae jugularis.

Кровоснабжение барабанной полости осуществляется из a. tympanica. Являясь ветвью первого отрезка a. maxillaris interna, этот сосуд проникает через fissura petrotympanica (Glaseri) в барабанную полость, где разветвляется в толще слизистой оболочки.

Вторым сосудом является a. stylomastoidea (из a. auricularis posterior), которая вступает в foramen stylomastoideum, снабжает кровью лицевой нерв и конечными веточками, проходящими сквозь многочисленные отверстия prominentia canalis facialis, анастомозирует с ветвями a. tympanica. Третьим источником кровоснабжения является a. meningea media, посылающая тоненькие веточки через отверстия paries tegmentalis в барабанную полость. Венозный отток из барабанной полости осуществляется по одноименным венам.

Иннервация барабанной полости происходит за счет n. tympanicus из IX пары черепномозговых нервов. Вступив в барабанную полость через apertura inferior canaliculi tympanici (от ganglion petrosum), нерв ложится на promontorium и образует барабанное сплетение (Якобсона), plexus tympanicus (Jacobsoni), широко разветвляющееся по всей барабанной полости.

Лимфооттоки от барабанной полости следуют по ходу слизистой оболочки евстахиевой трубы в заглоточные лимфатические узлы, 1-di retropharyngeae.

Внутреннее ухо

Внутреннее ухо, auris interna, состоит из костного лабиринта, labyrinthus osseus, и включенного в него перепончатого лабиринта, labyrinthus membranaceus.

Внутреннее ухо подразделяется на три части: преддверие, vestibulum, три полукружных канала, canales semicirculares, и улитку, cochlea.

1. Преддверие имеет вид небольшой полости, подразделенной на два кармана: сферический карман, recessus ellipticus, и эллиптический карман, recessus sphericus. В первом залегает так называемый сферический мешочек, sacculus, во втором эллиптический мешочек, utriculus.

Utriculus связан с полукружными каналами пятью отверстиями.

На наружной стенке преддверия имеется овальное окно, fenestra vestibuli, прикрытое со стороны среднего уха основанием стремечка.

2. Полукружные каналы числом три расположены в трех взаимно перпендикулярных плоскостях.

а) Canalis semicircularis lateralis – наружный полукружный канал – располагается в горизонтальной плоскости. В области cavum tympani он образует возвышение – prominentia canalis semicircularis lateralis. Этот канал наиболее важен в практическом отношении: следует знать его топографию и помнить, что он может быть случайно поврежден при радикальной операции мастоидита.

б) Canalis semicircularis superior – верхний полукружный канал – залегает во фронтальной плоскости.

в) Canalis semicircularis posterior – задний полукружный канал – расположен в сагиттальной плоскости.

3. Улитка, cochlea, представляет собой спиральный канал в 2¹/₂ оборота. Она имеет основание, basis cochleae, направленное к среднему уху, и верхушку, cupula cochleae, являющуюся продолжением стержня, modiolus. Основание улитки – ее первый завиток – вдается в барабанную полость, образуя мыс, promontorium.

Внутри улитки заключен спиральный канал, canalis spiralis. Ось улитки образована ее стержнем, modiolus, от которого отходит винтообразно спиральная пластинка, lamina spiralis. Она подразделяет канал улитки на два спиральных коридора – верхний и нижний.

Верхний коридор – лестница преддверия, scala vestibuli, нижний – лестница барабана, scala tympani. Оба коридора изолированы друг от друга и только у верхушки улитки сообщаются между собой особым отверстием, helicotrema.

Перепончатый лабиринт, labyrinthus membranaceus, отчасти повторяет форму костного лабиринта.

Между костным и перепончатым лабиринтами заключена жидкость – перилимфа. Внутри перепончатого лабиринта также находится жидкость – эндолимфа.

Звуковоспринимающим аппаратом является спиральный орган, organon spirale (Cortii), – эпителиальное образование, залегающее в основной пластинке, lamina basilaris, улитки.

Импульсы, исходящие из спирального органа, следуют от вершины улитки по слуховому нерву, залегающему в meatus acusticus internus к слуховому бугорку, tuberculum acusticum, дна ромбовидной ямки.
