Электромагнитная индукция.
Если в магнитное поле поместить проводник и перемещать его так, чтобы он пересекал силовые линии внешнего магнитного поля, то в проводнике возникнет электродвижущая сила, называемая ЭДС индукции. ЭДС индукции возникнет в проводнике даже в том случае, если сам проводник останется неподвижным, а перемещаться будет магнитное поле, пересекая проводник своими силовыми линиями. Если проводник, в котором наводится ЭДС индукции, замкнуть на какую-либо внешнюю цепь, то под действием этой ЭДС по цепи потечёт электрический ток, называемый индукционным током. Явление возникновения ЭДС в проводнике при пересечении его силовыми линиями магнитного поля называется электромагнитной индукцией. Иными словами: электромагнитная индукция - это процесс превращения механической энергии в электрическую.
П
ри
работе двигателя обмотки якоря
пересекаются с магнитными силовыми
линиями, исходящими от обмоток возбуждения
(главных полюсов). При этом в обмотках
якоря наводится ЭДС, направленная против
приложенного напряжения, поэтому её
часто называют противо-ЭДС.

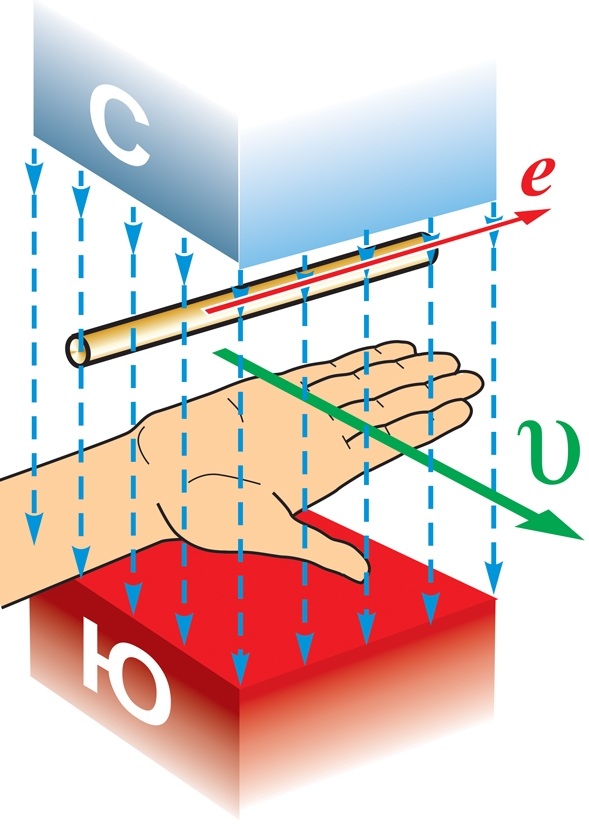

Её направление определяется по Правилу
правой руки.
Применительно
к двигателю
оно выгдядит так:
Если ладонь правой руки расположить так, чтобы в неё входили силовые линии магнитного поля от обмоток возбуждения, а отогнутый большой палец направить по направлению вращения якоря, то 4 вытянутых пальца укажут направление противо-ЭДС ( ЭДС для генератора).
ЭДС индукции измеряется в вольтах и прямо пропорциональна величине магнитного потока, скорости движения проводника (скорости вращения якоря) и длине участка, пересекающего магнитные силовые линии. Для нормальной работы электродвигателя необходимо подавать на его коллектор напряжение большее, чем противо-ЭДС.
Запомните:
Чем больше скорость вращения якоря двигателя, тем больше величина противо-ЭДС !
Чем больше величина противо-ЭДС, - тем меньше сила тока в цепи и сила тяги двигателя !
5
Назначение дополнительных полюсов. Реакция якоря.

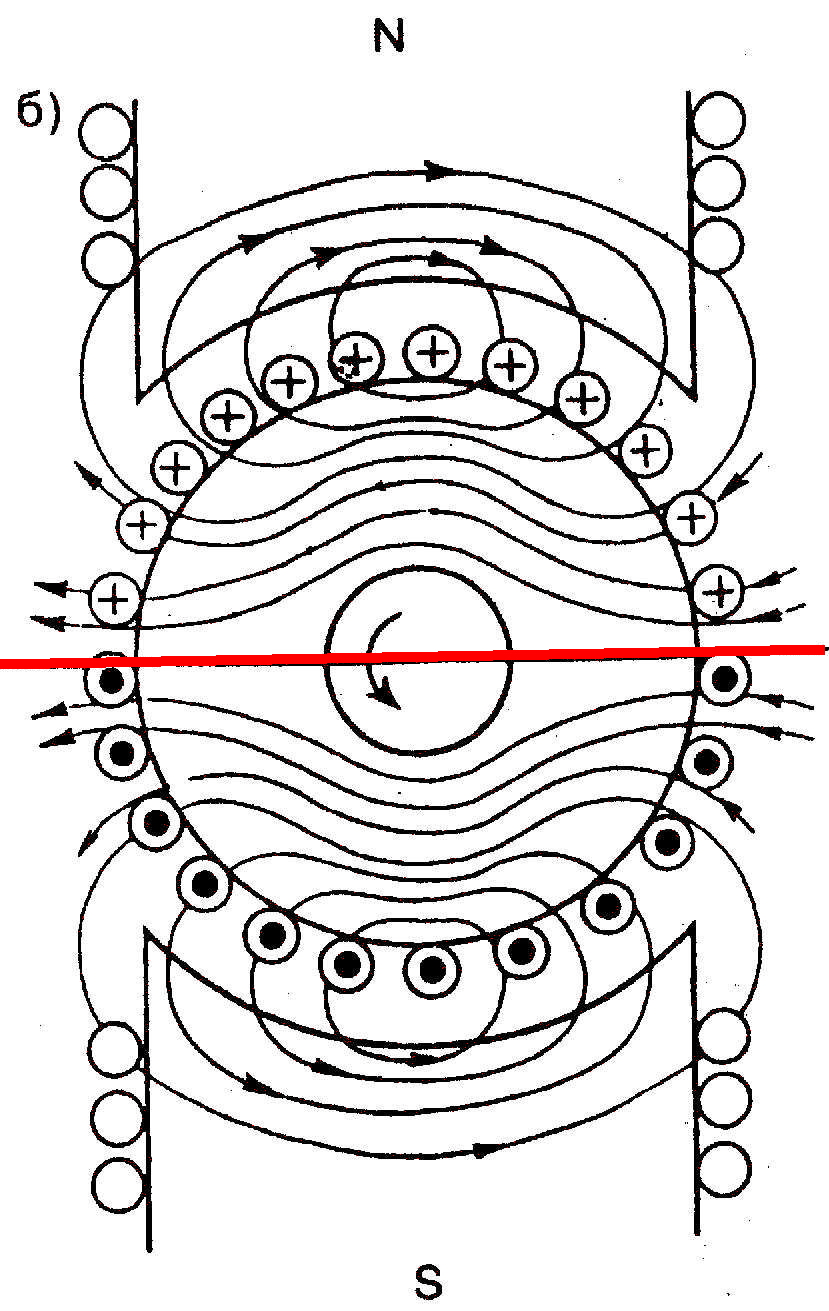

1. Якорь, находящийся под напряжением, создаёт своё магнитное поле |

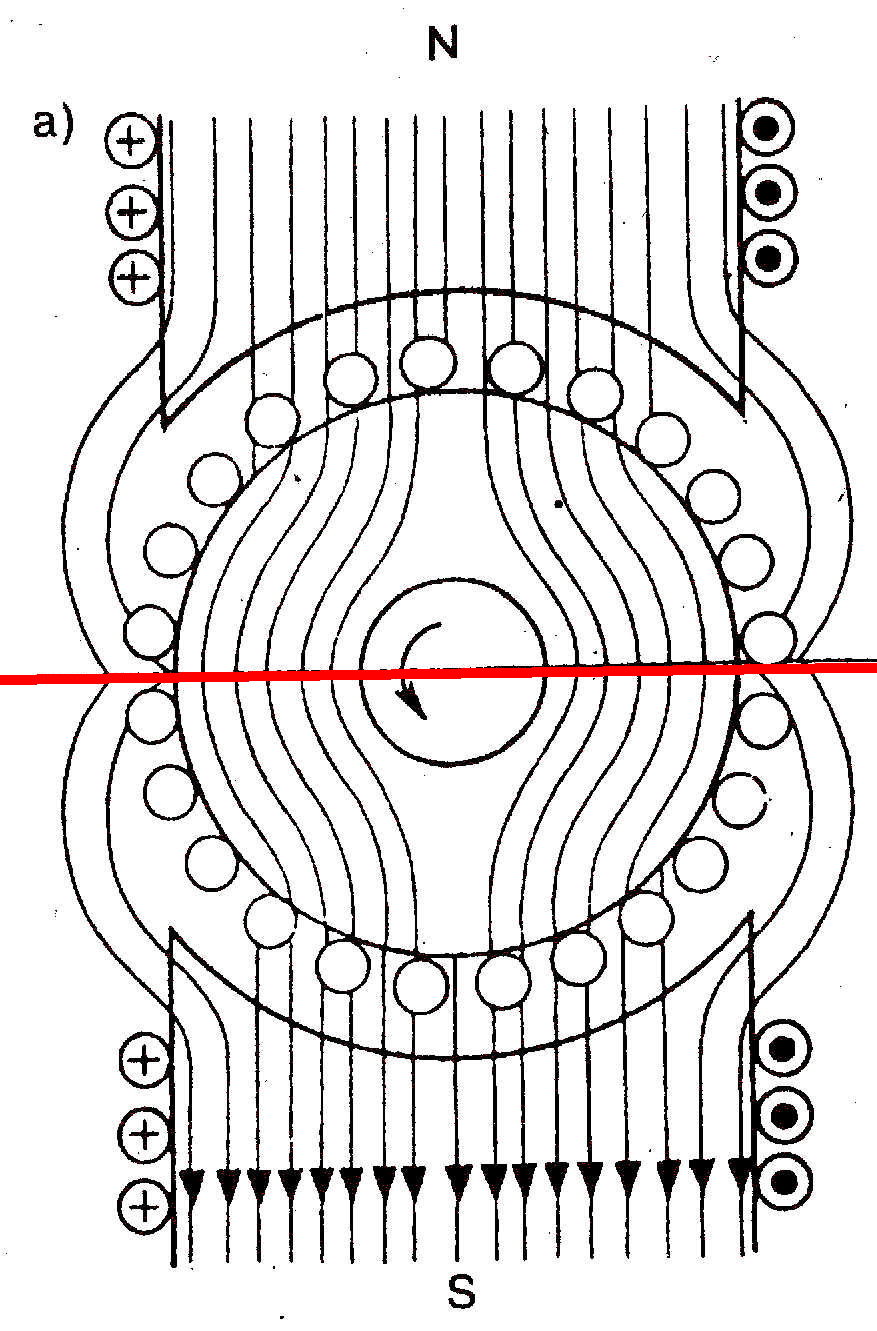

2. Главные полюса также создают своё магнитное поле, равномерно распределённое по якорю. |

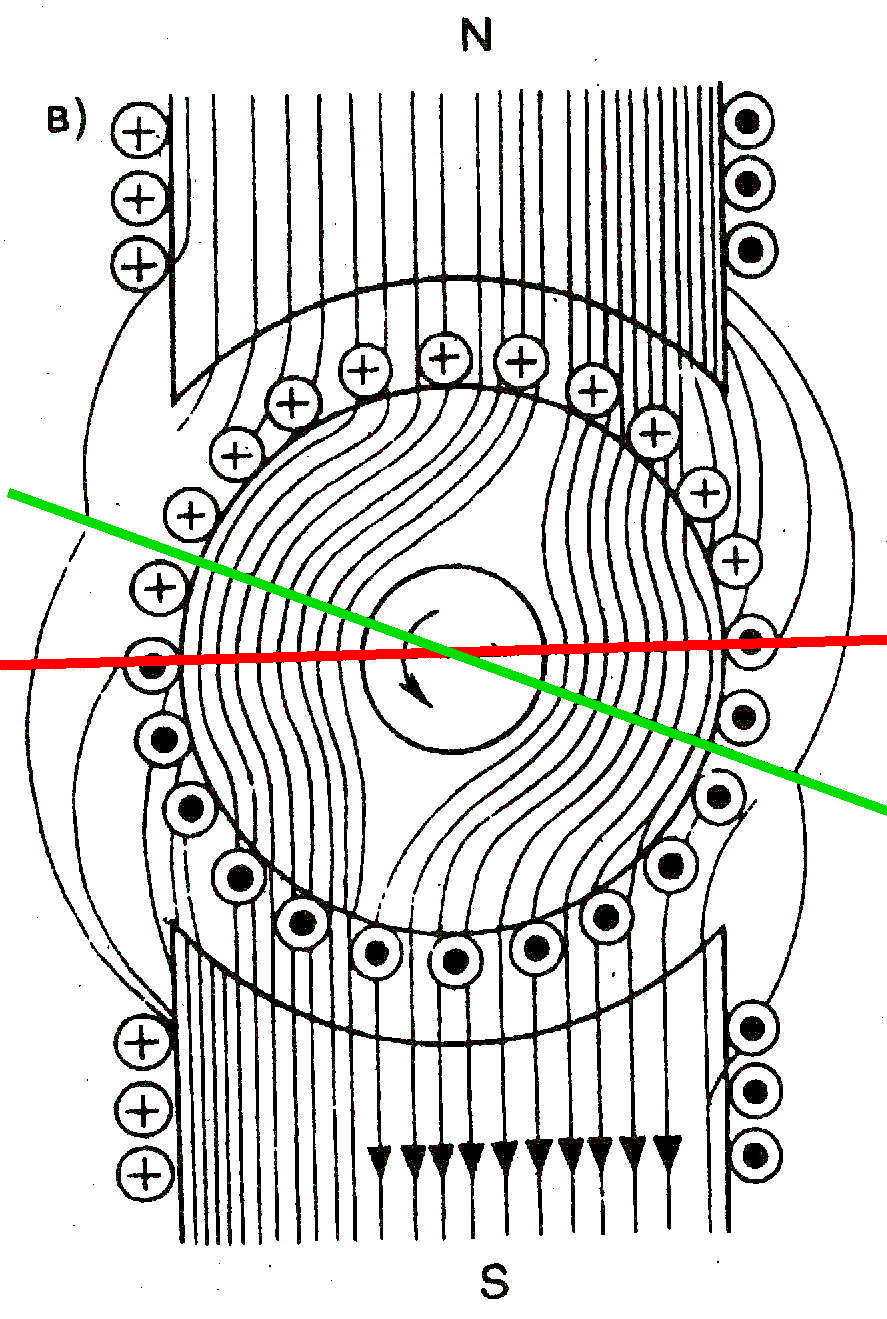

3. В результате взаимодействия двух полей магнитное поле главных полюсов искажается, т.е., физическая нейтраль двигателя немного наклоняется против направления вращения якоря. |
Таким образом, магнитное поле со стороны набегающего края полюса (в моторном режиме) становится более насыщенным. Это значит, что и противо-ЭДС, наведённая в соответствующей секции якоря будет больше, чем в секции над сбегающим краем. Образовавшаяся разность потенциалов между ламелями (коллекторными пластинами) приведёт к повышенному искрению на коллекторе, что может привести к образованию кругового огня, однако, дополнительные полюса «выравнивают» искривлённый магнитный поток, предотвращая это явление. Дополнительные полюса предназначены для компенсации реакции якоря, путём выравнивания манитного потока главных полюсов.
