Остановка сдрк короткозамкнутым контуром на позиции.

Для остановки СДРК используется принцип обратимости электрических машин, т.е., возможность работы двигателей в генераторном режиме.

После снятия питания с СР1 якорь СДРК отсоединяется от +Б и, благодаря цепочке СР1—РКП, закорачивается (соединяются + и – его щёток).

После снятия питания с РВ1, обмотка возбуждения СДРК остаётся под питанием ещё 0,6 – 0,7 с., поэтому в ней по-прежнему сохраняется магнитный поток.

Так как после снятия питания якорь СДРК продолжает вращаться по инерции, то из-за пересечения обмотками якоря магнитных силовых линий обмоток возбуждения в якоре наводится ЭДС, направление которой противоположно направлению тока в моторном режиме (правило Правой руки). Следовательно, меняется направление выталкивающей силы, действующей на якорь. Так как направление вращения якоря СДРК осталось прежним, а направление выталкивающей силы изменилось на противоположное, то для якоря СДРК возникает тормозной момент, стремящийся его остановить. Величина тормозного момента будет прямо пропорциональна силе тока в якоре СДРК. Учитывая, что на позиции блокировками СР1 и РКП якорь замкнут накоротко, становится очевидным, что сила тока в его обмотках будет очень большой, что вызовет очень большой тормозной момент для СДРК, поэтому он остановится практически мгновенно и строго на фиксированной позиции.

Аналогичным образом СДРК останавливается при помощи реле РУТ и РРТ, работа которых будет рассмотрена далее.

17

Построение силовой схемы на Ход-2 Последовательное соединение групп двигателей.

• При переводе главной рукоятки КВ в положение Ход-2 начинает вращаться РК.

• После ухода РК с 1 позиции отключаются КШ1 и КШ2, магнитное поле обмоток возбуждения двигателей возрастает с 28 до 100%, а сила тяги увеличивается до 1600 кгс. на вагон.

• С 3 по 14 позиции РК происходит ступенчатый вывод пуско-тормозных резисторов, на 15 позиции все пуско-тормозные резисторы выведены.

• РК доходит до 17 позиции и останавливается.

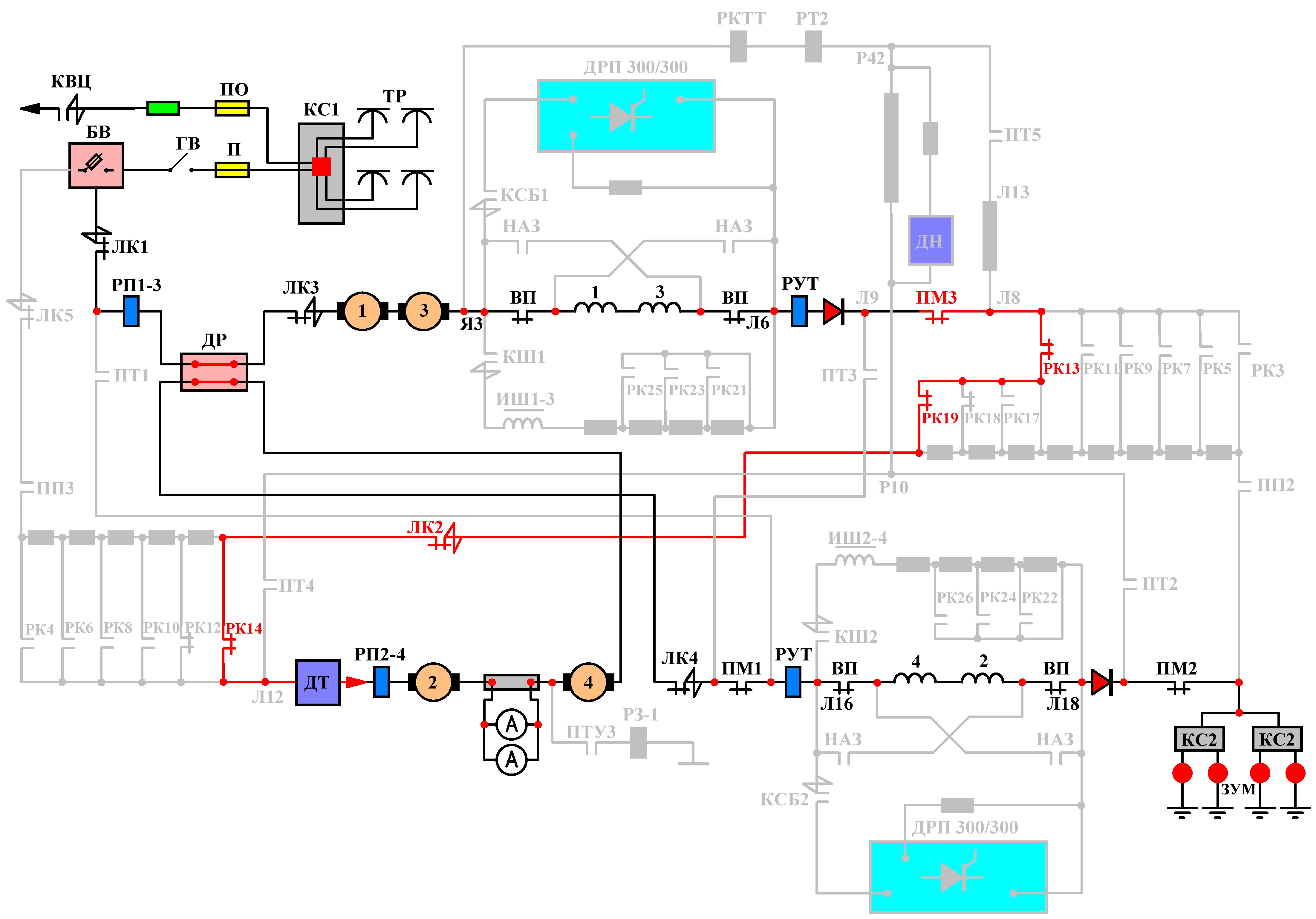

Токопрохождение на 15 позиции рк:

ТР—КС1—П—ГВ—БВ—ЛК1—РП1-3—ДР—ЛК3—Я1—Я3—ВП—ОВ1—ОВ3—ВП—РУТ—Диод—ПМ3—РК13—РК19-----ЛК2—РК14—ДТ—РП2-4—Я2—ША—Я4—ДР—ЛК4—ПМ1—РУТ—ВП—ОВ4—ОВ2—ВП—Диод—ПМ2—КС2—ЗУМ—Земля.

• Здесь и далее в силовой цепи указаны красным только те места, где происходят изменения. При ответе необходимо показывать только эти части, но по требованию, – полностью всю цепь.

• Режимы Ход-1 и Тормоз-1 в силовой цепи необходимо показывать полностью!

18

Параллельное соединение групп двигателей.

Затем аппарат ПСП переходит в положение ПП и 17 позиция ПС становится 20 позицию ПП, при этом в каждую группу двигателей вводятся сопротивления по 0,909 Ом для исключения рывка.

Цепь на 20 позиции рк:

ТР—КС1—П—ГВ—БВ-- далее 2 параллельные цепи.

1 Группа:

--ЛК1—РП1-3—ДР—ЛК3—Я1—Я3—ВП—ОВ1—ОВ3—ВП—РУТ—Диод—ПМ3—РК13—Рез.—ПП2—КС2—ЗУМ—Земля.
