10.3.3. Цифровые тест-объекты для контроля формного процесса

и качества печатных форм

Как и в аналоговых технологиях, цифровые технологии запис* информации на формные пластины требуют проведения контрол: качества:

• тестирование и калибровка устройства записи;

• контроль самого процесса записи;

• оценка показателей готовой печатной формы.

Важным является каждый этап контроля, а основополагающими считаются первые два этапа, поскольку настройка ЭУ и установка необходимой мощности лазерного источника неминуемо сказывает­ся на всем последующем технологическом процессе, в конечном итоге, на качестве форм. Средством для контроля качества форм яв­ляются контрольные тест-объекты. Они представлены в цифро­вом виде и содержат ряд фрагментов различного целевого назначе­ния для визуального и инструментального контроля:

• информационный фрагмент с постоянной информацией о самом тест-объекте и переменной информацией с текущими данными о конкретных режимах записи;

• фрагменты, содержащие объекты пиксельной графики для визу­ального контроля воспроизведения элементов изображения;

• фрагменты, позволяющие оценить технологические возможно­сти устройства записи и растрового процессора, а также репродук- ционно-графические показатели печатных форм.

Одним из первых тест-объектов, которые начали использоваться в цифровых технологиях, стал объект UGRA/FOGRA POST SCRIPT, который появился в 1990 г. В настоящее время находят применение несколько тест-объектов и среди них наиболее популярен UGRA I FOGRA DIGITAL PLATE CONTROL WEDGE. Известны также аналогичные контрольные тест-объекты фирм-производителей ЭУ, рекомендованные ими для использования при записи и адаптиро­ванные под определенный тип формных пластин.

Тест-объект UGRA/FOGRA DIGITAL PLATE CONTROL WEDGE (UGRA/FOGRA DIGITAL), поставляемый в электронном виде в нескольких версиях, служит для настройки устройств на оп­тимальные режимы записи и последующего контроля этих режимов, а также оценки градационной и графической точности воспроизве­дения элементов изображения. Он состоит из четырех файлов, каж­дый из которых предназначен для контроля процесса изготовления

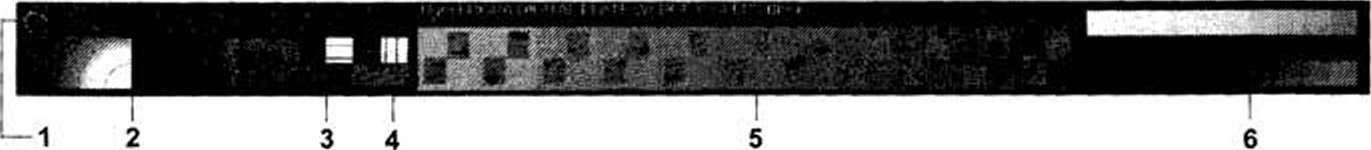

Рис. 10.12. Строение тест-объекта UGRA/FOGRA DIGITAL PLATE CONTROL WEDGE: 1 — информационный фрагмент; фрагменты для контроля: 2 — разрешения записи; 3 — воспроизведения штриховых элементов; 4— воспроизведения элементов изображения; 5 — визуального контроля экспозиции; б — воспроизведения градации тонов

В тест-объекте шесть фрагментов:

• фрагмент 7, расположенный в верхней части шкалы, содержит постоянную информацию: имя пользователя (или обладателя лицен­зии на программное обеспечение), номер лицензии, название шкалы и ее версию. Также переменную информацию: линиатуру растриро­вания (в см"¹), максимальный объем оперативной памяти и памяти на диске устройства записи. Здесь же обозначается угол поворота растровой структуры, объем свободной памяти и памяти на диске устройства, а также разрешение записи в dpi и соответствующий ему минимальный размер И элемента изображения;

• фрагмент 2, состоящий из штриховых элементов в виде лучей, которые расходятся от центра под разными углами. Служит для оценки разрешения, достигнутого в реальных условиях записи, а также контроля режимов записи и обработки;

• фрагмент 3 — фрагмент геометрической диагностики — для оценки воспроизведения штриховых элементов (штрихов и просве­тов) различных размеров, горизонтально и вертикально расположен­ных;

• печатных форм для желтой, голубой, пурпурной и черной красок. На рис. 10.12 показано его строение.

  фрагмент 4 служит для контроля воспроизведения элементов изображения (и на его основе правильности выбора экспозиции). Он состоит из элементов квадратной формы, расположенных в шахмат­

ном порядке, трех различных размеров: 1, 2 и 4 пикселя. Они обо­значены, как 1 х1,2х2и4х4;

• фрагмент 5 нужен для визуального контроля экспозиции. Он состоит из 11 растровых полей, выполненных в форме прямоуголь­ников с «шахматным» заполнением и поклеточной разбивкой в 4 х 4 пикселя. На каждом растровом фоне размещены поля с различной 5°^тн, которая изменяется ступенчато в диапазоне от 35 до 85% с ша­гом 5%;

• фрагмент 6 — растровая шкала для контроля воспроизведения градации тонов, в том числе, высоких светов, полутонов и глубоких теней (значения 5^0ТН указаны сверху полей шкалы).

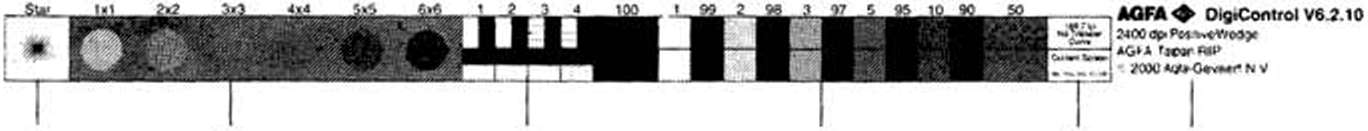

Рис. 10.13. Строение тест-объекта D1GI CONTROL WEDGE: фрагменты для контроля: 1 — фокусировки; 2 — экспозиции (визуального);

3 —воспроизведения штриховых элементов; 4 —интервала градаций;

5 — растрирования; б — информационный фрагмент

Тест-объект DIGI CONTROL WEDGE (рис. 10.13), разрабо­танный фирмой Agfa, выполняет практически те же функции, что и рассмотренный выше. Он может быть представлен как в нега­тивном, так и в позитивном исполнении и также скомплектован из ряда фрагментов, которые во многом аналогичны фрагментам UGRA/FOGRA DIGITAL, хотя технически решены по-другому. Тест-объект содержит:

• фрагмент 1 — для визуального контроля фокусировки лазерно­го луча. Он состоит из 180 радиальных линий шириной в 1 пиксель, исходящих в виде лучей из центра. По изображению, которое созда­ют эти линии в центральной части фрагмента, определяют форму ла­зерного пятна и оценивают распределение энергии в нем;

• фрагмент 2 предназначен для визуального контроля экспозиции. Он содержит шесть полей в форме кругов с «шахматным» заполнени­ем, состоящих из элементов различных размеров от 1 х 1 до 6 х 6 пик­селей. Фон вокруг растровых полей состоит из элементов, размером 8x8 пикселей (на всех полях и растровом фоне площадь заполнения элементами равна 50%);

• фрагмент 3 служит для контроля воспроизведения штриховых элементов. Он содержит штриховые элементы (штрихи и просветы), расположенные в горизонтальном и вертикальном направлениях. Имеется четыре группы штриховых элементов размерами от 1 до 4 пикселей;

• фрагмент 4 с растровыми полями, объединенными попар­но, с 5^0ГИ из области светов и теней, например, рядом с полем с 5^0ТН = 1% находится поле с 5^0ТН = 99%, рядом с полем с 5^0ТН = 2% поле 5^0ТН = 98% и т.д. Каждая пара растровых полей состоит из двух частей: в верхнем ряду расположены растровые поля, не­зависимые от установленных значений параметров растрирова­ния, в нижнем — растровые поля с определенной 5^0ТН, значения которых зависят от параметров растрирования (они отобража­ются на информационном фрагменте 5). Дополнительно на фрагменте 4 имеется поле с 5°™ = 50%, которое позволяет оце­нивать воспроизведение растрового изображения в области по­лутонов. Изменение относительной площади растровых точек (в том числе, с 5^0ТН равной 50%), позволяет контролировать процесс калибровки;

• фрагмент 5 содержит информацию о растрировании;

• фрагмент 6 выполняет информационные функции, он содер­жит информацию постоянного содержания (название, версию, раз­работчика тест-объекта и т.д.) и переменные сведения о разреше­нии записи (в dpi), а также о типе тех пластин, для которых он предназначен.
