1. Организация ресурсов памяти в компьютерной графике.
Наступила пора поговорить о технической организации средств компьютерной графики. Основными параметрами в этой области являются:
память;
скорость.
Часть информации в связи с прогрессом в области науки и техники может устаревать, но основные принципы устройств ввода-вывода изображения пока не изменились.
Память.
Монитор - аналоговое устройство, а память - цифровое, значит нужно использовать ЦАП - цифрово - аналоговый преобразователь. Вывод изображения производится на растровый дисплей. Наименьшая адресуемая часть экрана - пиксел (минимум - 1 бит). Дисплей разбивается на ячейки. Ячейка - минимальный ресурс памяти. Памяти соответсвует буфер данных. Ячейке соответствует бит памяти в буфере. Сумма ячеек - буфер кадров (битовая плоскость).
Например, 512 x 512 = 262144 бит чёрно-белого изображения.
Градация серого цвета.
N=3 (число видовых плоскостей или буферов кадра). 2N = 8 уровней чёрно-белого сигнала.

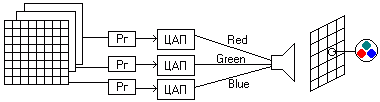

Цветная электронно-лучевая трубка.
Принимает RGB - сигнал (red, green, blue - красный, зеленый, голубой). 23 = 8 цветов. Электроны должны лететь в определённые места (от красной пушки на люминофор красной точки и т.д.).
|
R |
G |
B |
чёрный |
0 |
0 |
0 |
красный |
1 |
0 |
0 |
зелёный |
0 |
1 |
0 |
синий |
0 |
0 |
1 |
жёлтый |
1 |
1 |
0 |
голубой |
0 |
1 |
1 |
пурпурный |
1 |
0 |
1 |
белый |
1 |
1 |
1 |

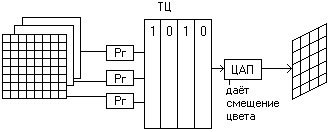

С целью экономии памяти используется подгружаемая таблица цветов (ТЦ) называемая палитрой.
24 = 16 цветов.

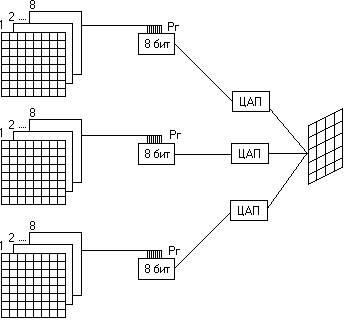

Современный дисплей. True Color.
Три пушки по 8 бит на каждую пушку. Буфер 8х3 = 24 битовых плоскости. Количество комбинаций (28)3 = 2563 = 16777216 цветов. Сегодня появилось также несколько других принципиально отличных технологий отображения, например технология Trinitron.
2. Организация временных ресурсов в компьютерной графике. Вывод изображения.
Минимальная скорость вывода или изменения изображения - 25 кадров в секунду при условии,что минимальная скорость регенерации или воспроизведения в 2 раза больше. При демонстрации кинофильма показывается 24 кадр/с, но так как каждый кадр показывается дважды, то эффективная скорость воспроизведения получается 48 кадр/с. Такое воспроизведение обеспечивает непрерывность вывода изображения и мерцания незаметно. В телевидении и ПК используется черезстрочная развёртка, а именно:
При попытке осуществить переход на построчную развёртку резко падает скорость вывода изображения.
Система черезстрочной развёртки.
Сканирование
начинается в верхнем левом углу экрана
с нечетного поля. Каждая строка в поле
сканируется или представляется слева
направо. В то время, как электронный луч
движется поперек экрана слева направо,
он также перемещается вертикально вниз,
но с намного меньшей скоростью. При
достижении правого края экрана луч
делают невидимым и быстро возвращают
к левому краю. Такой горизонтальный
возврат луча обычно занимает около 17%
времени, отведенного для одной сканируемой
строки. Затем этот процесс повторяется
со следующей нечетной строкой. Время
из конца в начало равно времени для
вывода 21 строки. Реально из 525 строк
видно 483. Нет 42 cтрок. В это время передаётся
служебная информация.
Время вывода
одной строки:
63.5
17%
= 10.8 мкс на перевод луча
На видимую
строчку остаётся 53 мкс
Так как
соотношение экрана 4:3 значит в строке
644 пикселя (Pcs) и вычисляется так:
Время
вывода одного пикселя = 53 / 644 = 82 нс
Время
выборки из оперативной памяти = 70 нс
(память SIMM)
Лучше 40 нс (память DIMM)
Если
1024х1024, то время вывода пиксела = 25 нс
(требуется очень быстрая память и ЦАП).
