- •Министерство образования рф
- •Лекция 1 Заполнение зон электронами. Проводники, диэлектрики и полупроводники
- •Собственные полупроводники
- •Примесные полупроводники
- •Лекция 2 Принципы работы полупроводниковых приборов и их применение Диоды
- •Прямое включение: Обратное включение:
- •Стабилитроны
- •Варикапы
- •Светодиоды
- •Фоторезисторы
- •Люкс-амперная характеристика фоторезистора Фотоэлементы с p-n-переходом
- •Фотодиоды
- •Упрощенная структура фотодиода и его условное графическое обозначение
- •Термоэлектрогенераторы и термоэлектрохолодильники
- •Эффект Холла
- •Тензорезисторы
- •Лекция 3 Механические свойства материалов
- •Диаграмма растяжения
- •Пластичность и хрупкость. Твердость
- •Кривые растяжения материалов: а-хрупкого, б-пластичного
- •Способы измерения твёрдости
- •Для каждого материала существует установленная госТом сила вдавливания f
- •Твёрдость материала по Бринелю рассчитывают исходя из площади отпечатка.
- •Влияние энергии химических связей на свойства материалов
- •Теоретическая и реальная прочности кристаллов на сдвиг
- •Лекция 4 Кристаллизация металлов
- •Самопроизвольная кристаллизация
- •Кривые охлаждения металла
- •Изменение скорости образования зародышей (с. З.) и скорости роста кристаллов (с. Р.) в зависимости от степени переохлаждения
- •Несамопроизвольная кристаллизация
- •Получение монокристаллов
- •Схемы установок для выращивания монокристаллов
- •Аморфное состояние металлов
- •Термодинамическое обоснование диаграммы состояния сплавов, компоненты которых полностью растворимы в жидком и твердом состояниях Полиморфизм
- •Лекция 5 Влияние нагрева на структуру и свойства металлов
- •Холодная и горячая деформации
- •Термическая обработка металлов и сплавов Определения и классификация
- •Нагрев для снятия остаточных напряжений
- •Рекристаллизационный отжиг
- •Диффузионный отжиг (гомогенизация)
- •Лекция 6 Термохимическая обработка Назначение и виды химико-термической обработки
- •Цементация
- •Цианирование и нитроцементация
- •Азотирование
- •Диффузионная металлизация
- •Алитирование (Al)
- •Хромирование (Cr)
- •Борирование (b)
- •Силицирование (Si)
- •Поверхностно-пластическая деформация
- •Литье под давлением
- •Центробежное литье
- •Литье под низким давлением
- •Литье выжиманием
- •Лекция 8 Конструкционные материалы Общие требования, предъявляемые к конструкционным материалам
- •Прочность конструкционных материалов и критерии ее оценки
- •Классификация конструкционных материалов
- •Стали, обеспечивающие жесткость, статическую и циклическую прочности
- •Классификация конструкционных сталей
- •Влияние углерода и постоянных примесей на свойства стали
- •Диаграмма состояния железоуглеродистых сплавов
- •Превращения в сплавах системы железо-цементит
- •Диаграмма состояния Fe-Fe3c
- •Характерные точки диаграммы состояния железо-цементит
- •Углеродистые стали
- •Легированные стали
- •Лекция 9 Цветные сплавы Медные сплавы
- •Свойства промышленных латуней, обрабатываемых давлением
- •Сплавы на основе алюминия
- •Механические свойства алюминия
- •Сплавы на основе магния
- •Титан и сплавы на его основе
- •Механические свойства иодидного и технического титана
- •Лекция 10 Органические полимеры
- •Дополнительные компоненты полимерных композиций
- •Неполярные и слабополярные термопласты
- •Полярные термопласты
- •Термореактивные полимеры
- •Слоистые пластмассы
- •Металлопласты
- •Лекция 11 Неорганические материалы
- •Кристаллическая решетка графита
- •Неорганическое стекло
- •Ситаллы
- •Керамика
- •Лекция 12 Композиционные материалы Композиционные материалы с металлической матрицей
- •Композиционные материалы с неметаллической матрицей
- •Бороволокниты
- •Органоволокниты
- •Список литературы
Цементация
Цементацией называется процесс насыщения поверхностного слоя стальных изделий углеродом. Цементация осуществляется с целью получения высокой твердости на поверхности изделия при сохранении вязкой сердцевины, она способствует повышению износостойкости и предела выносливости.
Цементации подвергают детали из низкоуглеродистых сталей (содержание углерода до 0,25%), работающие в условиях контактного износа и знакопеременных нагрузок (втулки, поршневые пальцы, кулачки, колонки и т. д.).
Для цементации детали поступают после механической обработки с припуском на шлифование 0,05— 0,10 мм. Участки, не подлежащие цементации, защищают тонким слоем меди (0,02—0,04 мм), наносимым электролитическим способом, или специальными обмазками, состоящими из смеси огнеупорной глины, песка и асбеста, замешанных на жидком стекле, и др.
Цементация осуществляется при температурах 900—950°С. Чем меньше углерода в стали, тем выше температура нагрева для цементация. При этих температурах атомарный углерод адсорбируется на поверхности стали и диффундирует в глубь металла. В результате цементации содержание углерода в поверхностном слое составляет 0,8—1,0%. Более высокая концентрация углерода способствует охрупчиванию цементованного слоя.
Цементованный слой имеет переменную концентрацию углерода по толщине, которая уменьшается от поверхности к сердцевине. В связи с этим после медленного охлаждения в структуре цементованного слоя можно различить три зоны: заэвтектоидную, состоящую из перлита и цементита вторичного; эвтектоидную, состоящую из перлита; доэвтектоидную, состоящую из перлита и феррита.
За толщину цементованного слоя обычно принимают сумму заэвтектоидной, эвтектоидной и половины доэвтектоидной зон. Обычно толщина слоя для большинства стаей составляет 0,8—1,4 мм.
Различают два вида цементации: твердую и газовую. Среда, в которой проводят цементацию, называется карбюризатором.
Цементация в твердой среде
Карбюризатором является активированный древесный уголь (дубовый или березовый), а также каменноугольный полукокс и торфяной кокс. Для ускорения процесса к древесному углю добавляют активизаторы — углекислый барий, кальцинированную соду, поташ.
Подготовленные для цементации изделия укладывают в металлический ящик. Предварительно в ящик насыпают слой карбюризатора 20—30 см. Детали укладывают слоями на расстоянии 10—15 мм друг от друга. Каждый слой деталей засыпают карбюризатором и на него укладывают следующий слой деталей и т. д. Последний слой засыпают карбюризатором и ящик накрывают крышкой, края которой обмазывают огнеупорной глиной или смесью глины с песком. Иногда вместо крышки кладут лист асбеста и сверху обмазывают глиной. После этого ящик помещают в печь с температурой 900—950°С.

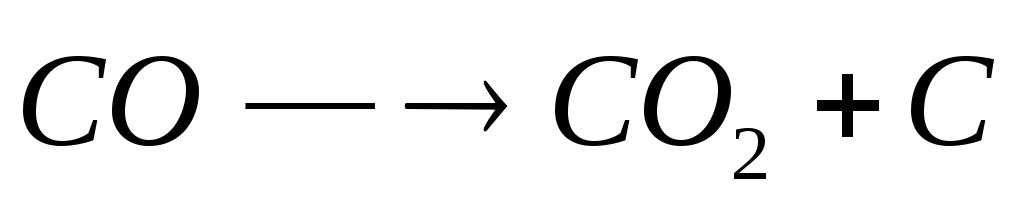

В ящике между кусочками угля имеется воздух, кислород которого взаимодействует с углеродом карбюризатора, образуя окись углерода СО. Соприкасаясь с поверхностью деталей, окись углерода диссоциирует.
Выделившийся атомарный углерод диффундирует в глубь металла. Добавление углекислых солей активизирует процесс цементации.
Продолжительность выдержки в печи при температуре цементации зависит от требуемой толщины цементованного слоя. На практике выдержка принимается из расчета роста слоя со скоростью 0,1 мм в час. Например, слой толщиной 1 мм получают за 9,5-10,4 ч.
Для контроля над протеканием процесса и толщины цементованного слоя в ящик вместе с деталями закладывают «свидетели» - образцы диаметром 10—15 мм, изготовленные из той же марки стали, что и деталь. Во время цементации «свидетели» периодически вынимают, ломают и по излому определяют толщину цементованного слоя.
Повышение температуры цементации до 950—1000° С позволяет значительно ускорить процесс, но такой режим применим для наследственно мелкозернистых сталей.
Ящики после цементации охлаждают на воздухе и потом разбирают. Участки изделия, не подлежащие цементации, защищают, нанося гальваническое покрытие медью. После цементации детали подвергают нормализации для измельчения зерна, повторной закалке и низкотемпературному отпуску.
Структура сердцевины зависит от состава стали и режима закалки. У углеродистых сталей она состоит из феррита и сорбита или троостита, а у легированных — из малоуглеродистого мартенсита.
Газовая цементация
В настоящее время газовая цементация является основным процессом цементации на заводах массового производства. При газовой цементации сокращается длительность процесса, так как отпадает необходимость прогрева ящиков, можно обеспечить более полную механизацию и автоматизацию процесса, упрощается последующая термическая обработка и, самое главное, можно получить заданную концентрацию углерода в слое.
Цементацию выполняют в шахтных, муфельных или безмуфельных печах непрерывного действия. При цементации в шахтных печах для получения науглероживающей атмосферы применяют метан, керосин, синтин, бензол и т. д. В печах непрерывного действия чаще используют метан. Для получения заданной концентрации углерода (обычно 0,8%) применяют атмосферы с регулируемым потенциалом углерода.
Под углеродным потенциалом атмосферы понимают определенную концентрацию углерода на поверхности цементованного слоя. Для ускорения процесса углеродный потенциал атмосферы в печи меняют по зонам. Вначале его поддерживают высоким, обеспечивающим получение в поверхностном слое концентрации углерода 1,3— 1,4%, а затем его снижают для получения в этом слое оптимального содержания углерода (0,8%).
С этой целью в первую зону, занимающую примерно 2/3 длины печи, подают газ, состоящий из смеси природного (10—15%) и эндотермического (90—85%) газов. Во вторую зону подают только эндотермический газ, находящийся в равновесии с заданной концентрацией углерода (0,8%) на поверхности. При этом за счет диффузии углерода в глубь металла и взаимодействия поверхности детали с эндотермической атмосферой концентрация углерода на поверхности уменьшается и происходит более равномерное его распределение по толщине цементованного слоя.
После газовой цементации применяют закалку (для наследственно мелкозернистых сталей) непосредственно из цементационной печи, предварительно сделав подстуживание до температуры 850—830°С. Заключительной операцией является низкотемпературный отпуск при температуре 160—180° С.
