31. Проектирование системы хранения полуфабрикатов и изделий.

Это межоперационные склады, склады готовых изделий и деталей. Межоперационные склады для хранения заделов на различных операциях могут быть в общей структуре централизированного склада, могут являться частью автоматической транспортно-накопительной системы, а могут быть автономными.

Стеллажи- накопители 7 расположены вдоль линии станков 5 механического цеха и обслуживаются стеллажными кранами-операторами 6. Заготовки из склада заготовок поступают на линии обработки с помощью электроштабелера 8. Затем обработанные детали поступают в таре на участок контроля 4. Электрогрузовоз 11 подает их после контроля на участок выдачи 3 или на склад готовых деталей 2. Склад оборудован двумя кранами 9, 10. В сборочный цех 1 скомплектованные детали передаются подвесной транспортной системой 12 с адресователем

Склады готовых узлов в сборочных цехах обычно совмещают со складом готовых деталей. Склад комплектующих размещается со складом готовых деталей. Все расчеты по этим складам ведут по нормам.

m – масса обрабатываемых деталей в цехе,тонн

t – запас хранения в сутках

i – число доставок полуфабрикатов на склад(число операционных тех. Проц. =1)

32. Проектирование системы хранения техоснастки и вспомогательных материалов.

В составе механосборочных цехов обязательно предусматривают кладовые хранения спецприспособлений, участки сборки и хранения УСП (универсально сборочное приспособление). Площади кладовых для приспособлений определяют по норме:

1-0,35 м^2 на 1 производственный станок механического цеха или рабочее место в сборочном цехе.

Самостоятельные кладовые приспособлений создают в цехах среднесерийного производства с числом станков более 50, а в массовом - при 200. Один кладовщик обслуживает 35 – 40 станков в единичном производстве; 50 – 60 в серийном, 90 – 105 в массовом.

Один слесарь за год собирает 1000 компоновок УСП. Участок сборки УСП рассчитывается: 20м^2 на одного слесаря, участок оборудован стеллажами и рабочими столами для сборки, и размещается рядом со складом приспособлений.

Склад вспомогательных материалов рассчитывается: 0-1м^2 на единицу производственного оборудования.

33. Накопительные системы на участках автоматических линий и гпс.

Для того чтобы не терять производительность, авто-линии разбивают на участки и устанавливают между ними накопители. Есть 2 структурные схемы:

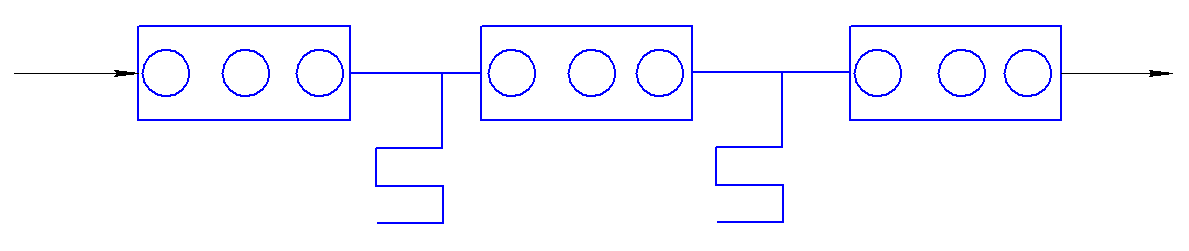

1-Транзитная

Через такой накопитель проходят все детали и они функционируют при работающей линии. Но если не исправлен накопитель, то 2 смежных участка авто-линии останавливаются.

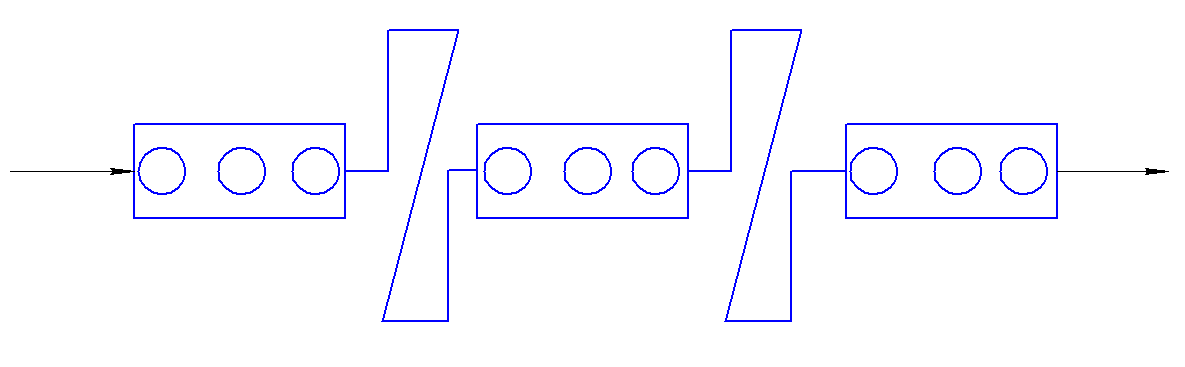

2-Тупиковая

При такой схеме накопители вступают в работу при остановке одного из участков линии. Транзитные накопители применяют на линиях обработки деталей тел вращения, а тупиковые для корпусных деталей. При конструировании различают конвейеры-накопители, склады-накопители, магазины и бункеры. Конвейеры-накопители используют в автоматических линиях жесткого типа и ГПС. Для закрепления деталей применяются приспособления спутники, для транспортирования которых от операции к операции применяют штанговые или роликовые конвейеры.
