11. Чому характеристика короткого замикання синхронного генератора має вигляд прямої лінії?

Характеристика короткого замыкания - зависимость Ia=f(If) nном=const при симметричном коротком замыкании на выводах якоря. Это зависимость линейная, т.к. генератор не насыщен (работает при размагничивающей реакции якоря), т.к. при Rа=0 сопротивление цепи якоря является чисто индуктивным и ток КЗ создаст поток реакции якоря, размагничивающий машину. В результате магнитная цепь машины оказывается ненасыщенной, т.е. ЭДС Ео и ток Ik изменяются пропорционально току возбуждения.

12.Почему при опыте КЗ магнитная система синхронного генератора не насыщена?

Характеристика трехфазного короткого замыкания СГ:

Т ак как активное сопротивление обмотки якоря относительно очень мало, то замкнутая накоротко синхронная машина представляет собой практически чисто индуктивное сопротивление. Поэтому ток КЗIk отстает от ЭДС Eo на угол

С ледовательно, этот ток Ik создает только продольную размагничивающую реакцию якоря Fad которой соответствует продольный размагничивающий поток реакции якоря Фad и

создаваемая им ЭДС

Кроме того, существует еще поток рассеяния и создаваемая им ЭДС рассеяния

С ледовательно, диаграмма ЭДС для случая короткого замыкания синхронного генератора приобретает вид, показанный на рисунке.

П оток носит фиктивный характер, так как в одном сердечнике не могут существовать два встречно направленных потока и.

Поток составляет примерно 10 – 15 % от

Поэтому магнитная цепь синхронного генератора в режиме КЗ практически не насыщена, и характеристика КЗ имеет вид прямой, проходящей через начало координат.

13.Для СГ(S_н=477 кВА, U_1H=6000 B, W_Ф=312…) визначити струми збудження, які еквівалентні повдовжній та поперечній складовим реакції якоря.

14.Що характеризують коефіцієнти поздовжної і поперечної реакції якоря?

Чтобы учесть влияние магнитного сопротивления воздушного зазора по продольной и поперечной осям машины, вводят коэффициенты реакции якоря по продольной kd и поперечной kq осям машины. Коэффициенты kd и kq меньше единицы. При этом kq< kd; коэффициент поперечной реакции якоря можно считать примерно равным 0,5, а коэффициент продольной - примерно 0,85-0,95. Значение коэффициентов зависят от геометрии зубцовой зоны, числа пазов на полюс и фазу, полюсного деления и насыщения. С помощью этих коэффициентов осуществляется приведение МДС якоря по продольной и поперечной осям машины. Приведенная продольная составляющая реакции якоря:

Fd=kdFd. Приведенная поперечная составляющая реакции якоря: Fq=kqFq.

15.Визначте повздовжню та поперечну складові ЕРС взаємної індукції обмотки якоря гідрогенератора для режиму роботи із струмом I=2800 A…

16.

17.

18. Що таке коефіцієнт статичного перевантаження?

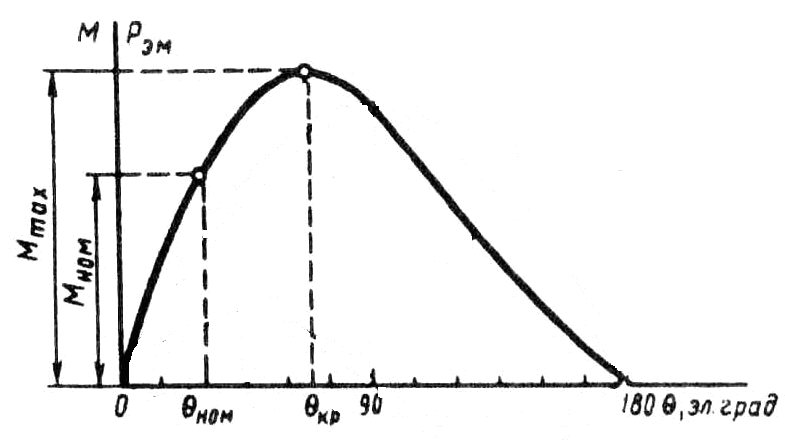

Отношение максимального электромагнитного момента М_maxк но­минальному называется перегрузочной способностью синхронной машины или коэффициентом статической перегружаемости: Пренебрегая реактивной составляющей момента, можно записать , т.е. чем меньше угол , соответствующий номинальной на­грузке синхронной машины, тем больше ее перегрузочная способ­ность. Например, у турбогенератора = 25 ÷ 30°, что соответст­вует = 2,35÷2,0.

19. Как при помощи ХХХ и индуктивной нагрузочной характеристики определить ненасыщенное значение Xd.

По характеристикам холостого ходу і трифазного короткого замикання визначаються значення насичених і ненасичених опорів синхронної машини.

Відповідно з рис. 1.9 для будь-якій точки характеристики холостого ходу:

• ненасичене значення ,

• насичене значення .

Порахувавши 5-6 значень при різних по величині струмів збудження, побудувати залежність .

I_кз

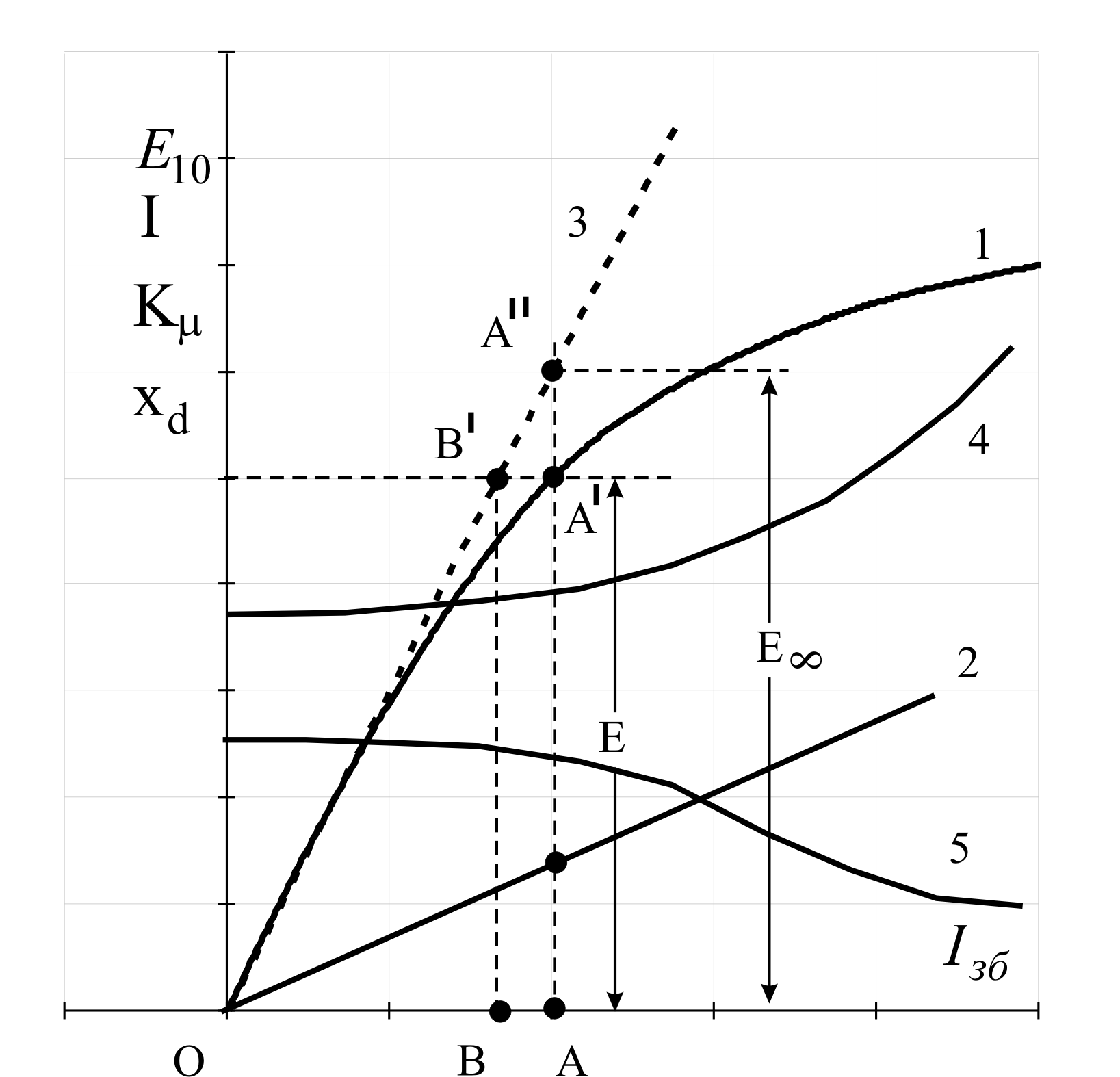

Рисунок 1.9 – Характеристики: 1 – холостого ходу; 2 – трифазного короткого замикання; 3 – ненасиченої спрямленої характеристики холостого ходу; 4 – зміни коефіцієнта насичення; 5 – зміни синхронного індуктивного опору
