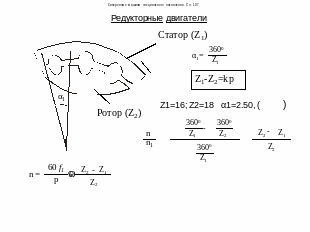

68. Проаналізуйте конструктивні особливості і принцип дії синхронного редукторного мікродвигуна.
Синхронные редукторные микродвигатели — электрические машины малой мощности от десятых долей ватта до сотен ватт. Частота вращения роторов микродвигателей, как и обычных синхронных двигателей, не зависит от нагрузки и равна частоте вращающегося магнитного поля n= 60f/р. Следует отметить, что эти двигатели имеют невысокие энергетические показатели работы — коэффициент их полезного действия составляет около 40%, а коэффициент мощности не превышает 0,2. Поэтому такие двигатели в настоящее время выпускаются на мощности до нескольких десятков ватт. Важнейшее их отличие заключается лишь в характере вращения магнитного поля и ротора: для шагового двигателя это вращение дискретное, а для редукторного синхронного двигателя — непрерывное. Магнитное поле редукторных двигателей образуется, как и в обычных двигателях переменного тока, с помощью обмоток, подключаемых к сети переменного тока. По этой причине синхронные микродвигатели используются для привода различных устройств, частота вращения которых должна сохраняться неизменной и пропорциональной частоте питающей сети. К таким устройствам относятся самопишущие приборы, электрические часы, киноустановки и т. п. Существуют как трехфазные, так и однофазные синхронные микродвигатели. Вращающееся магнитное поле трехфазных и однофазных двигателей создается с помощью обмоток статора, которые не отличаются от обмоток статора соответствующих трехфазных и однофазных асинхронных двигателей.
Роторы синхронных микродвигателей не имеют обмоток возбуждения, а следовательно, и скользящих электрических контактов, что значительно упрощает их конструкцию и повышает надежность эксплуатации. Отпадает необходимость в источнике постоянного тока.
По конструктивному исполнению ротора микродвигатели подразделяются на двигатели с постоянными магнитами, гистерезисные и реактивные.

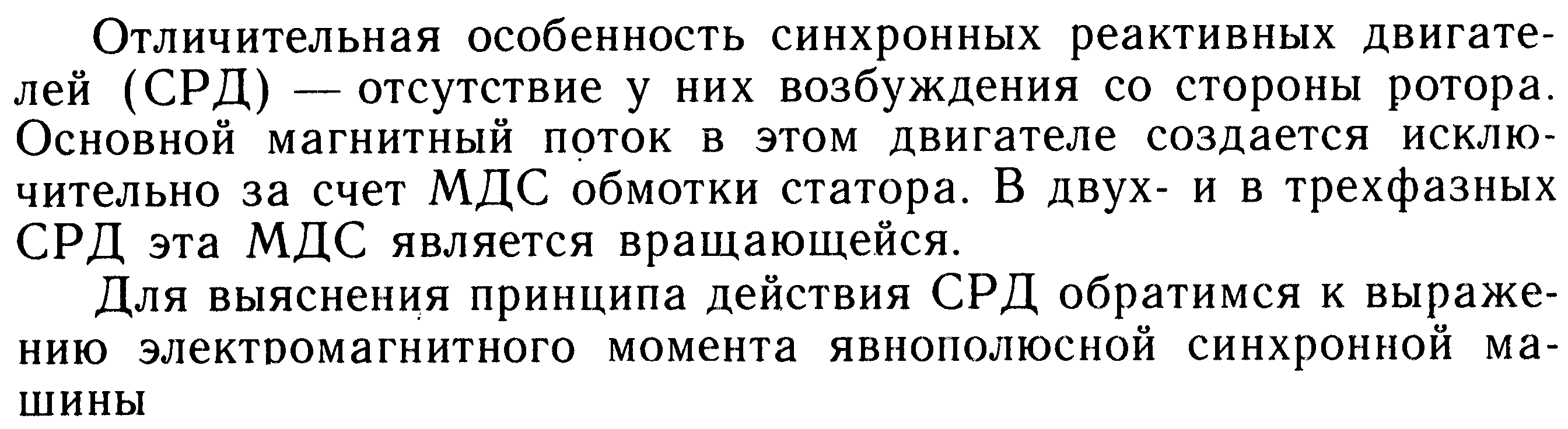

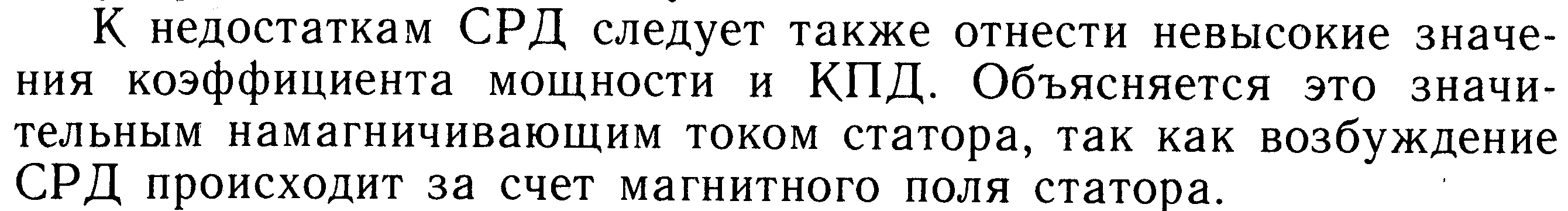

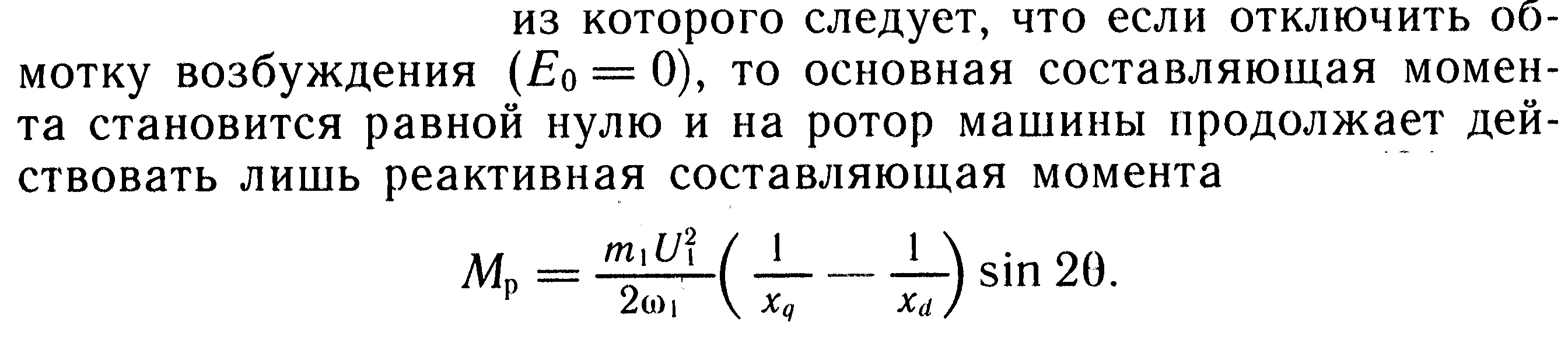

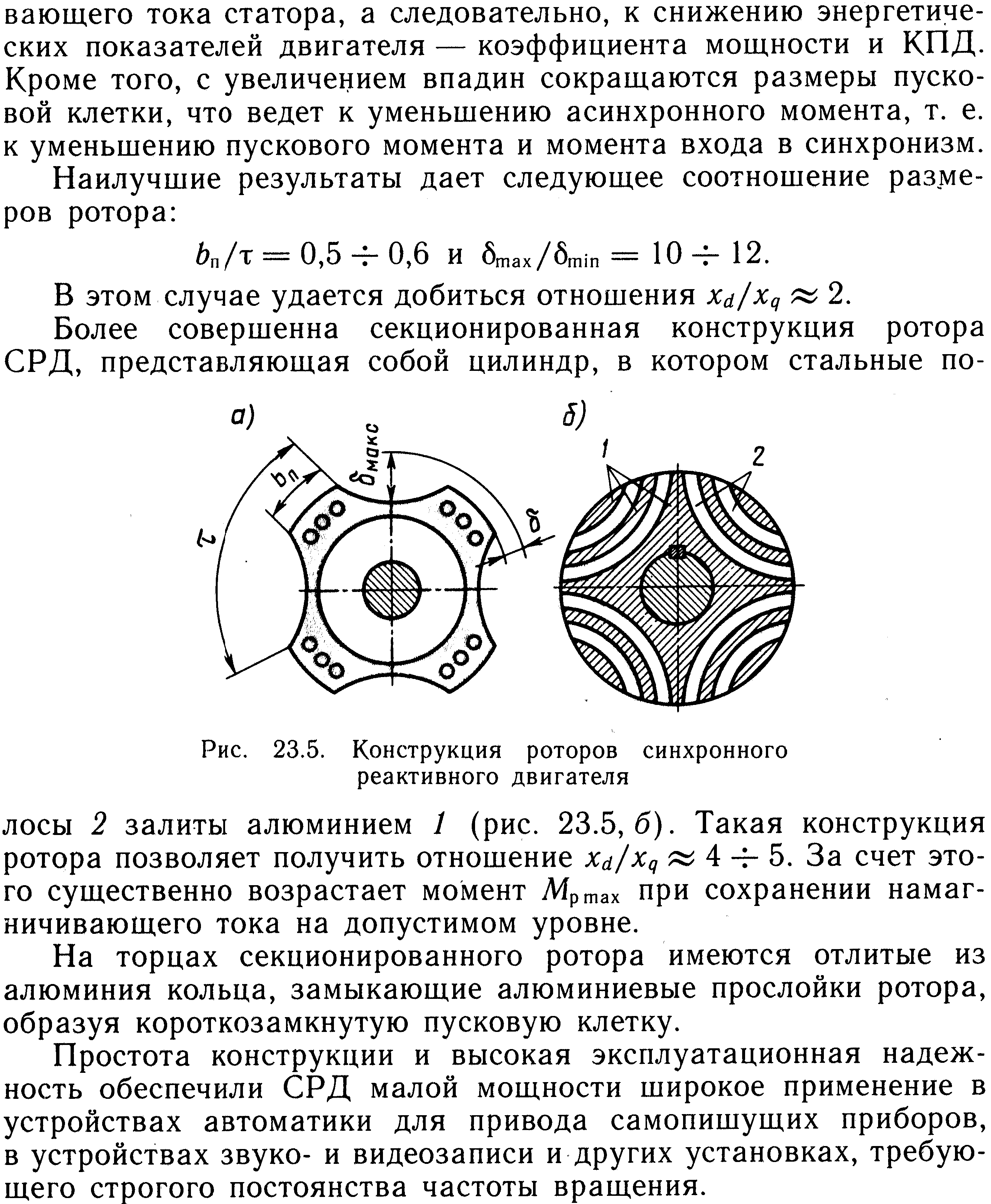

69.Обоснуйте принцип действия реактивный синхронных двигателей. Особенности конструкции.
70.
71. Особенности пуска двигателей с постоянными магнитами.
Подавляющее большинство синхронных двигателей пускается как асинхронные, для чего они снабжаются пусковой обмоткой. Однако в отличие от двигателей с электромагнитным возбуждением постоянные магниты на время пуска невозможно "отключить". Поэтому в процессе разгона поток постоянных магнитов индуцирует в обмотке статора ЭДС, под действием которой по обмотке через источник протекает ток. Этот ток, взаимодействуя с полем постоянного магнита, создает момент по своей природе аналогичный асинхронному моменту, развиваемому пусковой обмоткой. Однако этот момент является не движущим, а тормозящим. Двигатели с постоянным магнитом бывают только маломощные.
72. Як виникає гістерезисний момент?
В гистерезисном двигателе ротор, вращающийся с синхронной скоростью, представляет собой постоянный магнит. Ось магнита из-за явления гистерезиса отстает от оси вращающегося магнитного поля на угол θг гистерезисного сдвига, вследствие чего возникает тангенциальная составляющая fг сил взаимодействия между полюсами ротора и потоком статора (рис. 3.13б). Величина силы fг и создаваемый ею момент не зависят от скорости вращения, а определяются шириной петли гистерезиса ферромагнитного материала.
Рис.3.14. Зависимость моментов гистерезисного двигателя от скольжения
Если нагрузочный момент больше Мг (рис.3.14), то двигатель перейдет в асинхронный режим работы, т.е. появится дополнительный асинхронный момент Ма. Асинхронный момент Ма есть результат взаимодействия вращающегося магнитного поля с вихревыми токами, которые индуктируются этим полем в сердечнике ротора. Т к. ротор имеет большое активное сопротивление, то характеристика Ма=f(s) практически линейна и асинхронный гистерезисный момент максимален при s=1.
; , |
(3.3.1) (3.3.2)
(3.3.3) |
где
П2Н - потери на перемагничивание ротора при неподвижном роторе;
Пвихр.Н - потери на вихревые токи при неподвижном роторе;
