44. Чим відрізняється кутова характеристика явнополюсної машини від кутової характеристики неявно полюсної машини?

45. Як треба регулювати збудження см, щоб змінювалась тільки реактивна потужність?

Регулирование реактивной мощности синхронного генератора возможно изменением тока возбуждения I_в. После включения генератора на параллельную работу ток в обмотке статора равен нулю. В этих условиях синхронная машина работает в режиме идеального холостого хода, она не отдаёт мощность в сеть и не потребляет её из сети.Если в машине, подключенной к сети и работающей в режиме холостого хода, увели­чить ток возбуждения I_в, то возрастет ЭДС Е_о, возникнет небалансная ЭДС Δ = —jI_aX_CHи по обмот­ке якоря будет проходить ток I_а, который, соглас­но, определяется только индуктивным со­противлением Х_снмаши­ны. Следовательно, ток 1_ареактивный: он отстает по фазе от напряжения на угол 90 или опе­режает на тот же угол напряжение сети _с. При уменьшении тока возбуж­дения ток ί_αизменяет свое направление; он oпeрежает на 90° напряжение и отстает на 90° от Δ и напряжения _с. Таким образом, при изменении тока возбуждения изменяется лишь реактивная составляющая тока I_а, т. е. реактивная мощность машины Q. Активная составляющая тока 1_а в рассматриваемых случаях равна нулю. Активная мощность при этом как в двигательном, так и в генераторном режимах, не меняется.При работе машины под нагрузкой создаются те же условия: при изменении тока возбуждения изменяется лишь реактивная составляющая тока 1_а, т. е. реактивная мощность машины Q.

Рис. 8.24. Упрощенные векторные диаграммы неявнополюсного синхронного генератора при параллельной работе с сетью и при отсутствии активной нагрузки

46.Визначити кут між векторами ЕРС і напругою турбогенератора під час паралельної роботи з мережею з номінальною потужністю P­_H=6 мВт…

47. Як видозмінюються векторні діаграми см, якщо треба забезпечити незмінне значення реактивної потужності при незмінності зовнішнього моменту?

Р абота генератора с неизменным моментом. Неизменность внешнего момента на валу генератора эквивалентна неизменности его мощности Р = mUIa cos φ. При работе на сеть большой мощности U = Uс = const, следовательно, при изменении тока возбуждения остается постоянной активная составляющая тока якоря Ia cos φ = const. На векторной диаграмме это условие выражается в том, что конец вектора Íа скользит по прямой АВ, перпендикулярной вектору напряжения Ú. Однако при неизменной мощности (для машины с неявновыраженными полюсами) справедливо условие Р = (mЕ0U/Xсн )sinθ = const.

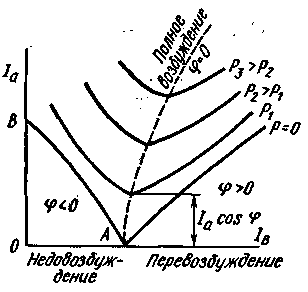

Рис. 6.36. U-образные характеристики синхронного генератора

При изменении тока возбуждения остаются неизменными все величины, кроме Е0 и sin θ; следовательно, условие неизменной мощности приводит к условию Е0 sin θ = const. На диаграмме это условие выражается в том, что конец вектора É0 скользит по прямой CD, параллельной вектору напряжения Ú. Чем меньше ток возбуждения, тем меньше по модулю вектор É0, но больше угол θ. Вектор тока Iа перпендикулярен вектору падения напряжения jÍа Xсн , поэтому его можно легко построить для каждого угла θ. На рис. 6.35,б показаны положения векторов É0, Íа и jÍа Xсн для трех значений тока Iв (эти векторы имеют индексы 1,2 и 3). Минимальному значению тока Iа соответствует режим работы при cos φ = 1. Чему соответствует определенный ток возбуждения. При увеличении тока возбуждения свыше этого значения или его уменьшения ток Iа возрастает. Зависимость тока якоря от тока возбуждения, называемая U-образной характеристикой, представлена на рис. 6.36. Для каждой мощности имеется вполне определенный ток возбужде-ния, которому соответствует минимум тока якоря. Чем больше мощность, тем больше ток возбуждения, соответствующий минимальному току якоря. Штриховая кривая, проведенная через точки минимумов, соответствует режимам работы генератора с cos φ = 1.
