4.Зякихділянокскладаєтьсямагнітне коло явнополюсноїсинхронноїмашини?
Основной магнитный поток явнополюсной синхронной машины, замыкаясь в магнитной системе машины, сцепляется с обмоткой статора. Как и в асинхронных неявнополюсных машинах, магнитная система явнополюсной синхронной машины представляет собой разветвленную симметричную магнитную систему, состоящую из 2р параллельных ветвей. Каждая из таких ветвей представляет собой неразветвленную магнитную цепь, содержащую одну пару полюсов. Основной магнитный поток Ф, замыкаясь в магнитной цепи, проходит ряд участков: воздушный зазор δ, зубцовый слой статора hz1, зубцовый слой ротора hz2, полюс ротора hm, спинку статора L1и спинку ротора (обод) Lоб.
Сумма магнитных напряжений на всех перечисленных участках магнитной цепи определяет МДС обмотки возбуждения на пару полюсов в режиме х.х.:
Fво = ∑ F = 2Fδ + 2Fz1+2Fz2 + 2Fm+ Fc1+ Fоб,
где Fδ, Fz1, Fz2, Fm, Fс1и Fo6 — соответственно магнитные напряжения зазора, зубцовых слоев статора и ротора, полюсов, спинки статора и обода, А.
5.У яких основних режимах може робити см?
По режиму работы электрические машины делятся на генераторы и двигатели. В генераторах механическая энергия, подводимая к валу машины, преобразуется в электрическую энергию. В двигателях электрическая энергия преобразуется в механическую энергию. Одна и та же электрическая машина может работать и двигателем, генератором. Синхронные машины могут работать в режиме потребления или отдачи в сеть реактивной мощности. Такие машины называются синхронными компенсаторами. Синхронные двигатели конструктивно практически не отличаются от синхронных генераторов. Они состоят из статора с обмоткой и ротора.
6. Що таке реакцiя якоря синхронного генератора?
В процессеработынагруженного синхронного генератора в немодновременнодействуют МДС возбуждения Fв0 и статора (якоря) F1, при этом МДС статора (якоря) воздействует на МДС возбуждения, усиливаяилиослабляя поле возбужденияили же искажаяего форму. Воздействие МДС обмотки статора (якоря) на МДС обмотки возбужденияназываетсяреакцией якоря. Реакция якоря оказываетвлияние на рабочиесвойствасинхронноймашины, так какизменениемагнитного поля в машинесопровождаетсяизменением ЭДС, наведенной в обмотке статора, а следовательно, изменением и ряда других величин, связанных с этой ЭДС. Влияниереакции якоря на работусинхронноймашинызависит от значения и характера загрузки: активной, индуктивной, емкостной, смешанной.

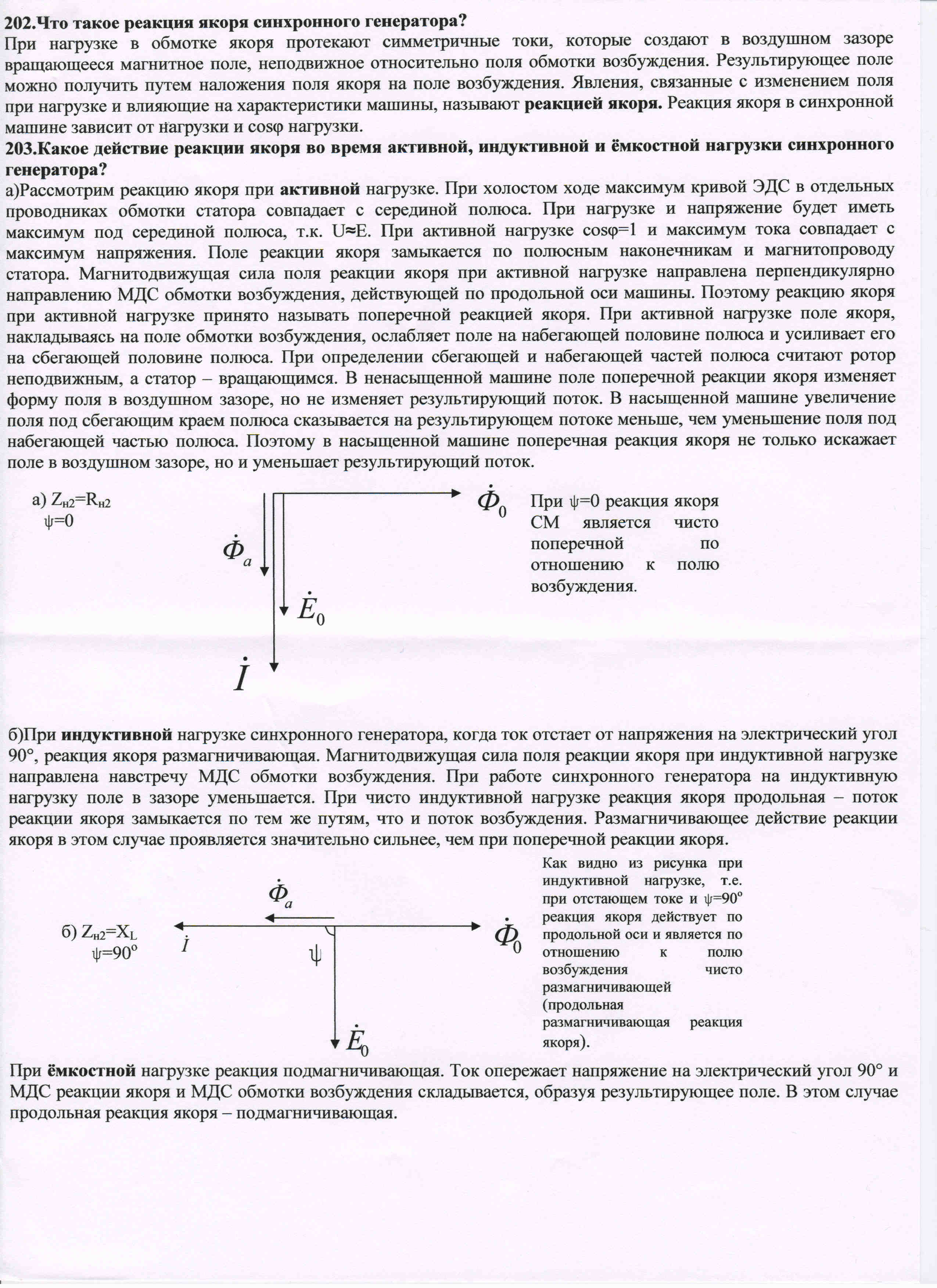

7. Яка дія реакції якоря під час активного,індуктивного і ємнісного навантаження синхронного генератора?

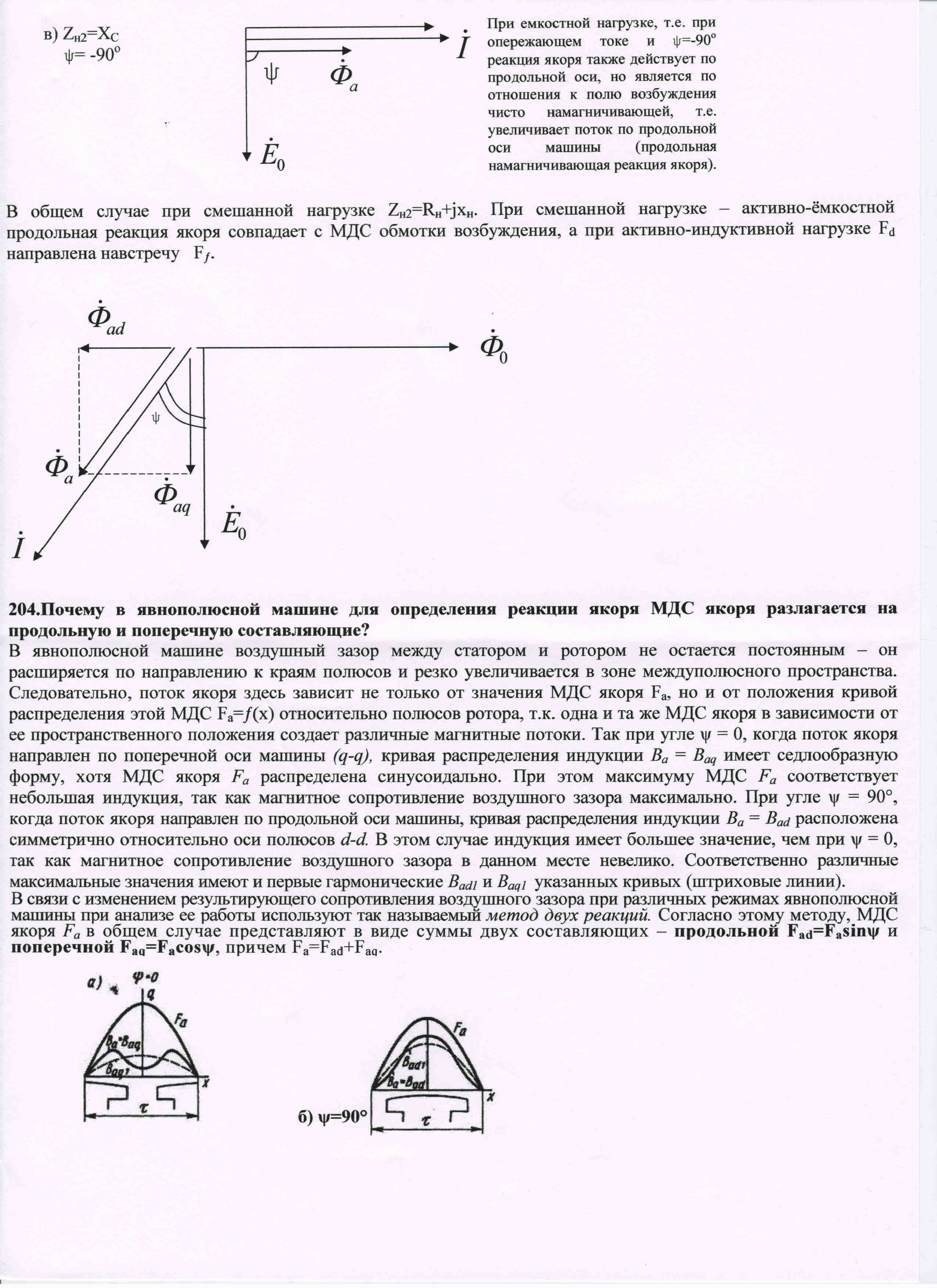

8. Чому у явно полюсній машині для урахування реакції якоря МРС якоря розкладається на поздовжню і поперечну складові?
9. Проаналізуйте основні рівняння та векторну діаграму синхронного генератора при симметричному навантаженні.
|
1 0. Проаналізуйте характеристики синхронного генератора за умов автономної роботи.
Основными характеристиками синхронного генератора, работаюшего на автономную нагрузку, являются: х-ка холостого хода, внешняя, регулировочная и характеристика короткого замыкания.
Характеристика холостого хода(ХХХ) U1=E0 =f(If) 1a=0 n=const прямолинейную часть магнитная цепь не насыщена. Насыщение вблизи ЭДСном. При глубоком насыщении ххх снова линейна. Взаимная индуктивность имеет насыщенное и ненасыщенное значения и может быть определена как отношение ЭДС к току возбуждения. Строят восходящую и нисходящую ч-ки, при расчетах средняя кривая. Гистерезис существует т.к. ротор не перемагничивается и по стали ротора замыкается постоянный поток возбуждения.
Внешними ха-ми U=f(If) при n=const, соsfi=const, снятые при неизменном токе возбуждения If=const. При активной нагрузке при увеличении тока нагрузки Ia, напряжение на выходе генератора уменьшается вследствие падения напряжения на внутреннем сопротивлении машины и влияния поперечной реакции якоря. При индуктивной нагрузке за счет более сильного размагничивающегося действия продольной реакции якоря(проходит ниже, чем при активной). При емкостной нагрузке реакция якоря подмагничивающая, поэтому с ростом нагрузки растет напряжение на выводах генератора. Номинальным значением напряжения синхронного генератора называется изменение напряжения при изменении нагрузки от нуля до номинальной при неизменном токе возбуждения.
Регулировочная х-ка - If=f(Ia) при U1=const, n=const, cosfi=const.Как изменять If при изменении Ia чтобы U1=const При увеличении Ia при индуктивной нагрузке U1 уменьшается, надо увеличивать ток If. При емкостной нагрузке его уменьшить. Чтобы оно оставалось неизменным, надо уменьшить ток возбуждения. Регулировочные х-ки при небольших нагрузках линейны. При нагрузках, близких к номинальному значению, из-за насыщения регулировочные характеристики становятся нелинейными.
Х-ка короткого замыкания - зависимость Ia=f(If) nном=const при симметричном коротком замыкании на выводах якоря Это зависимость линейная, т.к. генератор не насыщен. Индуктивный характер при КЗ определяется индуктивным сопротивлением обмотки якоря, которое значительно больше активного сопротивления обмотки.
