57.Чим обмежується область усталеноїроботисинхронногодвигуна?

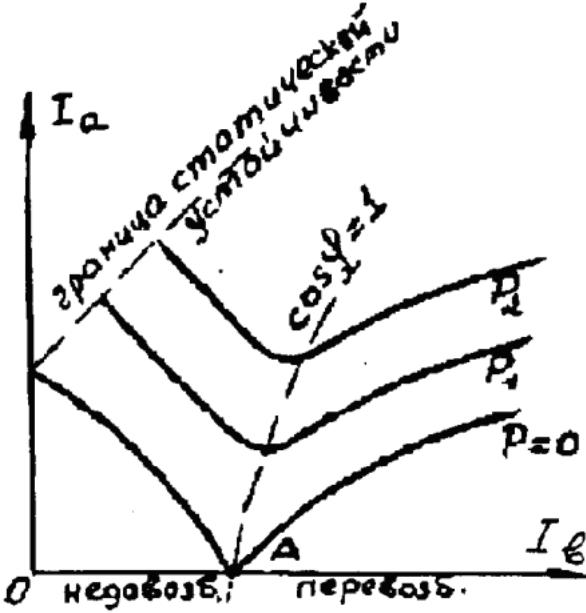

Предел устойчивой работы СД удобно рассматривать по его U – образным хар-кам. Чем выше проходит U – образная хар-ка, тем большей мощности она соответствует.
Необходимо иметь в виду, что при постепенном уменьшении тока возбуждения наступает такое минимальное его значение, при котором магнитный по-ток обмотки возбуждения оказывается настолько ослабленным, что СД выпадает из синхронизма – нарушается магнитная связь между возбужденными полюсами ротора и вращающимся полем статора. Если соединить все точки минимально допустимых значений тока возбуждения на U – образных кривых (штриховая линия в левой верхней части), то получим предел устойчивости СД при недовозбуждении.
58.Визначити номінальний обертаючий момент , струм якоря,активну та реактивну потужності, які споживає із мережі шестиполюсний синхронний двигун з номінальною ,якщо номінальна потуга мережі ,частота f=50Гц,коефіцієнт потужності ,ККД
Решение
59. Визначте потужність, яку споживає трифазний синхронний двигун з мережі, якщо його номінальна потужність PН=6300 кВт,UН=6 кВ…
60.СинхроннийдвигунпотужністюPН = 132 кВт напругоюU1 = 380В, струм I1 = 247 А, Xd* = 1,56, Xq* = 0,93, обертається 500 об/хвбез збудження. Визначитинайбільшестатичненавантаження, ток двигуна.
Uф=U1/31/2=380/31/2=220 В. Zδ=Uф/Iф=220/247=0,89 Ом.
Xd=Xd*× Zδ=1,56*0,89=1,39 Ом. Xq=Xq*×Zδ=0,93*0,89=0,83 Ом.
РРБ=mU2/2(1/Xq-1/Xd)=3*2202/2*(1/0,83-1/1,39)=35,2 кВт.
Iд=U*/xd=1/1.39=0.72 A.
61.Яке найбільше навантаження синхронного двигуна потужністю Sн=500кВА, який залишився без збудження , якщо U1=6,3кВ, Xd=104 Oм, Xq=61 Ом.
62. Як регулюється коефіцієнт потужності сд?
Одним из достоинств СД является возможность регулировать его cos изменяя ток возбуждения . Рассмотрим изменение угла при изменении тока (рис.3.23).
Будем считать векторы МДС Fai такой же длины, как и векторы токов .
Пусть СД работает с постоянным моментом и током отстающим от вектора напряжения на некоторый угол . В этом состоянии МДС FB3 (пунктир) минимальна.
Увеличим ток возбуждения так.чтобы МДС возбуждения возросла до значения Fв1, при котором вектор Fa1 стал бы коллинеарен вектору . При этом, очевидно, ток совпадает по фазе с Uc т.е. будем иметь cos = 1 .
При дальнейшем увеличении тока возбуждения, а следовательно и fb, ток статора становится опережающим относительно напряжения сети, что эквивалентно для нее активно-емкостной нагрузке. Зависимости - U-образные характеристики приведены на рис.3.23.. где показано, что при перевозбуждении СД создает для сети емкостную нагрузку.
Таким образом. СД способен генерировать реактивную мощность непосредственно у потребителя, что способствует повышению cos сети. Это позволяет снизить реактивную мощность, вырабатываемую синхронными генераторами на электрических станциях, и уменьшить потери в линиях электропередачи. Поэтому синхронные двигатели проектируются для работы при номинальной мощности с перевозбуждением (с опережающим током) и cos=0,9. При необходимости cos синхронного двигателя может регулироваться.
63.Проаналізуйте коливання та динамічну стійкість СМ. Причина винекнення коливань СМ. Рівняння руху ротора. Власні та вимушені коливання СМ.
