Аср з додатковим імпульсом за похідною. Структурна схема.
Такі системи регулювання використовують тоді, коли об’єкт має регульований технологічний параметр, розподілений за просторовою координатою (наприклад, апарати колонного типу, трубчасті реактори, кожухотрубні теплообмінники з великою довжиною та ін.). Особливість таких об’єктів полягає в тому, що основною регульованою координатою є технологічний параметр на виході з апарата, збурення розподілені за довжиною апарата, а регулюючий вплив подається на його вхід. При цьому одноконтурні замкнені системи регулювання не забезпечують необхідної якості перехідних процесів через велику інерційність каналу регулювання.
Подавання на вхід регулятора додаткового імпульсу з проміжної точки апарата дає випереджаючий сигнал і регулятор включається в роботу раніше, ніж вихідна координата відхилиться від заданого значення.
Для забезпечення регулювання без статичної похибки необхідно, щоб в усталених режимах додатковий імпульс зникав. Для цього допоміжний імпульс пропускають через реальну диференціальну ланку з передаточною функцією.
Wд (s)= Кд , /4.14/
де Кд- коефіцієнт передачі; , - сталі часу.
Ефективність уведення додаткового імпульсу залежить від точки його вибору, яку визначають у кожному конкретному випадку динамічними властивостями об’єкта та умовами його роботи.
Розрахунок подібних систем регулювання аналогічний розрахунку каскадних АСР.

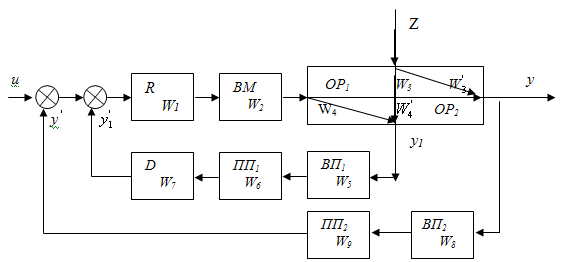

На рис. 4.5. допоміжну формує ланцюжок, який складається з вимірювального перетворювача ВП1 проміжної координати , проміжного перетворювача ПП1 та реальної диференцюючої ланки D. Вихідний сигнал диференціатора надходить на вхід регулятора R. Цей зворотний зв’язок є гнучким і працює лише в перехідних режимах роботи.
Рис. 4.5. Структурна схема АСР із допоміжною похідною
Як правило, такі АСР досліджуються по каналу збурення, розподіленого за просторовою координатою. Збурення Z діє як на вихідну координату об’єкта у, так і на проміжку у1.Завдяки тому, що технологічний параметр розподілений за лінійною координатою, дія збурення Z на проміжну координату у1 відбудеться швидше, ніж на координату у. Тому регулятор R почне працювати з моменту появи сигналу у1 і значно швидше, ніж зміниться сигнал у.
Структурна АСР із допоміжною похідною подібна каскадній, тобто має два контури: внутрішній і зовнішній. Передаточна функція для внутрішнього контура по каналу регулювання (при зміні завдання регулятора u) має вигляд:
, /4.15/
а по каналу збурення :
/4.16/
Передаточна функція АСР по каналу регулювання :
/4.17/
а по каналу збурення :
/4.18/
Із рівнянь /4.15-4.18/ випливає, що передаточна функція диференціатора залежить віл параметрів регулятора. Із характеристичного рівняння для внутрішнього контура маємо:
/4.19/
У /4.19/ введемо позначення еквівалентного об’єкта:
, /4.20/
Якщо регулятор грунтується на ПІ-законі регулювання, то рівняння /4.19/ з урахуванням /4.14/набирає вигляду
/4.21/
Із рівняння /4.21/ слідує, що в разі використання ПІ (або ПІД) регулятора з достатньою точністю можна вважати, що параметри диференціатора будуть близькими до параметрів регулятора, тобто , а .
Розрахунок АСР із додатковим імпульсом за похідною зводиться до такого:
визначають настроювальні параметри регулятора замкненої одноконтурної системи регулювання без внутрішнього контура;
використовуючи рівняння /4.21/знаходять параметри диференціатора;
розраховують перехідний процес АСР і визначають його якість;
якщо якість не відповідає необхідним вимогам, то потрібно змінити параметри диференціатора.
