4.3.5.3.Правила конфігурування мереж 10Base-fl та foirl.
Сегменти 10Base-FL і FOIRL означені як сполучні сегменти в специфікаціях Ethernet, тому вони обмежені двома MAU на кінцях сегменту, подібно до сполучних сегментів 10Base-T. Ці MAU можуть відноситися до двох мережевих карт в комп’ютерах або до карти комп’ютера і порта оптичного повторювача. Довжина сегменту для 10Base-FL становить не більше від 2000 м, для FOIRL - не більше від 1000 м. Для об’єднання двох і більше сполучних сегментів застосовують багатопортові оптичні повторювачі.
Фізичною топологією, яка підтримується оптоволоконними сполучними сегментами, є зірка, аналогічно до топології 10Base-T (рис. 4.25) із габом-повторювачем у центрі і сполучними сегментами - променями зірки.
4.4.Правила конфігурування багатосегментних мереж Ethernet із швидкістю 10 Мб/с.
У цьому параграфі описані правила конфігурування великих мереж Ethernet, які складаються з багатьох різних сегментів. Стандарт IEEE802.3 передбачає дві моделі для перевірки конфігурації багатосегментних мереж Ethernet, які працюють із швидкістю 10 Мб/с і використовують основну смугу частот в кабельних системах.
Модель 1 системи передавання включає групу фіксованих правил конфігурування. Якщо мережева система виконана з дотриманням цих правил, то вона функціонує правильно в сенсі необхідних умов для часу обігу петлі (round trip signal timing).
Модель 2 системи передавання застосовує групу допоміжних розрахункових засобів, що дає можливість використати її до більш складних топологій мереж, які не охоплюються фіксованими правилами конфігурування.
4.4.1.1.Сфера застосування правил конфігурування.
Рис. 4.28. Габи-повторювачі утворюють
одну область колізій (а), габ-комутатор
розділяє область колізій на окремі
області (б).
Область колізій. Правила конфігурування мережі з багатьма сегментами застосовуються тільки до окремої області колізій. Слід нагадати, що мережа Ethernet, яка складається з одного окремого сегменту або з багатьох сегментів, сполучених повторювачем, є мережею, що функціонує як окрема область колізій (рис. 4.28 а). Якщо ж сегменти або повторювачі, які сполучають окремі сегменти, розділені пристроєм, який працює як пакетний комутатор(тобто мостом, комутатором або раутером), то утворюються окремі області колізій (рис. 4.28 б).
4.4.1.2.Модель 1.
Перша конфігураційна модель забезпечує правила для конфігурування багатосегментних мереж Ethernet, які можуть містити різні типи сегментів. Стандарт IEEE 802.3j - 1993 ставить такі вимоги:
Для всіх сполучень між сегментами необхідне застосування повторювача.
MAU, які входять у склад повторювачів, повинні бути враховані у кількість MAU в сегменті.
Передавальний шлях між двома DTE може містити до 5 сегментів, до 4 повторювачів (включно з AUI), до 2 MAU і до 2 AUI. Вважається, що повторювач має власні MAU, які не враховуються у цьому правилі.
Кабелі AUI для 10Base-FP і 10Base-FL повинні мати довжину, не більшу від 25 м. Оскільки на сегмент вимагається два MAU, то по 25 м на кожний MAU в результаті дає повну довжину кабелів AUI 50 м.
Якщо передавальний шлях складається з 4 повторювачів і 5 сегментів, то до 3 сегментів можуть бути змішаними, а решта 2 сегменти повинні бути сполучними. Якщо наявні 5 сегментів, то довжина будь-якого оптоволоконного сполучного сегменту (FOIRL, 10Base-FB або 10Base-FL) не повинна перевищувати 500 м, а будь-який сегмент 10Base-FP не може бути довший від 300 м.
Якщо передавальний шлях складається з 3 повторювачів і 4 сегментів, застосовують такі обмеження:
Максимальна дозволена довжина будь-якого оптоволоконного сполучного сегменту між повторювачами становить 1000 м для FOIRL, 10Base-FB та 10Base-FL, а для 10Base-FP - 300 м.
Максимальна дозволена довжина оптоволоконного кабеля для сполучного сегменту між повторювачем і DTE становить 400 м для сегментів 10Base-FL, 300 м для сегментів 10Base-FP і 400 м для сегментів, які закінчуються в MAU 10Base-FL.

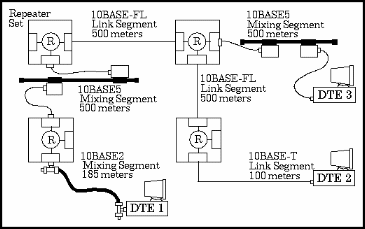

Рис. 4.29. Варіант прийнятної конфігурації сегменту мережі Ethernet із швидкістю 10 Мб/с.
У цьому випадку нема обмежень на кількість змішаних сегментів. Іншими словами, якщо використовуються 3 повторювачі та 4 сегменти, то всі сегменти можуть бути змішаними.
Для прикладу на рис. 4.29 показана максимальна конфігурація мережі Ethetnet, узгоджена з фіксованими правилами конфігурування. Передавальний шлях максимальної довжини розташований між DTE1 і DTE2, оскільки у цьому шляху є 4 повторювачі і 5 сегментів. Два сегменти в цьому шляху змішані, а інші три - сполучні.
