44. Увеличение при изображении объектов в сферических зеркалах и линзах.
Увеличение при изображении объектов в сферическом зеркале и линзе. Теперь надо рассмотреть еще вопрос о размерах изображения, получающегося в зеркале и линзе. Выполненные на рис. 210 построения сразу указывают на то, что, в отличие от случая плоского зеркала, размер изображения, даваемого сферическим зеркалом, будет меняться в зависимости от положения объекта по отношению к фокусу зеркала. Так, например, если объект

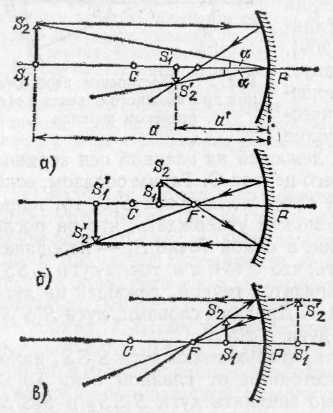

Рис. 210. Изображения протяженных объектов в вогнутом сферическом зеркале. Объект расположен: а) за центром зеркала (изображение действительное, обратное и уменьшенное); б) между центром и фокусом (изображение действительное, обратное и увеличенное); в) ближе фокуса (изображение мнимое, прямое и увеличенное)
находится много дальше фокуса вогнутого зеркала, то его изображение получается уменьшенным. Если объект находится между зеркалом и фокусом, то изображение получается мнимым и увеличенным.
Отношение линейных размеров изображения S1'S2'=у' к линейным размерам предмета S1S2=y называется линейным, или поперечным, увеличением:
Из подобия треугольников S1PS2 и S1'PS2' (рис. 210, а) находим
(96.1)
Легко убедиться, что равенство (96.1) справедливо и в других случаях получения изображения при помощи сферических зеркал (рис. 210, б и в).
Изображения, получаемые с помощью линзы, могут Выть также увеличенными и уменьшенными. Из подобия треугольников S1OS2 и S1'OS2' (рис. 211) находим для
Рис. 211. Линейное увеличение линзы =S1'S2'/S1S2=a'/a
увеличения линзы точно такое же выражение, какое мы получили для сферического зеркала:
(96.2)
Наряду с линейным увеличением мы будем рассматривать также угловое увеличение линзы (или сферического зеркала). Угловым увеличением у называется отношение тангенсов углов ' и , составляемых лучом, выходящим из
1.
Рис. 212. Угловое увеличение линзы =tg'/tg=a/a'
линзы, и лучом, падающим на линзу, с оптической осью, т. е.
(96.3)
Из рис. 212 видно, что
отсюда
Сравнивая это соотношение с (96.1), находим
(96.4)
т. е. угловое увеличение есть величина, обратная линейному увеличению. Из этого следует, что чем больше линейное
увеличение, т. е. размеры изображения, тем меньше угловое увеличение, т. е. тем менее широки пучки световых лучей, образующих изображение. Это обстоятельство имеет важное значение для понимания вопроса о яркости изображения (см. гл. XI).
45. Проекционные оптические приборы.
Проекционные оптические приборы. Законы образования изображений в оптических системах служат основой для построения разнообразных оптических приборов. Основной частью всякого оптического прибора является некоторая оптическая система. В одних оптических приборах изображение получается на экране, который должен быть установлен в плоскости изображения, другие приборы предназначены для работы совместно с глазом. В последнем случае прибор и глаз представляют как бы единую оптическую систему и изображение получается на сетчатой оболочке глаза.
Мы будем рассматривать действие оптических приборов на основе законов геометрической оптики. Однако для решения некоторых вопросов представление о световых лучах оказывается недостаточно точным, и нам придется ссылаться на волновые свойства света, которые будут изучаться в последующих главах.
Проекционные приборы дают на экране действительное, увеличенное изображение картины или предмета. Такое изображение может рассматриваться со сравнительно большого расстояния и благодаря этому может быть видно одновременно большому числу людей.
На рис. 240 изображена схема проекционного аппарата, предназначенного для демонстрации прозрачных объектов, например рисунков и фотографических изображений на стекле (диапозитивы), фильмов и т. п. Такие аппараты называются диаскопами (диа — прозрачный). Освещение объекта 1 производится ярким источником света 2 с помощью системы линз 3, называемой конденсором. Иногда за источником устанавливается вогнутое зеркало 4, в центре которого находится источник. Это зеркало, направляя обратно в систему свет, падающий на заднюю стенку фонаря, увеличивает освещенность объекта.
Объект помещается вблизи фокальной плоскости объектива 5, который дает изображение на экране 6 (см. §97). Для резкой наводки объектив может плавно перемещаться. Проекционные системы очень часто употребляются для демонстрации рисунков, чертежей и т. п. во время лекций (проекционный фонарь). Киноаппарат представляет собой проекционную систему того же типа с тем усложнением, что демонстрируемые картины очень быстро сменяют одна другую. Фильм передвигается скачками — каждый раз на один кадр. В момент передвижения фильма световой пучок
перекрывается обтюратором. На рис. 241 представлена схема простейшего киноаппарата.
При проецировании получается обычно сильно увеличенное изображение. Так, например, при проецировании кадра кинофильма размером 18X24 мм на экран с размерами 3,6X4,8м линейное увеличение равно 200, а площадь изображения превышает площадь кадра в 40 000 раз.
Для того чтобы освещенность объекта была достаточно высокой и притом равномерной, важную роль играет правильный подбор конденсора. Казалось бы, что задачей конденсора является максимально сконцентрировать свет на изображаемом объекте. Однако это совершенно неверно. Попытки «концентрации» света на объекте приводят обычно только к тому, что конденсор дает на нем сильно уменьшенное изображение источника, и если этот последний не очень велик, то объект будет освещен крайне неравномерно. Кроме того, при этом часть светового потока пойдет мимо проекционного объектива, т. е. не будет участвовать в образовании изображения на экране. Выбор конденсора дает возможность избежать этих недостатков.
Конденсор 1 устанавливается таким образом, чтобы он давал изображение 6 небольшого источника 2 на самом объективе 3 (рис. 242 ).Размеры конденсора выбираются с таким расчетом, чтобы весь диапозитив 4 был равномерно освещен. Лучи, проходящие
Рис. 240. Схема проекционного аппарата для демонстрации прозрачных объектов: 1 — объект, 2 — источник света, 3— конденсор, 4 — вогнутое зеркало, 5 — объектив, 6 — экран
через любую точку диапозитива, должны затем пройти через изображение 6 источника света; следовательно, они попадут в объектив и по выходе из него образуют на экране изображение этой точки диапозитива.

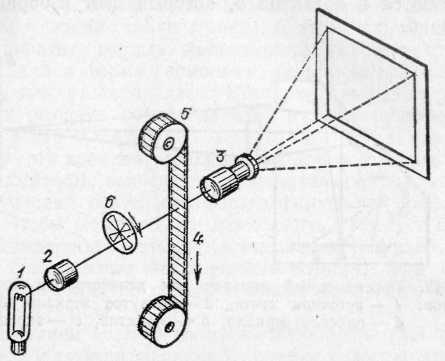

Рис.241. Схема простейшего киноаппарата: 1 — источник света;
2 — конденсор; 3 — проекционный объектив; 4 — фильм; 5 — лентопротяжный механизм; 6 — обтюратор
Таким образом, объектив даст на экране изображение всего диапозитива, которое будет правильно передавать распределение светлых и темных областей на диапозитиве.

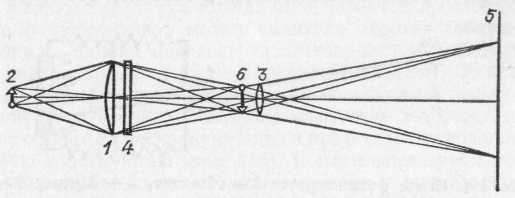

Рис. 242. Освещение объекта с помощью конденсора: 1 — конденсор, 2 — источник света, 3 — объектив, 4 — диапозитив, 5 — экран, 6 —
Для демонстрации на экране непрозрачных предметов, например чертежей и рисунков, выполненных на бумаге, их сильно освещают сбоку с помощью ламп и зеркал и проецируют с помощью светосильного объектива.

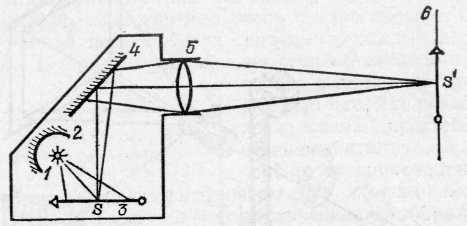

Схема такого прибора, называемого эпископом или эпипроектором, изображена на рис. 243. Источник 1 с помощью вогнутого зеркала 2 освещает объект 3, лучи от каждой точки S объекта поворачиваются плоским зеркалом 4 и направляются в объектив 5, который дает изображение на экране 6.
Рис. 243. Проекционный аппарат для демонстрации непрозрачных
объектов: 1 — источник света, 2 — вогнутое зеркало, 3 — объект,
4 — плоское зеркало, 5 — объектив, 6 — экран
Часто применяют приборы, имеющие двойную систему для проецирования как прозрачных, так и непрозрачных предметов. Такие приборы называются эпидиаскопами.
