Способ – литьё по выплавляемым моделям. Расчеты размеров отливки.
Точность отливки 8-5-7-6 ГОСТ 26645-85 где,
8- класс точности размеров;
5- степень коробления;
7- степень точности поверхности;
6– класс точности масс;
3– ряд припуска на механическую обработку
Плоскости. Для обрабатываемой поверхности детали
Рис.3
LД - номинальный размер детали;
LОА - наименьший размер отливки;
LО - номинальный размер отливки;
LОБ - наибольший размер отливки;
ТО- допуск отливки ([26] таб. 1, стр. 4);
Z – припуск на механическую обработку (средний) ([26] таб. 5, стр.8)
LО= (LД - Z) ± 0,5∙ТО (3)
Таблица 3 Плоскости. Для обрабатываемой поверхности детали
LД |
Шероховатость поверхности, (по чертежу детали), Rа |
ТО |
Z |
0,5∙ТО |
LО= (LД + Z) ±0,5∙ТО |
Размер на чертеже отливки |
40 |
6,3 |
0,9 |
1 |
0,45 |
(40+1+1)±0,5∙0,9=42±0,45 |
42±0,45 |
20 |
6,3 |
0,8 |
0,8 |
0,4 |
(20-0,8+1)±0,5∙0,8=20,2±0,4 |
20,2±0,4 |
10 |
6,3 |
0,64 |
0,8 |
0,32 |
(10+1-0,8)±0,5∙0,9=10,2±0,32 |
10,2±0,32 |
15 |
6,3 |
0,8 |
0,8 |
0,4 |
(15+1-0,8)±0,5∙0,8=15,2±0,4 |
15,2±0,4 |
15 |
6,3 |
0,8 |
0,8 |
0,4 |
(15+1-0,8)±0,5∙0,8=15,2±0,4 |
15,2±0,4 |
Плоскости. Для не обрабатываемой поверхности детали
LО= LД ± 0,5 ∙ ТО, (4) в соответствии с рисунком 4.
Расчеты приведены в таблице 4.
рис.4
Таблица 4 Размеры необрабатываемых поверхностей
LД |
ТО |
0,5 ТО |
LО= LД ± 0,5 ∙ ТО |
Размер на чертеже отливки |
120 |
1,2 |
0,6 |
120± 0,5 · 1,2 |
120± 0,6 |
Валы, отверстия. Для обрабатываемой поверхности детали

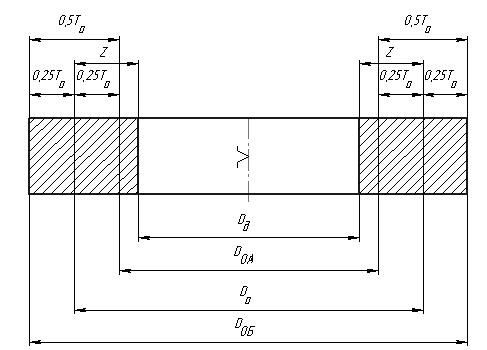

Рис. 5
Z – припуск на механическую обработку (средний) ([26] таб. 5, стр.8)
Отверстия (охватывающая поверхность)
Таблица 5 Размеры отверстий
DД |
Шероховатость поверхности, (по чертежу детали), Rа |
ТО |
Z |
0,5∙ТО |
DО = (DД - 2∙Z) ± 0,5 ТО
|
Размер на чертеже отливки |
30H11 |
3,2 |
0,9 |
1,3 |
0,45 |
(30-1,3∙2)±0,5∙0,9=27,4±0,45 |
27,4±0,45 |
44H9 |
1,6 |
1 |
1,5 |
0,5 |
(44-1,5∙2) ±0,5∙1=41 |
41±0,5 |
50 |
6,3 |
1 |
1 |
0,5 |
(50-1∙2) ±0,5∙1=48±0,5 |
48±0,5 |
Валы (охватываемая поверхность)
Таблица 6 Размеры валов
DД |
Шероховатость поверхности, (по чертежу детали), Rа |
ТО |
Z |
0,5∙ТО |
DО = (DД - 2∙Z) ± 0,5 ТО
|
Размер на чертеже отливки |
80 |
6,3 |
1,1 |
1,1 |
0,55 |
(80+1,1∙2)±0,5∙1,1=82,2±0,55 |
82,2±0,55 |
60H11 |
3,2 |
1 |
1,4 |
0,5 |
(60+1,4∙2) 0,5∙1=62,8±0,5 |
62,8±0,5 |
