2.2. Расчёт и конструирование режущего инструмента
Для операции 025 Сверлильная был спроектирован режущий инструмент – комбинированное сверло-цековка, материал Т5К10/Р6М5.
Рис. 18 режущий инструмент.
Материал заготовки - 35ХМЛ с пределом прочности = 600 МПа ( 60 кгс/мм )
Сверло Т5К10
1. Для выполнения отверстия Ø8h14 глубиной 10мм диаметр сверла D должен быть 8 мм; по ГОСТ 885_77* указанный диаметр имеется.
2. Определяем режим резания по нормативам [18]:
а) Подача на оборот:
S =0,136 мм/об (см. пункт 1.7).
б) Скорость резания = 21 м/мин (см. пункт 1.7).
3. Осевая составляющая силы резания
Ро=2513,3 Н
4.Момент сил сопротивления резанию (крутящий момент):
Mкр = 1467,7 Н·мм (см. пункт 2.12).
Цековка Р6М5
Крутящий момент:
, Н.м. (20)
Mp- крутящий момент, Н.м.
D=18 мм - диаметр цековки,
S= 0,136 мм/об - подача,
Cм=0,0345
y= 0,8;
q= 2,0
= коэф. на обр. материал ([5] табл. 31, с. 436).
Н.м. (1890кгс·мм=1,89кгс·м)
Осевая сила:
, H (22)
Po – осевая сила, H
Mp- крутящий момент, Н.м.
D- диаметр сверла, мм
S- подача, мм/об
Ср= 68.
D=18 мм.
S= 0,136 мм/об.
y= 0,7 ; q=1,0.
=0,84 - коэффициент на обрабатываемый материал.
H
5. Определяем номер конуса Морзе хвостовика (рис.19)

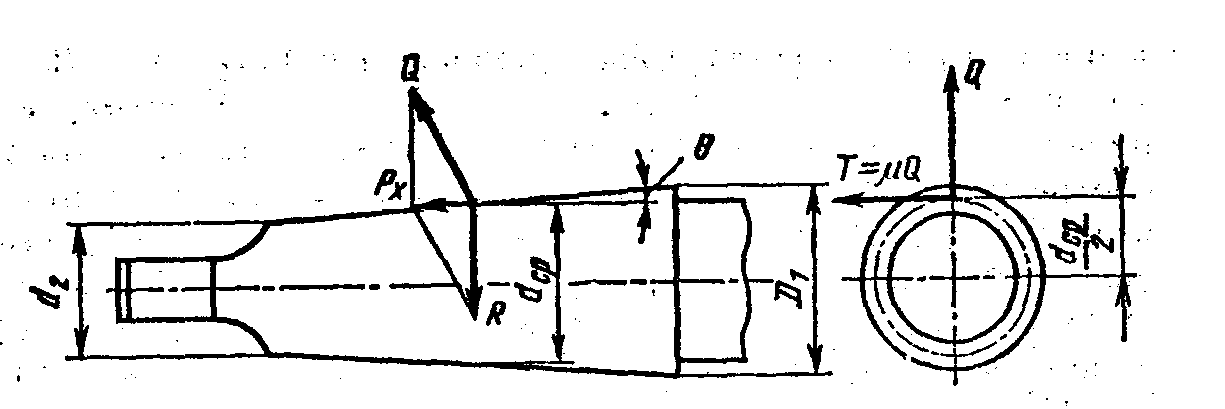

Схема сил, действующих на конический хвостовик сверла рис. 19
Определяется по большему крутящему моменту и осевой силе резания. Наибольшая сила резания 2539Н и крутящий момент 18,9Н∙м возникает при цековании, т.к. диаметр цековки больше.
Осевую составляющую силы резания Р можно разложить на две силы: Q— действующую нормально к образующей конуса: , —где - угол конусности хвостовика, и силу R — действующую в радиальном направлении и уравновешивающую реакцию на противоположной точке поверхности конуса.
Сила Q создает касательную составляющую Т силы резания; с учетом коэффициента трения поверхности конуса о стенки втулки
Момент трения между хвостовиком и втулкой
Приравниваем момент трения к максимальному моменту сил сопротивления резанию, т. е. к моменту, создающемуся при работе затупившимся сверлом, который увеличивается до З раз по сравнению с моментом, принятым для нормальной работы сверла.
Следовательно,
Средний диаметр конуса хвостовика:
или
где 18,9 Н∙м ( 1890 кгс∙мм) момент сопротивления сил резанию; Рx = 2539 Н ( 254 кгс) — осевая составляющая силы резания; = 0,096.— коэффициент трения стали по стали; угол для большинства конусов Морзе равен приблизительно 1°30’; sin 1°З0’ = 0,02618; 5’ — отклонение угла конуса;
dср = = 15.12 мм
в единицах СИ
По ГОСТ 25557 – 82 выбираем ближайший больший конус, т.е. конус Морзе №2 с лапкой, со следующими основными конструктивными размерами:
Рисунок 20. Конус Морзе
D=17,78мм
D1=18 мм;
d=14мм;
l=80 мм;
а=5,0 мм;
е=16 мм
b=6,3 мм
r=6,0 мм
Конусность: 1 : 20,020 = 0,04995;
= 1º25`43``
6. Толщину d сердцевины сверла выбирают в зависимости от диаметра сверла:
D, мм ……. 0,25 – 1,25 1,5 – 12,0 13,0 – 80,0
d , мм ……..(0,28 – 0,20)D (0,19 – 0,15) D (0,14 – 0,25) D
Принимаем толщину сердцевины у переднего конца сверла равной 0,15 D. Тогда d = 0,15 D = 0,15∙8= 1.2 мм.
Утолщение сердцевины по направлению к хвостовику 1,4 – 1,8 мм на 100 мм длины рабочей части сверла. Принимаем это утолщение равным 1,5 мм.
7. Обратная конусность сверла (уменьшение диаметра по направлению к хвостовику) на 100 мм длины рабочей части должна составлять:
D, мм …………………………… До 6 Св. 6 Св. 18
Обратная конусность, мм …….. 0,03 – 0,08 0,04 – 0,10 0,05 – 0,12
Принимаем обратную конусность 0,06 мм.
Устанавливаем основные технические требования и допуски на размеры сверла (по ГОСТ885 – 77*).
Предельные отклонения диаметров сверла D=8h9. Допуск на общую длину и длину рабочей части сверла равен удвоенному допуску по14-му квалитету с симметричным расположением предельных отклонений (± по
ГОСТ 25347-82.
Предельные отклонения размеров конусов хвостовика устанавливают по ГОСТ2848 – 75* (степень точности АТ8). Радиальное биение рабочей части сверла относительно оси хвостовика не должно превышать 0,1 мм. Углы 2φ=118º±2º;2φ =70º . Угол наклона винтовой канавки .
Предельные отклонения твердости рабочей части сверла 63 – 66 HRC ,у лапки хвостовика сверла 32 – 46,5 HRCэ.
Так как используемый станок JRD-720R оснащен конусом шпинделя mk-4, а конус режущего инструмента mk-2, то для применения специального режущего инструмента будет использоваться переходная втулка с mk-4 на mk-2.
