6.3. Основные уравнения теории постоянного магнитного поля
Так же как из закона Кулона и принципа суперпозиции можно получить уравнения, описывающие постоянное электрическое поле, из закона Био - Савара - Лапласа (6.1) и принципа суперпозиции (6.4) можно получить уравнения для векторной функции
В = В (r),
описывающей постоянное магнитное поле. Эти уравнения имеют вид:
=μo I
=0

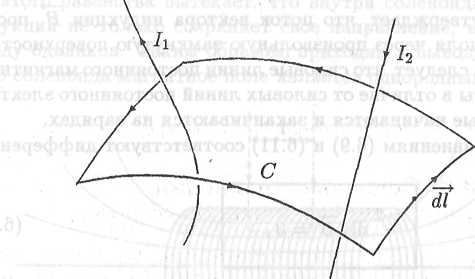

Левая часть уравнения (6.8) есть циркуляция вектора В магнитной индукции по произвольному замкнутому контуру С, а правая часть пропорциональна алгебраической сумме I токов, охватываемых этим контуром (рис. 6.4). Направление обхода контура С (т.е. направление вектора dl) может быть выбрано произвольно. При этом ток, охватываемый контуром, считается положительным, т.е. входит в сумму I со знаком "плюс", если его направление связано с обходом контура правилом правого винта. В противном случае ток считается отрицательным. На рис. 6.4 токи I1 и I2 охватываются контуром С, а ток I3 - нет. При этом сумма токов I = I1 и I2, так как ток I1 - положителен, а ток I2 -отрицателен.
■ ■
Рис. 6-4- К формулировке теоремы о циркуляции вектора В
Если ток течет не по проводам, а в сплошной среде, то он описывается векторным полем j = j(r) плотности тока. В этом случае сила тока I, охватываемого контуром С, равна потоку вектора j плотности тока через произвольную поверхность S, натянутую на этот контур (рис. 6.5):
I = (6.10)
где направление нормали п к поверхности S связано с обходом контура правилом правого винта. При этом вместо уравнения (6.8) следует записать

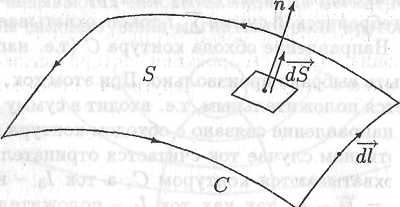

Рис. 6.5. Поверхность S, натянутая па контур С
Интегральным уравнениям (6.9) и (6.11) соответствуют дифференциальные уравнения
(6.12)
divB =0
rot В = μo j . (6.13)
Векторное поле, удовлетворяющее условиям (6.9) или (6.12), называют вихревым, или соленоидальным. Таковым является постоянное магнитное поле.
6.4. Магнитное поле бесконечно длинного соленоида
Соленоид - это проволочная катушка цилиндрической формы. Его можно представить себе как множество сложенных в стопку круговых витков с током. Силовые линии магнитного поля, создаваемого электрическим током в соленоиде, показаны на рис. 6.6. Как видно из этого рисунка, внутри соленоида силовые линии почти прямые. Чем длиннее соленоид, т.е. чем больше его длина по сравнению с его радиусом, тем меньше кривизна силовых линий внутри соленоида. В таком случае вектор В магнитной индукции поля внутри соленоида будет направлен параллельно его оси. Причем так, что его направление будет связано с направлением тока в соленоиде правилом правого винта. Направим ось х вдоль оси соленоида. При этом проекция вектора магнитной индукции на ось х будет равна его модулю, а все другие его проекции будут равны нулю:
Bx =B, By =Bz =0.
Подставим эти проекции вектора В в уравнение (6.12). Получим
B/x = 0
Из этого равенства вытекает, что внутри соленоида вектор магнитной индукции не только сохраняет свое направление, но его модуль здесь всюду одинаков. Таким образом, приходим к выводу, что внутри длинного соленоида магнитное поле является однородным.
.

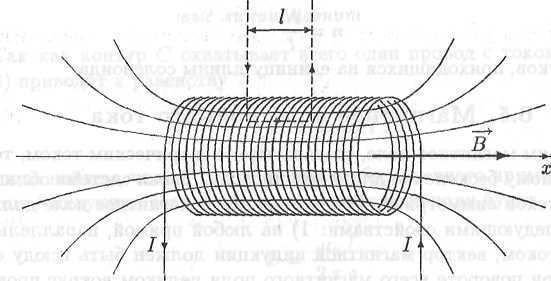

Рис. 6.6. Магнитное поле соленоида
Найдем модуль вектора магнитной индукции поля внутри соленоида при помощи теоремы (6.8) о циркуляции этого вектора. В качестве контура С, по которому будем вычислять циркуляцию вектора магнитной индукции, выберем ломанную линию, изображенную пунктиром на рис. 6.6. Отрезок этой линии длиной l находится внутри соленоида и совпадает с одной из силовых линий магнитного поля. Две перпендикулярные этому отрезку прямые начинаются на его концах и уходят в бесконечность. Во всех точках этих прямых вектор магнитной индукции или перпендикулярен им (внутри соленоида), или равен нулю (вне соленоида). Поэтому скалярное произведение В dl в этих точках равно нулю. Таким образом, циркуляция магнитной индукции по рассматриваемому контуру С будет равна интегралу по отрезку силовой линии длиной l. С учетом того, что модуль вектора магнитной индукции есть постоянная величина будем иметь
= =B =B l
Пусть число витков соленоида, охватываемых контуром С, равно N. При этом сумма токов, охватываемых контуром, будет равна NI, где I - сила тока в одном витке соленоида. Теорема (6.8) приводит к равенству
Вl = μo NI,
из которого найдем магнитную индукцию поля в соленоиде:
В = μo nI
(6.14)
где n=N/l
n-число витков, приходящихся на единицу длины соленоида.
