Пользование автомобилем
Двери, сиденья, размещение багажа
Дверь со стороны водителя отпи- рается и запирается снаружи ключом. Для открытия двери ручку потяните к себе.
Дверь со стороны пассажира запи- рается на внутреннюю защелку 1, ко- торая может быть в двух положениях (рис. 5):
А — дверь отперта, В — дверь за- перта.
Подняв фиксатор, можно передви- нуть переднее сиденье в удобное поло- жение под рост водителя и пассажира (рис. 6).

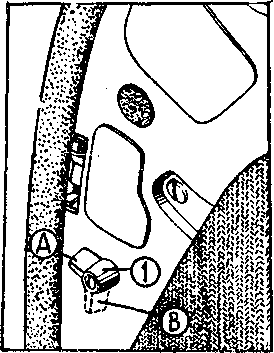

Рис. 5. Открытие и запирание пра- вой двери изнутри автомобиля.
По желанию водителя или пасса- жира спинка переднего сиденья может устанавливаться в одно из фиксируе- мых положений, для чего следует
потянуть за рукоятку (см. рис. 7) под сиденьем, а другой рукой наклонять спинку. При отпускании рукоятки спинка фиксируется. Для устройства спальных мест:
Рис. 6. Регулирование наклона спинки передних сидений.
Рис. 7. Расположение фиксатора переднего сиденья.
1. Сдвиньте передние сиденья в крайнее переднее положение.
2. Выведите спинку заднего сиденья из упоров и, слегка накло- нив ее, снимите с шарниров.
3. Приподнимите подушку заднего сиденья с шипов и сдвиньте его назад.
4. Потянув за рукоятку, опустите спинку переднего сиденья так, чтобы она опиралась на пол рядом с шипами подушки заднего си- денья; при этом сиденье должно быть зафиксировано на салазках.
5. Затем спинку заднего сиденья следует уложить на спинки передних сидений (см. рис. 8).
Рис. 8. Положения сидений при устройстве спальных мест в кузове: а — спинка переднего сиденья; б — спинка заднего сиденья.
Доступ к заднему сиденью осуществляется за счет откидыва- ния переднего сиденья.
Пространство для размещения багажа находится за спинкой заднего сиденья (рис. 9). Откинув спинку, можно значительно увеличить это пространство.
Дверные карманы предназначены для различной литературы, а карман под панелью приборов — для мелких вещей.
Багажник
Для открывания багажника рукоятку, расположенную слева под панелью приборов, потяните на себя, освободив замок (рис. 10). Затем, приподняв крышку багажника, -нажмите на предохранитель- ный крючок (рис. 11).
Рис. 9. Размещение багажа за спинкой заднего сиденья.
Рис. 10. Расположение рукоятки открытия багажника.
Рис. 11. Освобождение предохранителя крышки багажника.
Подняв крышку, установите ее на подпорку. В багажном отсеке размещены: бензобак, запасное колесо, бачок стеклоомывателя, блок предохранителей, а под полом багажника — аккумуляторная батарея и бачок главного тормозного цилиндра.
Закрывать крышку следует плавно, без ударов.
Моторный отсек
Для открывания моторного отсека — откройте левую дверь и нажмите пальцем на планку тяги замка (рис. 12).
Подняв капот моторного отсека, установите его на подпорку.
Пуск двигателя
Исправный двигатель пускается легко. Однако, в отдельных случаях, особенно в холодную погоду, могут возникнуть трудности
из-за незнания приемов пуска двигате- ля с воздушным охлаждением. Поэтому необходимо строго выполнять указания данной инструкции, нарушение которых может привести к затруднениям при запуске и увеличенному износу деталей двигателя.
Необходимо помнить, что примене- ние вязких летних масел (Дп-11 или ДС-11) в холодное время года затруд- няет пуск двигателя, приводит к раз- рядке аккумуляторной батареи и уве- личивает износ деталей при пуске. В холодное время года применяйте масла АС-8 или Дп-8.
Рис. 12. Планка тяги
замка моторного отсека.
Пользоваться воздушной заслонкой карбюратора при пуске следует толь- ко в случаях, рекомендуемых ниже, так как при излишнем обогащении смеси неиспарившийся бензин, попа- дая на электроды и юбочки изоляторов свечей, намного ухудшает искрообразование и затрудняет пуск двигателя.
