Чтобы снизить воздействие рассеянного излучения:
Всегда работать с узким пучком излучения.
Использовать отсеивающую решетку.
Отсеивающая решетка.
Располагается непосредственно в столе рентгеновского аппарата (дека стола) и служит для отсеивания рассеянного излучения.
Состоит из тонких пластинок свинца, разделенных между собой рентгенопрозрачными прокладками.
Свинцовые пластины поглащают большую часть фотонов рассеянного излучения, траектория движения которых отличается от первичного пучка.
Через рентгенпрозрачные пластинки выходят фотоны несущие полезную информацию.
2 вида:
Вертикальная.
Растр – мелкие решетки.
Чем больше частота свинцовых пластин, тем больше поглощается вторичного излучения.
Основные параметры решетки.
Отношение решетки.
Фокусное расстояние.
Разрешение.
Отношение решетки численно равно отношению высоты свинцовых пластин к расстоянию между ними (между двумя соседними пластинами).
Чем выше отношение решетки, тем в большей степени она поглощает первичное и вторичное излучение.
Фокусное расстояние решетки.
Расстояние от решетки до места схождения рентгеновских лучей.
Рентгеновский луч идет перпендикулярно решетке и точно должен соответствовать ее центру.
Разрешение или частота решетки.
Указывается в количестве линий на сантиметр квадратный и соответствует количеству пластин в 1см².
Лекция № 5 Фотолабораторный процесс в рентгенологии
Рентгенографическое изображение можно получить на многих материалах, покрытых фото эмульсионным слоем (основной ингредиент) – стекло, пластмасса, бумага.
Рентгенографическая пленка – является приемником рентгеновского изображения.
Состав рентгенографической пленки.
Состоит из двух основных слоев :
Основа.
Гибкая, тонкая (0,15 – 0,2мм) достаточно прозрачная для видимого света подложка (пленка) выполненная из триацетилцеллюлозы.
В настоящее время вместо пленки, изготовлявшейся на горючей нитроцеллюлозной основе, в противопожарных целях выпускается пленка на менее горючей ацетатной основе.
Фотоэмульсия.
На основу с двух сторон тонким слоем наносится фотографическая эмульсия.
Кроме этого на пленку наносят:
Слой желатина – специальный клей.
Водопроницаемый лак.

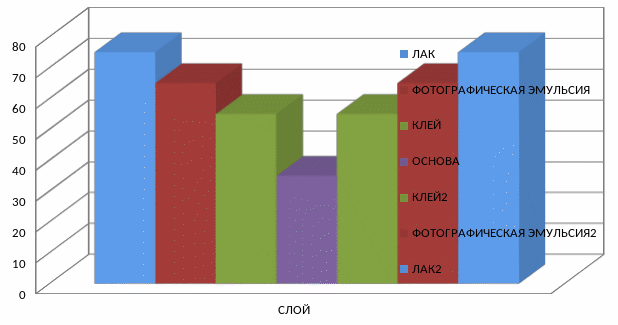

Обычная двухслойная пленка состоит из 7-ми слоев.
На пленках для маммографии один слой не наносится.
Процесс флюоресценции, происходящий в кассете затрагивает два эмульсионных слоя: верхний и нижний.
Состав фотографической эмульсии.
Основной градиент – светочувствительное вещество.
В качестве него используется Бромистая соль серебра (Ag Br) – галогенное серебро. Как наиболее чувствительное к рентгеновскому излучению и видимому свету (участвует в процессе проявления).

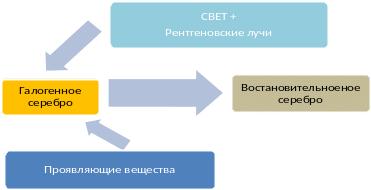

Галогенное серебро в ряде химических реакций превращается в металлическое серебро (восстановительное).
Рентгеновские лучи воздействуют на галогенное серебро изначально в ходе флюоресценции или свечения, химическая связь Ag Br становиться не прочной. При добавлении проявляющего вещества Ag восстанавливается до металлических ионов, а Br вступает в реакцию с элементами проявляющего вещества и участвует в проявлении.
Галогенное серебро чувствительно к свету (синефиолетового спектра) и почти не реагирует на желтое, красное и инфракрасное излучение.
