Динамическую нерезкость убрать невозможно!!! Сущность цифрового изображения.
Рентгеновское изображение при преобразовании в цифровое разбивается на мелкие частицы – пикселы.
Яркость пикселов определяется степенью поглощения излучения тканями.
Точки (пикселы) соединяясь в одно целое образуют основу.
В результате получается матрица (основа) с размерностью: количество строк на число столбцов.
Размеры матрицы цифрового изображения составляют от 1024х1024 до 4096х4096.
Основа имеет разные объемы в зависимости от модификации аппарата и его функциональных особенностей.
Яркость каждой точки (пиксела) в цифровом рентгеновском изображении представлена 12 битами (оттенками), что позволяет одновременно дифференцировать как плотные, так и легкие структуры.
Аналоговая пленка рассчитана на 6 оттенков (от белого, до черного).

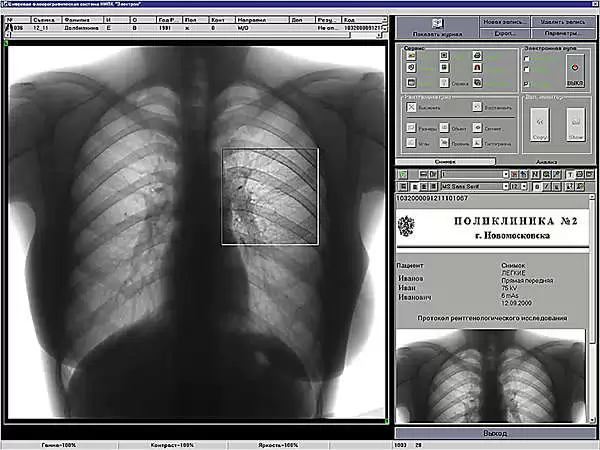

Рабочее окно (рентгенография легких).
В цифровой рентгенографии существует 2 вида диафрагм:
Квадратная.
Круглая.
Основы метода получения цифрового изображения.
Оцифровка подразделяется на 3 вида. Эти виды зависят от метода получения и обработки рентгеновского изображения.
Оцифровывание рентгеновского изображения, получаемого на выходе с усилителя рентгеновского излучения (УРИ).
Применение запоминающих люминофорных пластин.
Использование полупроводниковых детекторов для регистрации рентгеновского изображения.
Принцип работы.
У этих аппаратов помимо генератора имеется усилитель рентгеновского изображения (УРК) – позволяет снизить лучевую нагрузку.
Используют кассету с пластиной. Выполнив снимок, кассету помещают в аппарат, преобразующий рентгеновское изображение.
Ручное управление. Нажимаем на кнопку и центрируем.
1. Оцифровывание рентгеновского изображения, получаемого на выходе с усилителя рентгеновского излучения (УРИ).
Наиболее широко используемым методом получения цифровых изображений является использование подсистем, позволяющих оцифровывать видеосигнал с выхода УРИ.
1-й вид аппаратов использует систему АЦП – аналого – цифровой преобразователь.
Накапливает информацию от рентген – снимков и преобразует их в цифровой код.
ДЕТЕКТОР
РЕГИСТРАТОР
АЦП
МОНИТОР КОМПЬЮТЕРА
Сам детектор регистрирующий изображение находится в столе
Регистратор автоматически передает изображение в систему АЦП
Преобразуется в цифровое
Подается на монитор компьютера.
Время – 2 минуты.
Эти аппараты работают в ручном режиме (мАс и кВ) – светлее и темнее.
Усиление рентгеновского изображения позволяет снизить лучевую нагрузку.
АЦП – регулярно измеряет амплитуду видеосигнала во время исследования и в зависимости от ее величины присваивает ей цифровое значение.
Число сжатия измерений, выполненное в секунду – частота модуляции.
Чем выше частота, тем более точнее будет оцифрован видеосигнал.
Снижение частоты модуляции делает снимки крупно зернистыми.
Разрешение получаемого цифрового изображения (четкость).
Разрешение ЭОП – электронно оптический преобразователь.
Определяется системой УРИ – усилитель рентгеновского изображения.
Если четкость снимка снижена, то проблема в этих двух элементах.
