Основные блоки флюорографа.
Генератор.
Рентгеновская трубка.
Кабина, защищающая от рентгеновского излучения.
Флюресцентный экран.
Система регистрации изображения.
Получение флюорографического изображения.
Рентгеновское излучение, создаваемое рентгеновской трубкой, проходит через тело пациента.
Затем через отсеивающую решетку попадает на люминесцентный экран. Есть единичные цифровые аппараты, где нет отсеивающей решетки. Зерна элюминофора, как у голубого экрана.
Полученное световое излучение фокусируется на пленку или ПЗС с матрицей с помощью оптической системы. (кассета не используется).
Люминесцнентный экран.
Рабочее поле соответствует размеру грудной клетки взрослого человека. 139х391мм – при пленочной флюорографии.
Экран изготавливается на основе люминофора GdO2S (гадолиний).
Перед экраном устанавливают растр (ячейковый или линейный) для осечения рассеянного рентгеновского излучения.
Оптическая система.
Важным ее параметром является – светосила.
Чем выше светосила, тем с большей интенсивностью световой поток попадает на регистрирующее устройство.
ОС умеренно искажает изображение на его переферической части.
В флюорографии – аппарат, рентгеновский экран, фотокамера объеденены в светонипроницаемую систему, что позволяет делать съемку в светлом помещении.
Существует два варианта пленочной флюрографии.
Крупнокадровая (пенка размером 70х70мм либо 100х100мм).
Мелкокадровая (32х32мм)
В аппаратах используется рулонная пленка, которая автоматически прокручивается после экспозиции.
Пленочная флюорография может быть двух видов.
Прямая.
Флюорограф находится на одной линии с рентгеновской трубкой и экраном.
Угловая.
Флюорографический поток света приломляется системой зеркал *система линз преломляет поток излучения).
За качество флюорографического изображения отвечает:
Эффективная ширина фокусного пятна рентгеновской трубки.
Коэффициент преобразования потока рентгеновского излучения в свет.
Оптические характеристики флюорографической камеры.
Флюорографическая чувствительность пленки.
Преимущества метода:
Экономичный.
Высокая производительность.
Относительно удобная архивация.
Недостатки:
Снижена информативность снимка.
Повышенная дозавая нагрузка.
Цифровые флюорографические аппараты.
Стационарные с ПЗС – матрицей.
Стационарные сканирующие.
Передвижные цифровые кабинеты.

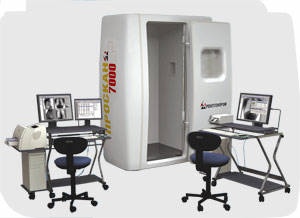

Стационарные с пзс – матрицей.
Позволяют практически мгновенно увидеть выполненный снимок.
Возможность обработки изображения графическими фильтрами.
Данные о пациенте и флюорографию легко архивировать.
Возможность переслать данные по электронной почте.

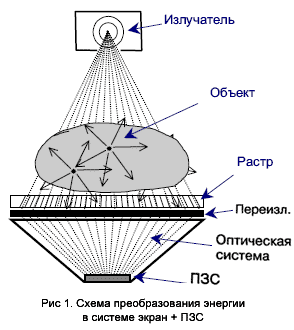

Процесс получения изображения.
Р ентгеновское излучение проходит через грудную клетку пациента и попадает на переизлучающий экран (400х400мм²).
На нем излучение преобразуется в видимое изображение.
С помощью системы линз изображение на переизлучаемом экране уменьшается до размера детектора ПЗС (25х25мм²).
С ПЗС сигналы считываются электроникой и передается в компьютер.
После соответствующей обработки на экране монитора появляется рентгеновское изображение.
Недостатки:
В связи с потерей света в системе линз не удается существенно снизить дозу облучения пациента.
Рассеянное в теле пациента рентгеновское излучение формирует на переизлучающем экране ложный образ.
Для этого используют РАСТР, что вынуждает еще больше использовать дозу облучения.
