Положения уровня Ферми в полупроводниках и диэлектриках
,где - химический потенциал
( наибольшая энергия, которую
имеет электрон при абсолют -
ном нуле).Эту величину также
называют энергией (границей)
Е Ферми EФ (ЕF)
Уровень Ферми находится в запретной зоне 32 практически посередине, иначе бы малая разность потенциалов, малая напряжённость поля приводили бы к появлению тока
Е – Еф – порядка 0,5 эВ; к*Т (при комнатной температуре) – сотые эВ; е10 – 20 много больше единицы, следовательно, единицей можно пренебречь. Значит, при распределении электронов в проводнике или диэлектрике можно использовать распределение Больцмана
Eп
ЕФ
Ев ne= np
Закон действующих масс
ne≈ np т. к. не все электроны, ушедшие из валентной зоны попадают в зону проводимости.
Т. е. произведение ne на np пи данной температуре есть величина постоянная - закон действующих масс
Концентрация электронов и дырок в примесных полупроводниках
Концентрация электронов в донорном полупровод- нике
ND – концентрация атомов донора
Концентрация доноров в акцепторном полупровод- нике
NА – концентрация атомов акцептора
В донорном полупроводнике основные носители заряда – электроны, а в акцепторном – дырки
Зависимость концентрации носителей от температуры
ТS – температура истощения; ТI - температура собственной проводимости
33
ln ne
1/TI 1/TS 1/T
Повышаем температуру, проводимость будет расти, но потом остановится, т. к. все электроны уйдут с уровня примеси, в течении какого-то времени с повышением
температуры проводимость не растёт. Температура повышается далее, возникает собственная проводимость.
Неравновесные носители
При любой, даже очень низкой, будут переходить из валентной зоны в зону проводимости за счет теплового движения. Это привело бы к непрерывному росту проводимости.
Процессу увеличения проводимости препятствует обратный процесс – рекомбинация электронов с дырками.
При каждой температуре устанавливается какая-то
равновесная концентрация носителей Кроме равновесной концентрации создается дополнительная концентрация – неравновесная, за счет облучения полупроводника рентгеновскими лучами, светом, радиоактивными излучениями, впрыском (инжекцией) электронов. Эти процессы являются неравновесными, они создают неравновесные концентрации.
n=n0+Δn – окончательная концентрация, где n0 – концентрация равновесных носителей, Δn – неравновесных
Количество неравновесных носителей резко возрастает, а затем уменьшается.
dn/dt = d(Δn)/dt; R~ Δn, R – рекомбинация
R= - (1/τ)* Δn “-“ т.к. за счёт рекомбинации количество носителей уменьшается; d(Δn)/dt= - Δn /τ, где τ – время жизни носителей
Прологарифмируем: d(Δn)/ Δn = -dt /τ
ln Δn – ln c = - t/τ; Δn = c*e – t/τ
Δn = Δno*e – t/τ – изменение кол-ва неравновесных носителей со временем
τ – время в течении кот-го неравновесных носителей уменьшается в е раз
Диффузионная длина l – это путь, который проходит носитель за время жизни
34
в молекулярной теории
D – коэффициент диффузии
Формула Эйнштейна
, где V0 – коэффициент пропорционально
сти (скорость в поле единичной напряжённости)
Фотопроводимость
Одно из проявлений неравновесных носителей поглощение света в среде.
J
dx
Количество поглощаемого света пропорционально толщине слоя dx и пропорционально интенсивности
dJ ~ J*dx
К – коэффициент поглощения, учитывающий
индивидуальные свойства среды.
dJ= - k*J*dx; dJ/J = - k*dx; lnJ – lnC = - k*x; J=J0e – k*x
Для видимого света в К~106
Полупроводники очень сильно поглощают свет.
Свет падает на полупроводник и
П выбивает электрон из зоны
валентности. Электрон переходит
в зону проводимости, возникает
внутренний фотоэффект.
В Что бы возник внутренний
фотоэффект нужно, что бы
энергия была h*υ=EП – EВ; h*c/λ= (EП – EВ);
λK=h*c/(EП–EВ) – красная граница внутреннего фотоэффекта
Это приведёт к увеличению проводимости полупроводника. Далее электрон ????? Это приведёт к увеличению температуры полупроводника
или появляется квант света. Такой переход называется излучательным, а если не появится квант света, то – без излучательным
Если полупроводник является донорным
П λK=h*c/ (EП – E1)
Электрон переходит с уровня
Е1 донора. Разность энергий очень
мала. Поэтому красная граница
В находится в инфракрасной
области спектра. Однако при комнатной температуре уровни примесей истощают-35
ся,и что бы полупроводник «чувствовал» инфракрас -
ное излучение его приходится охлаждать
Пусть на полупроводник падает излучение интенсивностью J, если к – коэффициент поглощения,
то J*к поглощенная интенсивность. Если поглощается энер-гия h*υ, то (I*к)/(h*υ) – количество поглощенных квантов, если β - квантовый выход, то ((I*к)/(h*υ))*β – количество электронов которое возникло в полупроводнике. Но кол-во рекомбенированных электронов n/τ
; ;
;
-. фотопроводимость полупроводника.
Фотопроводимость полупроводника подчиняется зако
ну Ома. – столько получается электронов за счёт поглощения 1 кванта света.
Экситоны
Вырванный из валентной зоны электрон не обязательно переходит в зону проводимости, иногда он находится вблизи образовавшейся в валентной зоне дырки. Такая система напоминает атом водорода. Эта система обла-
дает дискретным спектром излучения. Возможность существования экситонов предсказал Френкель.
После образования экситона либо происходит рекомбинация электрона с дыркой, либо электрон переходит в зону проводимости и возникает электрон-
нодырочная проводимость

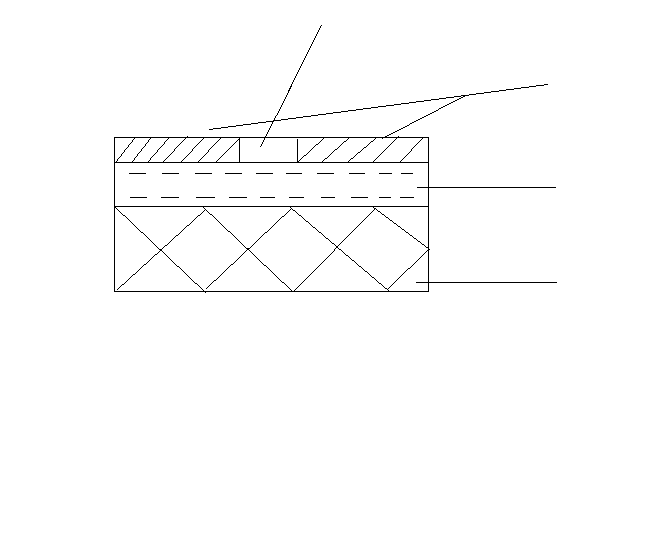

Фотосопротивление
эмаль
металлические
электроды
слой
полупроводника
диэлектрическая
подложка
В качестве полупроводника используется серистый кадмий (0,8 – 0,9 мкм – максимальная чувствительно-
сть).При облучении проводимость изменяется в 105 раз
по сравнению с отсутствием света (темновым током).
Электрография
Берут бумагу и покрывают тонким слоем окиси цинка. Эту бумагу облучают светом криптоновой (ксеноно-
вой) лампы. Затем на поверхности образуется заряд. 36
Затем на эту поверхность с помощью линз фокусируют изображение. Куда свет попадает, там бумага разряжается, куда не попадает, там не разряжается.
Затем бумагу обдувают графитовым порошком и нагревают, закрепляя изображение. Можно получать и цветные фотографии.
Термосопротивление
Проводимость зависит температуры по экспонен- циальному закону
На этом основано создание термосопротивлений.
Микротермисторы – очень малые размеры, очень малая теплоёмкость можно получить 6 значащих цифр.
Кристаллические счетчики излучения
Счётчик Гейгера - Мюллера
v
Как только пролетит частица, возникает ионизация, скачок напряжения. С помощью него считаются час-
тицы больших энергий. Вместо него ставят кристалл.
Каждая пролетевшая частица вызывает скачок тока ???
Люминесценция
Излучения бывают: тепловым и люминисценсным (их большинство, оно не определяется температурой). Химилюминисценция – химические реакции. Под действием света фотолюминисценция после облучения других предметов (флюросценция и фосфоросценция)
, где I - интенсивность света, t – время, τ – const (10 – 8 c) Закон Стокса характерен; в-1÷2 величина порядка, α=√I0
Длина вторичного излучения больше длины волны первичного излучения
П hν
hν
Е1
В
Вудт обнаружил, что и есть резонансная люминесцен-
ция излучается та же длина волны что и возбуждающая, обнаружено на парах натрия. Там имеются дополнительные уровни. На эти уровни попадают электроны. 37
Фосфоры – вещества, у которых есть дополнительные уровни
Лазеры
Maser – микроволновой усилитель излучения
Laser – световой --//--//--
Лазер – источник мощного монохроматического когерентного практически не расходящегося излучения
Рубиновый лазер – цилиндрик из окиси Al с примесью окиси хрома. Основной элемент лазера – рабочее тело,в котором осуществляется инверсная заселенность
Т=0 Т>0 T=∞ T<0
При инверсной заселенности образуется отрицательная температура. Отрицательная температура является следствием того, что формула Больцмана описывает равновесное процессы, инверсная населенность описывает неравновесные процессы
10-8 3
2 метастабильный уровень
10-3
1
После облучения кристалла рубина в нем возникнет
почти 100% инверсная заселенность
зеркало полупрозрачный
экран
Облучаем кристалл светом, все атомы возбуждаются, в среде возникла инверсная заселенность. Один атом испустил квант света. Только один атом будет распространяться вдоль оси из сотен тыс. дойдут до полупрозрачного зеркала часть света вылетит, а часть отразится I
λ
Эллиптическое зеркало вдоль одной прямой фокальной оси располагают криптоновую трубку, а вдоль другой рубиновый цилиндр. Всякий луч исходящий из 1 фоку-
са будет отражен от 2. кроме рубина можно применить: BaF2+U, CaF+U 38
Газовые лазеры (Ge и Ne) помещается в цилиндровую трубку, на торцах которой помещаются зеркала. СО2-лазер с азотом
Полупроводниковые лазеры-лазеры AsGa – 1 контакт, арсенид фосфид галлия – другой складывается
Лазерный луч может быть, как угодно хорошо сфокусирован
F=f(n), n – показательное преломление, кот-е зависит от длины волны. С помощью лазеров режет тонкие металлические пластины, ткани, сварку, система посад-
ки самолетов, прокладывают тоннели. Использование монохроматичности лазерного луча для фокусировки
Голография – изобреталась несколько раз. Она позво-
ляет наблюдать предметы (искусства) с разных сторон
и хорошим изображением. Научные задачи – спектрография использование монохроматического излучения. Определить можно расстояние, медицина, лазерный скальпель
