Расчёт балок в системе COMPASS

Лабораторная работа №2 расчет составной балки на неподвижную нагрузку

  1. Запуск программы на счёт

Для запуска программы COMPASS Studio – дважды щелкните мышкой по ярлыку программы, расположенном на рабочем столе Windows . Другой способ состоит в выборе пункта из главного меню Windows, активизируемого кнопкой “Пуск”. В любом случае после успешного запуска на экране появиться главное окно программы.

  1. С оздание своей папки и задание типа схемы

В главном окне открываем меню команд Файл/ Новая задача или нажимаем кнопку . Далее выбираем тип схемы. Для балок выбираем Тип схемы 2 - Плоская система с двумя линейными и одной угловой степенями свободы.

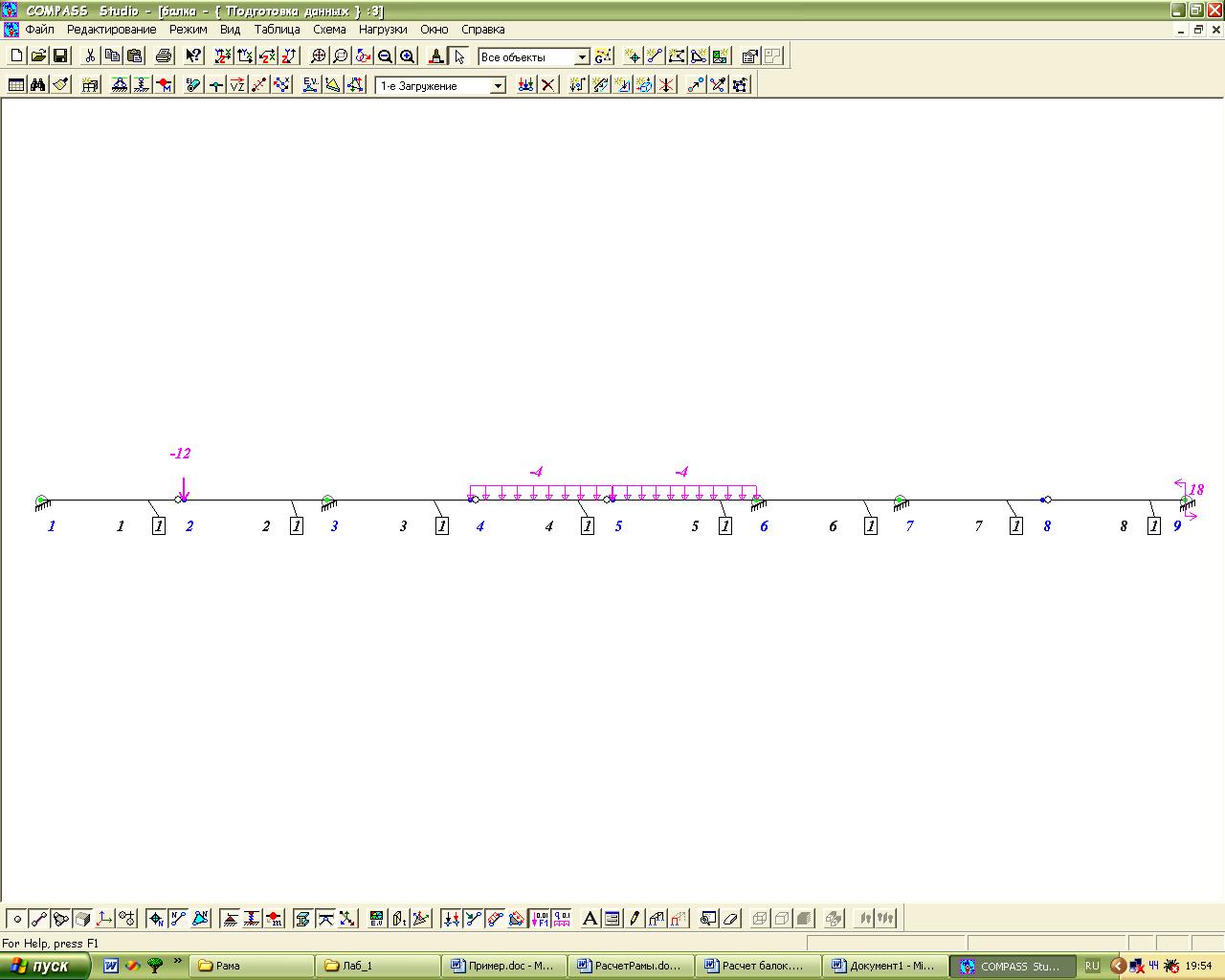

В строке Папка должен быть указан путь к папке, где будет создана база данных нового проекта, например G:\Stud\ГСХ_05_1. Для этого нажимаем кнопку Обзор и находим папку Stud. (В ауд. Г-102 все данные сохраняются на COMP_15 в папке Stud). Далее открываем (или создаём) папку группы (например, ГСХ_05_1). В этой папке каждый студент создает свою личную папку (нажатием кнопки ). В качестве имени папки используем свою фамилию (при этом не использовать символы минус, пробелы, точки). Нажимаем <ОК>, чтобы вернуться в окно Новая задача. В строке Имя вводим имя задачи. Такое же имя получит папка, в которой будут храниться файлы, относящиеся к этой задаче. Например, Балка и т.п. Нажимаем кнопку Создать, появляется окно {Подготовка данных}:1. В верхней части этого окна указано имя проекта (Рис.2).

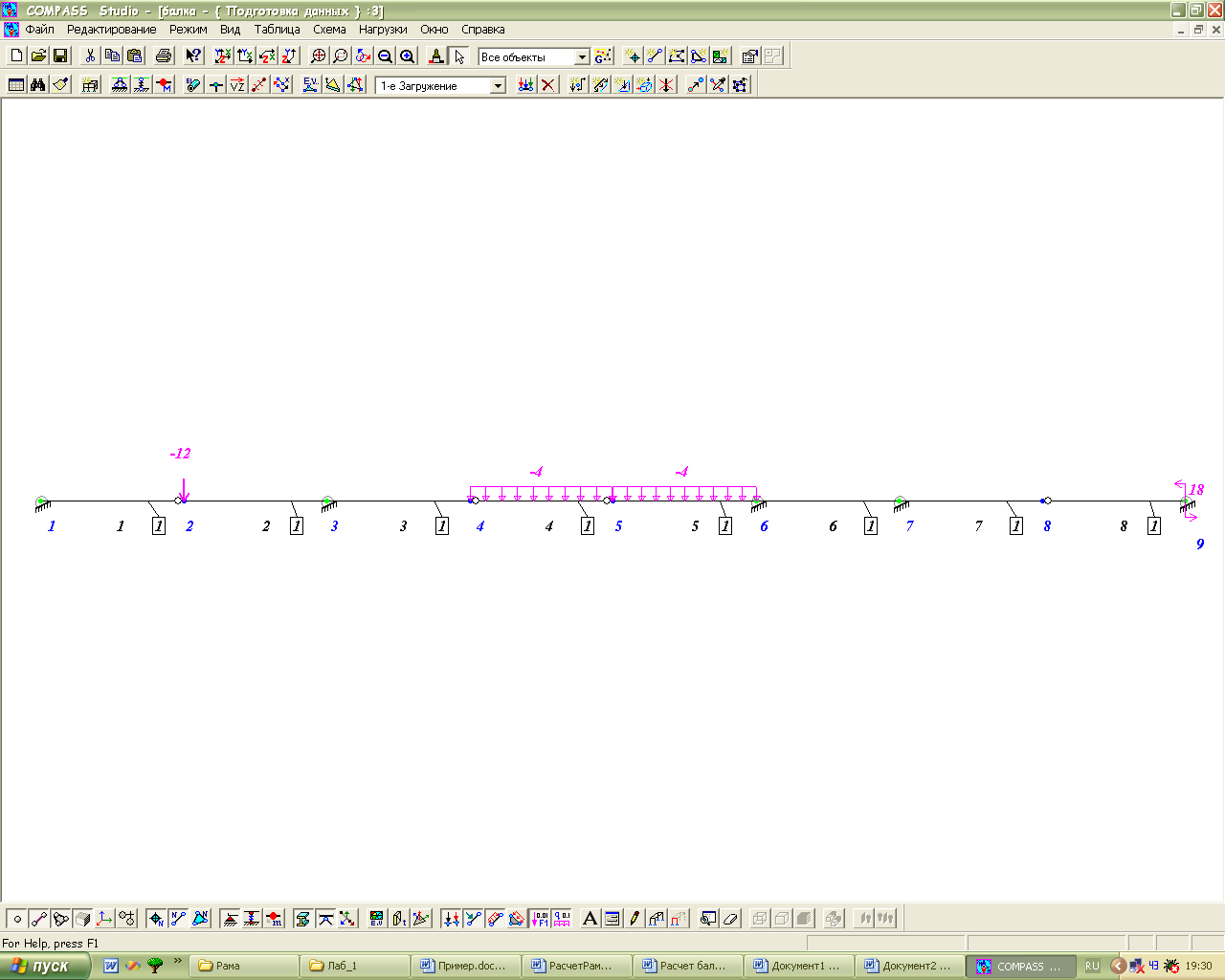

  1. Интерфейс программы

Интерфейс программы содержит: а) верхнее меню команд; б) три панели инструментов.

Панель 1 – Стандартная; панель 2 – Редактирование; панель 3 – Изображение.

Панели Стандартная и Редактирование позволяют создавать и редактировать расчётную схему.

Многие команды можно задавать различными способами, используя либо меню команд, либо панели инструментов.

Панель инструментов Изображение, позволяет настраивать изображение расчетной схемы. При нажатии на кнопки этой панели они становится чуть светлее. Повторное нажатие отключает изображение того или иного объекта. Если панель «Изображение» отсутствует, устанавливаем её через меню команд: Вид\ Панели инструментов. В появившемся списке ставим флажок у панели Изображение. Ниже приводятся описание некоторых кнопок на панели «Изображение».

Панель инструментов

«Стандартная»

Меню команд

Панель инструментов

«Редактирование»

Панель инструментов

«Изображение»

  • показать на схеме узлы;

  • показать на схеме стержни;

  • показать оси глоб. системы коорд.;

  • подписать номера узлов;

  • подписать номера стержней;

  • показать абсолют. жесткие связи;

  • подписать типы сечений стержней;

  • показать шарниры в стержнях;

  • показать локальные сист. коорд.;

  • диалог для настройки цветов, типов изображений, шрифтов и др.;

  • изменить шрифт для надписей;

  • показать все объекты;

  • показать только выделенное.
