2.1 Расчёт косоура
2.1.1 Сбор нагрузок на 1 погонный метр горизонтальной проекции марша
Таблица 2.1 – Сбор нагрузок
Вид нагрузок |
Подсчёт |
Нормативная нагрузка, кН/м |
gf |
Расчётная нагрузка, кН/м |
1 Постоянные 1.1 Сплошные ступени
1.2 Ограждения
1.3 Два косоура |
0,25 |
2,1
0,25
1,12 |
1,1
1,1
1,1 |
2,53
0,275
1,232
|
Итого постоянная |
|
3,47 |
|
4,034 |
2. Временная |
1,2*3 |
3,6 |
1,2 |
4,32 |
Итого полная |
|
7,07 |
|
8,354 |
Примечания
cos 26030 – угол наклона косоура, cos26030 =0,895
2 Временная нагрузка на лестницу в таблице 2.1 определяется по СниП 2.01.07-85* «Нагрузки и воздействия».
2.1.2 Расчётные схемы косоура
К осоуры марша свободно опираются на консоли рёбер лестничных площадок. Расстояние между осями опор косоура по горизонтали
l2 = 2,42 м
Расстояние между осями опор вдоль косоура
Рисунок 2.1 – Расчётная схема косоура
П олная нагрузка на косоур q = 9,3 кН/м. При длине косоура нагрузка на косоур - qa составит
Значения рассчитанных изгибающих моментов для двух схем:
Расчёт нормального сечения ведётся по большему изгибающему моменту
П оперечная сила на опоре определяется по формуле
Принимаю марку бетона В15 и класс арматуры A-II
По СНиП 2.03.01-84 определяем расчётные сопротивления бетона и арматуры:
- Rb – расчётное сопротивление бетона сжатию
Rb = 0,9 × 8,5 = 7,65 МПа = 7,65 × 103 кН/м2 (В15);
- Rbt – расчётное сопротивление бетона растяжению
Rbt = 0,9 × 0,75 = 0,63 МПа = 630 кН/м2 (В15):
- Rs – расчётное сопротивление арматуры растяжению
Rs = 280 МПа = 280 × 103 кН/м2 (А-II) таб.22 [ ];
- qa – нагрузка на косоур
- l – расстояние между осями опор вдоль косоура.
2.1.3 Расчёт нормального сечения лестничного марша
Расчётное сечение принимаем тавровое, где ширина ребра принимается равной удвоенной ширине сечения косоура b = 2 × 0,08 = 0,16 м
Высота сечения принимается по эмпирической формуле,
где М – в т· м.
П ринято h = 0,20 м
bf’=1,2

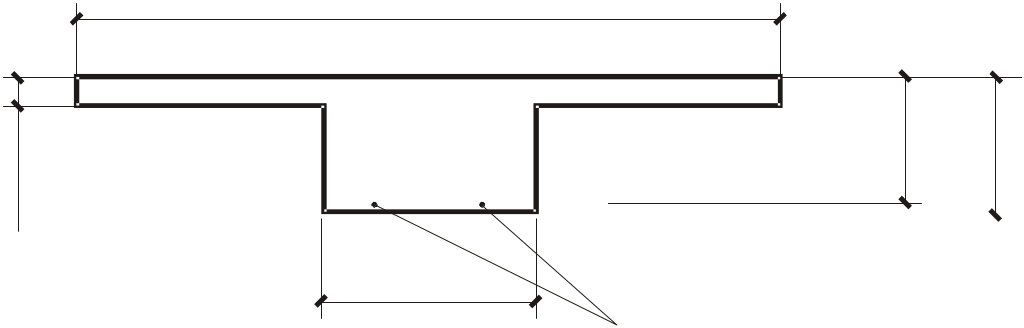

Рисунок 2.2 – Расчётное сечение лестничного марша
Расчётная высота сечения h0 , м
h0 = h – a = 0,2 – 0,03 = 0,17 м
Толщина полки hf принята 2,5 см = 0,025 м
Ширина ребра b=0,16м
Ширина свеса полки bf должна быть не более 1/6 × l = 1/6 × 2,7 = 0,45 м
bf ¢=b+2× lсв=0,16+2× 0,45=1,06м
Условие не удовлетворяется, принимаем bf ¢=1,06м
