Нагрузка от собcтвенного веса колонны
Nk= · в2·Нэт·пэт ·f =25·0,32··3.3·2·1.1=16.34кН
Нагрузка на колонну
А) длительная
Nl=Nдл.пок+N дл.пер· nпер+Nк=294,35+272,9 ·1+16,34=583,59 кН (4.2 )
где nпер – число перекрытий в здании
б) кратковременная
Nsh=N кр.покр.+Nкр.пер· n пер=86,4+172,8 ·1=259,2 кН, (4.3)
в) полная
N=Nl+Nsh=583,59+259.2=842.79 кН (4.4)

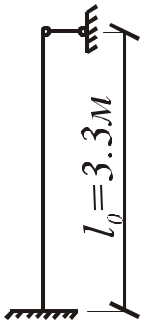

Рисунок4.2- Расчетная схема Рисунок 4.3- Сечение колонны
4.3 Расчет рабочей арматуры
Аs+As=(N/(m·)-Rв·А) / Rsc (4.5)
= в+2(ж+в)· , (4.6)
где ж, в -коэффициенты, определенные по табл. 14.1[ ] в зависимости от отношений:
l0 /h=3.3/0.3=11 Nl /N=614.91/838.11=0.73
ж=0.9
в=0.88
- коэффициент, определяемый по формуле
=·Rs / Rв,
где, - коэффициент, которым мы задаемся =0,01
=0,01365·103/(7,65·103)=0,47
=0,88+2(0,9-0,88)0,47=0,898
А – площадь сечения колонны,м2
А=0,3·0,3=0,09 м2
As+As'=(838.11/(1·0.898)-7.65·103 0.09)/(365·103) =0.00067 м2=
=6.7см2
По сортаменту арматура принята 4Ф16 АIII As=8.04 см2
=As+As/A=8.04/900=0.0089 (4.7)
minmax
0.2%0.89%3%
=·Rs/ Rb =0,89 · 365·103 /(7,65 ·103) =0,42 (4.8 )
=в+2(ж+в)· =0,88+2(0,9-0,88)·0,42=0,896 < 0.9 (4.9 )
Принято =0,896
Проверяем условие
NmRв A+Rsc(As+As) (4.10)
838.111·0.8967.65·0.9 ·103 +365·103 ·8.04·10-4
838.11 883.764 Кн - условие выполняется, несущая способность обеспечена.
4.4 Подбор поперечной арматуры
Поперечную арматуру подбираем из условия технологии сварки по таблице 107 1
Принято Ф6 АI
Поперечную арматуру располагаем с шагом
S=20 ·d= 20 ·16=320 мм (4.11)
Принято S=300мм
4.5 Расчет консоли
lk·Вк=150 ·150мм2
Момент, возникающий в консоли, определяется по формуле
Мк=1,25· Q · c (4.12)
C= lоп/2+l=lk-15/2+1.5=15-1.5/2+1.5=8.25см (4.13)
Q=Nпер/2=445,79/2=222,895 кН (4.14)
Мк=1,25·222,895*8,2510-2 (4.15)
Плечо внутренней пары сил
Z= hk-hsc- о-d=150-25-20-16=89мм (4.16)
Требуемая площадь поясов
Аn=Mk/Rs*z=22.98/365*103 89*10-3 =0.000707 м2 =7.07 см2 (4.17)
Принято 2Φ22 АIII As=7.60см2
