3.5 Расчет поперечных ребер
3.5.1 Поперечное ребро рассчитывается как балка таврового
сечения с защемленной опорой. Нагрузка с учетом веса ребра определяется
следующим образом:
g=gполки l+g=3,86 0,98+
Расчетный пролет ребра – 2,9м
Расчетный изгибающий момент с учетом развития пласти-
ческих деформаций определяется по формуле
Рабочая высота сечения
ho=h-a= 0,15-0,025=0,125м

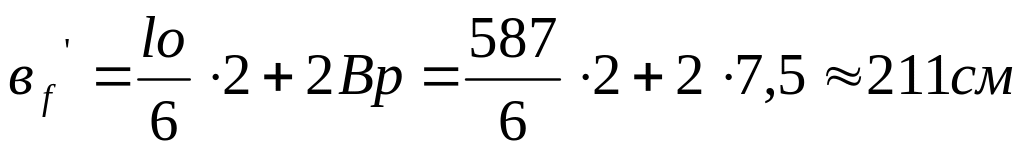

Ширина полки тавра определяется по формуле
Вf=в+2 l/6=0.1+2 =1,06м0,98 (3.5)
Принимаем вf=0,98м

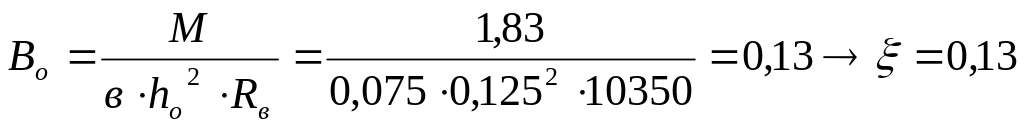

3.5.2 Расчет нормального сечения. Расчет производиться по формулам
ho
ho=0,012 0,125=0,0015м hf=0,025м, значит нейтральная ось
располагается в полке, сечение рассчитывается как прямоугольное шириной вf
в h 0,012 0,98 0,125 =0,42см2
Принято 1 8 А III с Аs=0,503
Опорное сечение рассчитывается как прямоугольное шириной 0,075м
в h 0,13 0,075 0,125 =0,42см2
Принято 1 8 А III с Аs=0,503
3.5.3 Расчет наклонного сечения. Поперечная арматура принята 3 Вр-I Asw=0,071 см2 =0,071 10-4 м2
Проверяем условие
Q в3 в h Rвt
Q=gl/2=3,49 2,9/2=5,06
5,06 0,6 0,075 0,125 819=4,56
5,06 4,56 кН
Условие не удовлетворяется, необходим расчет поперечной
арматуры для 3 Rsw=270 МПа

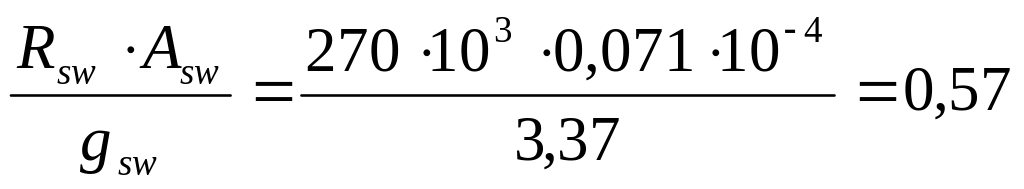

gsw= (3.6)
S= (3.7)
S -при h 450мм
Из этих условий принимаем шаг поперечной арматуры S=75мм – в
крайних четвертях пролета. В середине шаг принимается S 3/h
S=
Принято S=100мм
3.6 Расчет продольного ребра
3.6.1Расчетная схема. Плита опирается на балку, величина опирания –10 см
Расчетный пролет
lo=l – 0,1м=5,97-0,1=5,87 м
Продольные ребра рассчитываются как однопролетная балка
. Погонная нагрузка
q=(q +g f ) В=(2,59+1,5 1,1) 3=
=12,72 кН/м
где 1,5 собственный вес 1м2 плиты, кн/м2.
. Расчетные усилия
Рисунок 3.1- расчётная схема
3.6.2 Расчетное сечение. Вводимая в расчет ширина свеса полки не должна превышать половины расстояния в свету между ребрами и 1/6 пролета
(3.8)
Расстояние между ребрами 274 см
К расчету принято в=2,11 см
hf=0,025м h=0,3м
b=2bр=2*0,075=0,15м
Рисунок 3.2 – Расчетное сечение
Рабочая высота сечения
hо =h-а=0,3-0,035=0,265

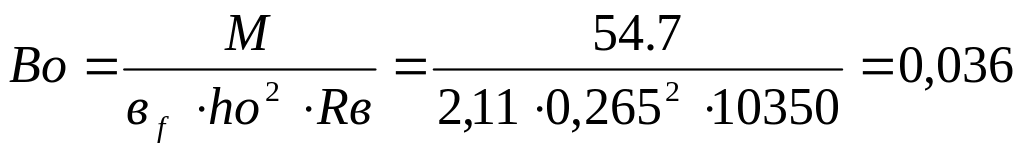

3.6.3 Расчет нормального сечения. Коэффициент Во определяется по формуле
=0,036 (3.9)
Высота сжатой зоны бетона
х= ho=0,036 0,265=0,01м hf=0,025м (3.10)
Значит, нейтральная ось распологается в полке. Сечение рассчиты-
вается как прямоугольное шириной hf=2,11 м

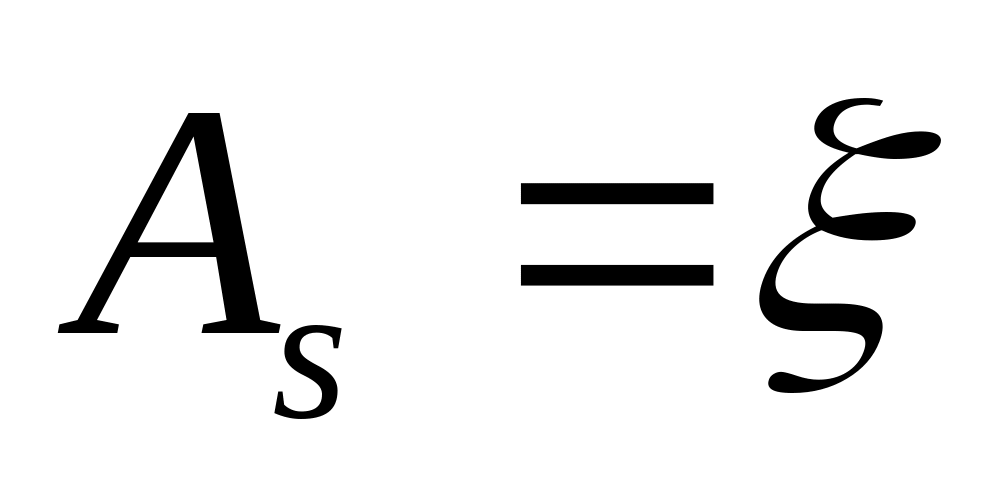

вf ho 0,036 2,11 0,265 =3,4см2
(3.11)
Принимаем S6=1,2
По площади 3,4см2 принимаем арматуру 2 16 А IV с АS =4,02см2
3.6.4 Расчет наклонного сечения. Проверяем условие
Q в3 в hо Rвt
37,3 0,6 0,15 0,265 810
37,3 19,3кН
Условие не удовлетворяется, необходим расчет наклонного сечения
Поперечная арматура принята 5 Вр-I Rsw=260 МПа
Аsw=0,196 2=0,392 10-4м2
