2.3 Расчёт по прочности на усилие при монтаже и транспортировке
Принимаем продольную арматуру с Ø 16 А II, из условия технологии сварки принимаем поперечную арматуру Ø 6 А I с шагом 100 и 200 мм.
Должно выполнятся следующее условие:
Ммах<Мсеч
Мсеч=Rb·в·х(h0 – х/2)
h0=h-hзс-d/2=300-25-16/2=267мм

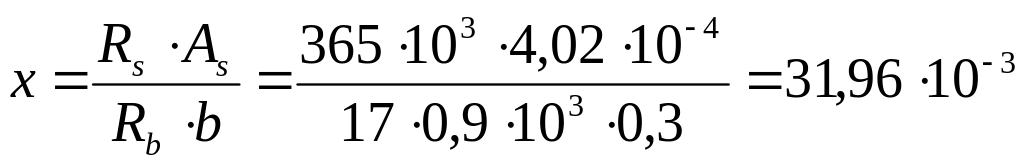

Высота сжатой зоны бетона
Несущая способность сечения сваи при работе на изгиб
Мсеч=17·0,9·103·0,3·31,96·10-3·(0,267-31,96/2)=41,51кН·м
Расчёт сваи на транспортные усилия
Определяем момент при транспортировке:
l=l3=1/6·l=1м
g=b·h·ρ·kρ
g=0,3·0,3·25·1,6=3,6кН/м
Моп=g·l2/2=3,6·1/2=1,8кН·м
Мо= g·l2/2=3,6·42/8=7,2 кН·м
Мm= Мо- Моп=7,2-1,8=5,4 кН·м
Рисунок 5 – Расчётная схема
при транспортировке сваи
g=b·h·ρ·kρ kρ=1.4
g=0,3·0,3·25·1,4=3,15кН/м
Моп=g·l2/2=3,15·0,32/2=1,62кН·м
Мо= g·l2/2=3,15·5,72=34 кН·м
Мпр= Мо- Моп=34-1,62=32,38 кН·м
Mmax при транспортировке и монтаже =
Mmax =32,38 кН·м т.е. условие Mmax< Мсеч
32,38 кН·м <41,51 кН·м выполняется
Прочность на усилие при монтаже и
транспортировке обеспечена.
Рисунок 5 – Расчётная схема
при монтаже сваи на
копровую установку
Задания к практической работе № 7. Расчёт свайного фундамента
Состав задания
1.Рассчитать нагрузку на свайный фундамент.
2.Определитьнесущую способность сваи.
3.Определить шаг свай, выполнить размещение свай.
Свайный фундамент рассчитывается под среднюю стену многоэтажного здания толщиной 38см. Кладка из глиняного кирпича.
Пролёт-6м.
Назначение здания - магазин.
Количество этажей - 3.
Крыша - скатная.
Полы - мозаичные.
Свая погружается в грунт забивкой дизельным молотом.
Данные о грунтах и свае см. табл. 7.4.
Таблица 7.4 - Исходные данные к работе №7
Вариант |
Длина сваи, м |
Сечение сваи, см |
Номер слоя |
||||
1 |
2 |
3 |
|||||
Наименование грунта |
Толщина слоя,м |
Наименование грунта |
Толщина слоя,м |
Наименование грунта |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
7 |
30×30 |
Песок ср. круп. |
2 |
Глина IL=0,6 |
|
|
2 |
9 |
40×40 |
Песок мелкий |
4 |
Суглинок IL=0,5 |
|
|
3 |
10 |
40×40 |
Супесь IL=0,55 |
3 |
Песок мелкий |
2 |
Суглинок IL=0,5 |
4 |
6 |
30×30 |
Суглинок IL=0,4 |
3 |
Песок пылеватый |
|
|
5 |
7 |
30×30 |
Супесь IL=0,5 |
4 |
Глина IL=0,4 |
1 |
Песок мелкий |
6 |
7 |
40×40 |
Песок мелкий |
4 |
Суглинок IL=0,5 |
|
|
7 |
10 |
40×40 |
Песок пылеватый |
4 |
Глина IL=0,5 |
4 |
Супесь IL=0,4 |
8 |
9 |
40×40 |
Супесь IL=0,55 |
5 |
Песок мелкий |
|
|
9 |
7 |
30×30 |
Суглинок IL=0,3 |
3 |
Песок пылеватый |
1 |
Супесь IL=0,4 |
10 |
7 |
40×40 |
Суглинок IL=0,4 |
5 |
Супесь IL=0,55 |
|
|
11 |
10 |
40×40 |
Супесь IL=0,3 |
4 |
Песок пылеватый |
2 |
Песок мелкий |
12 |
6 |
30×30 |
Песок пылеватый |
2 |
Супесь IL=0,6 |
|
|
13 |
10 |
40×40 |
Суглинок IL=0,4 |
2 |
Песок пылеватый |
4 |
Супесь IL=0,5 |
14 |
9 |
40×40 |
Глина IL=0,6 |
5 |
Песок пылеватый |
|
|
15 |
10 |
40×40 |
Супесь IL=0,3 |
2 |
Песок мелкий |
6 |
Песок пылеватый |
16 |
7 |
30×30 |
Песок пылеватый |
3 |
Суглиное IL=0,45 |
2 |
Песок мелкий |
17 |
6 |
40×40 |
Супесь IL=0,35 |
4 |
Песок пылеватый |
|
|
18 |
7 |
30×30 |
Супесь IL=0, IL=0,55 |
4 |
Глина IL=0,3 |
1 |
Песок пылеватый |
19 |
6 |
30×30 |
Суглинок IL=0,3 |
3 |
Песок мелкий |
|
|
20 |
7 |
40×40 |
Песок пылеватый |
4 |
Суглинок IL=0,55 |
|
|
21 |
10 |
40×40 |
Супесь IL=0,6 |
3 |
Песок мелкий |
2 |
Суглинок IL=0,5 |
22 |
9 |
40×40 |
Супесь IL=0,5 |
4 |
Песок мелкий |
2 |
Суглинок IL=0,4 |
23 |
6 |
30×30 |
Супесь IL=0,45 |
4 |
Песок мелкий |
|
|
Продолжение таблицы 7.4 |
|||||||
24 |
7 |
30×30 |
Песок пылеватый |
3 |
Суглинок IL=0,35 |
|
|
25 |
8 |
30×30 |
Супесь IL=0,45 |
4 |
Песок пылеватый |
|
|
26 |
7 |
30×30 |
Песок пылеватый |
3 |
Супесь IL=0,45 |
2 |
|
27 |
9 |
40×40 |
Супесь IL=0,2 |
2 |
Суглинок IL=0,3 |
4 |
Песок мелкий |
28 |
8 |
40×40 |
Песок пылеватый |
2 |
Супесь IL=0,4 |
2 |
|
29 |
10 |
40×40 |
Песок мелкий |
4 |
Суглинок IL=0,3 |
4 |
Глина IL=0,5 |
КОНТРОЛЬНЫЕ ВОПРОСЫ К ПРАКТИЧЕСКОЙ РАБОТЕ № 7
РАСЧЁТ СВАЙНОГО ФУНДАМЕНТА
Методика сбора нагрузок на свайный фундамент.
Вид сваи по работе в грунте.
За счёт чего работает висячая свая?
Величина заделки сваи в ростверк?
Как определяется шаг свай (от чего зависит)?
Чему равен минимальный шаг свай?
Что произойдёт, если принять шаг свай меньше минимального?
Для чего нужна продольная арматура в забивной висячей свае?
Каково назначение сеток в верхней части сваи?
Что такое "отказ" сваи?
11.Что такое "пробная свая"?
12.Какие методы испытаний используются для свай?
