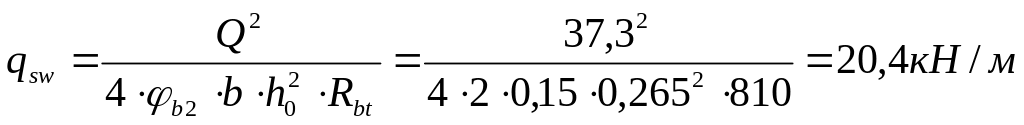

Погонное усилие воспринимаемое хомутами определяется по формуле
(3.11)

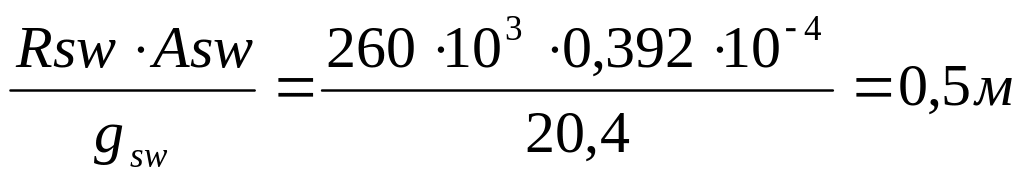

Шаг поперечной арматуры определяется из условия
1 S= (3.12)
2 S -при h 450мм
Принято S = 150мм – в крайних четвертях пролета
В середине S ¾ 0,3=0,225м
Принято S =200 мм
3.6.5 Расчет прочности сжатой зоны между наклонными трещинами.
Проверяем условие
Q 0,3 в1 w1 вho Rв
в1=1-0,01 Rв=1-0,01 10,35=0,9
w1=1=5 w 1,3
37,3 0,30,91,050,150,26510350
37,3 116,6 кН
Прочность сжатой зоны между наклонными трещинами обеспечена.
Исходные данные к практической работе №3 Расчет ребристой плиты покрытия
Таблица 3.2
Вариант |
Место строительства |
Характеристики утеплителя |
|
Толщина,мм |
Плотность, кг/м3 |
||
1 |
Казань |
120 |
300 |
2 |
Пермь |
200 |
400 |
3 |
Нижний Новгород |
130 |
500 |
4 |
Санкт Петербург |
220 |
400 |
5 |
Уфа |
140 |
450 |
6 |
Саратов |
100 |
300 |
7 |
Тамбов |
150 |
200 |
8 |
Москва |
110 |
350 |
9 |
Киров |
140 |
150 |
10 |
Иваново |
160 |
250 |
11 |
Волгоград |
130 |
125 |
12 |
Оренбург |
170 |
100 |
13 |
Ярославль |
190 |
220 |
14 |
Сыктывкар |
230 |
300 |
15 |
Екатеринбург |
240 |
350 |
КОНТРОЛЬНЫЕ ВОПРОСЫ К ПРАКТИЧЕСКОЙ РАБОТЕ №3 РАСЧЕТ РЕБРИСТОЙ ПЛИТЫ
Какие элементы рассчитываются в ребристой плите?
Перечислить виды нагрузок, действующих на плиту.
Каким арматурным изделием армируется полка плиты?
Какая арматура в сетке рабочая: продольная или поперечная?
Где располагается рабочая арматура в поперечном ребре?
Какова расчетная схема продольного ребра?
По какому усилию рассчитывается продольная рабочая арматура в продольном ребре, где располагается?
Как используется в расчёте поперечная сила Q?
Почему шаг поперечной арматуры разный по длине продольного ребра?
В чем преимущества предварительно напряжённых конструкций7
Какой вид натяжения принят для плиты?
От чего зависит защитный слой бетона?
Укажите опасные сечения в продольном ребре плиты.
Какие арматурные изделия используются для армирования рёбер?
Какая нормативная литература применялась при расчёте?
