2.5.3 Расчёт арматуры
При расчётах на прочность железобетоннго элемента с высокопрочной арматурой класса A-500 и при соблюдении условия x<xR, расчётное сопротивление арматуры Rs должно быть умножено на коэффициент gs6 СНиП 2.03.01-84* определяем по формуле
(1.7)
где h - коэффициент принимаемый в зависимости от класса арматуры для арматуры класса A-IV h=1,2. Предельное значение коэффициента ξ
(1.8)
где w = a - 0,008×Rb= 0,85×0,008×10,35=0,767
где a – коэффициент, принимаемый для бетона классаВ20 равным 0,85 по СНиП 2.03.01-84*
sSR –напряжение в арматуре, принмаемое для арматуры класса A-500
sSR=RS+400-sSP-∆sSP
sSP=500МПа, принимается при коэффициенте gSP < 1,0
где gSP – коэффициент точности натяжения арматуры, определённый согласно указаниям СНиП 2.03.01-84*
gSP=1-∆gSP
Натяжение арматуры производитсямеханическим способом. Из этого условия,следует, что ∆gSP=0,1;gSP=0,9
∆
(1.9)
∆sSP=510+400-500-270,59=139,41МПа
sSP – предельное напряжение арматуры сжатой зоны, принимаемое при gb2<1 равным 500МПа
Условие x<xR, 0,073< 0,707 выполняется.
В ычисляем площадь сечения продольной арматуры Аs, м2, по формуле
По сортаменту арматуры принято
2Æ12 A-500 с AS =2,26 см2
2Æ14 A-500 с AS =3,08 см2
5,34 см2

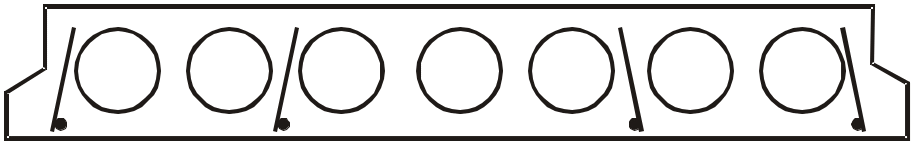

Рисунок 2.5 – Расположение рабочей арматуры
2.6 Расчёт наклонного сечения
Рисунок 2.6 – Расположение поперечной арматуры
П (1.10) (1.11) (1.12) роверяем условие
Q≤jb3× b× h0× Rbt·(1+jf+jn)
где jb3=0,6
b f’ принимаем не более b+3·hf=0,337+3·0,03=0,427м
N
(1.13)
N=sSP·ASP=500·103·5,34·10-4=267кН
где ASP – площадь принятой армтуры
Существует условие 1+jf+jn≤ 1,5
1+0,48+0,03< 1,5
1,51> 1,5 сумму этих коэффициентов принимаем 1,5
32,46≤0,6·0,337·0,195·810·1,5=47,91кН
33,7< 47,91кН – условие выполняется, прочность сжатой зоны бетона между наклонными трещинами обеспечена, поперечную арматуру принимаем конструктивно.
Принимаем поперечные стержни 4Æ4 Вр-500 с АSW=0,5см2=0,05·10-3м2 – для четырех каркасов.
Определяем шаг поперечных стержней
При h< 45см(h=22см), S≤ h/2=22/2=11см
Принято S = 10см – в крайних четвертях пролёта. В середине поперечную арматуру можно не устанавливать, так как h=22см ≤ 30см СНиП 2.03.01-84*
П 12.14) роверяем условие
Q≤0,3× jw1× jв1× Rb× b× h0
г
(1.15)
E
(1.16)
Es=17×104МПа – модуль упругости арматуры;
j
(2.17)
33,7≤ 0,3·0,897·1,052·0,337·0,195·10350=192,55кН
33,7< 192,55- условие выполняется, прочность сжатой зоны бетона обеспечена.
