7.1.3 Сбор нагрузок на крышу
Таблица 3- Сбор нагрузок чердачную крышу
Вид нагрузки |
Нормативная нагрузка (кПа) |
f |
Расчетная нагрузка (кПа) |
1. Постоянная 1.1 Металлочерепица 3мм 1.2 Обрешётка из досок 25мм 1.3 Стропила 200 мм |
0,0033,3=0,0099 0,0255,5=0,137 0,25,5=0,224 |
1,2 1,1 1,1 |
0,012 0,150 0,245 |
Итого постоянная |
0,371 |
|
0,407 |
2. Временная 2.1 Длительная 2.2 Кратковременная |
0,75 1,5 |
1,4 1,4 |
1,05 2,1 |
Итого временная |
2,25 |
|
3,15 |
Итого полная |
2,621 |
|
3,557 |
Примечание – Конструкцию плиты перекрытия смотри рисунок 18

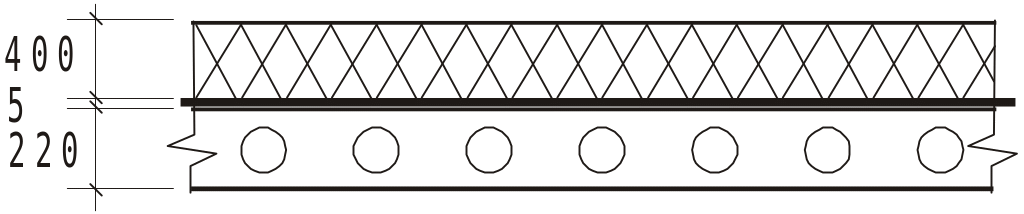

Рисунок
16 – Конструкция пола

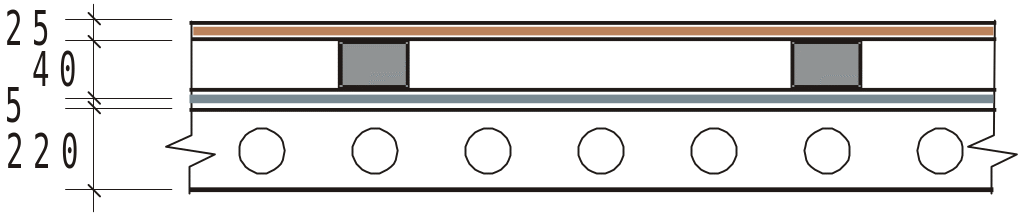

Рисунок 17 -
Конструкция плиты перекрытия

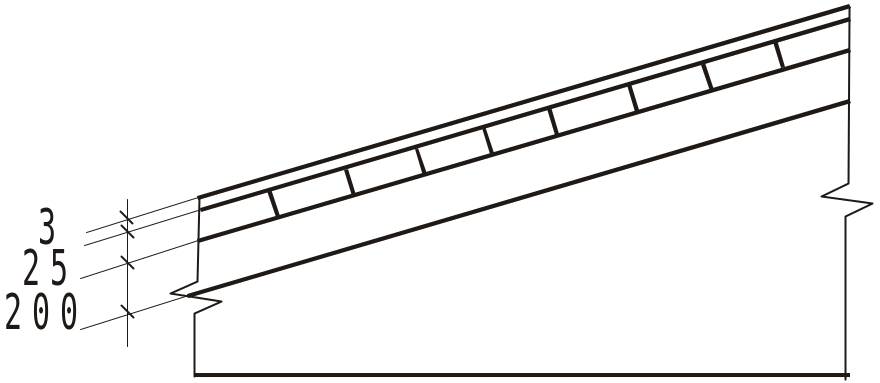

Рисунок
18 - Конструкция скатной кровли
2.2 Расчёт нагрузки на свайный фундамент
2
Рисунок
4 – Разрез фундамента
Нагрузка от собственного веса стены
Nnkn=ph2b=11002,520,4=36 кН
Вес ростверка 24000,40,4=3,84
Нормативная нагрузка на конструкцию
Расчётная нагрузка на конструкцию
2.2.2 Определение несущей способности, Fd (кН), висячей забивной сваи, погружаемой без выемки грунта, работающих на сжимающую нагрузку, следует определять как сумму сил расчётных сопротивлений грунтов основания под нижним концом сваи и на её боковой поверхности, по формуле (2.1).
(2.1)
Где: с – коэффициент условий работы сваи в грунте, принимаемой =1
R – Расчётное сопротивление грунта под нижним концом сваи, кПа (тс/м2), принимается по таблице СНиПа 2.02.03-85 “Свайные фундаменты”.
А – Площадь опирания на грунт сваи, м2 принимая по площади поперечного сечения сваи брутто или по площади поперечного сечения намуфлеиного бурения по его наибольшему диаметру.
U – наружный периметр поперечного сечения, м.
fi - Расчётное сопротивление i – го слоя грунта основания на боковой поверхности сваи кПа (тс/м2), принимаемое по таблице 2 СНиПа 2.02.03-85 “Свайные фундаменты”.
ni – Толщина i – го слоя грунта соприкасающегося с боковой поверхности сваи, м.
сr сf - Коэффициенты условий работы грунта соответствено под нижним концом и на боковой поверхности сваи, учитывающие влияние способа погружения сваи на расчётные сопротивления грунта и принимается по таблице 3 СНиПа 2.02.03-85 “Свайные фундаменты”.
R=1400 кПа
f1=34 кПа при z1=2,8м
f2=16 кПа при z1=4,3м
f3=31,8 кПа при z1=6,8м
Определяем шаг сваи, м:
(2.2)
