2.1.3. Определение периода начала расчета
За начало расчета принимается срок окончания периода максимальных дефицитов. Но т.к. второй избыток у нас очень мал, мы им пренебрегаем и за начало расчета принимаем апрель (т.е. период, когда оканчиваются все дефициты).
2.1.4. Построение совмещенного гидрографа стока и водопотребления
На графике выделяем периоды избытка и дефицита водопотребления.
.

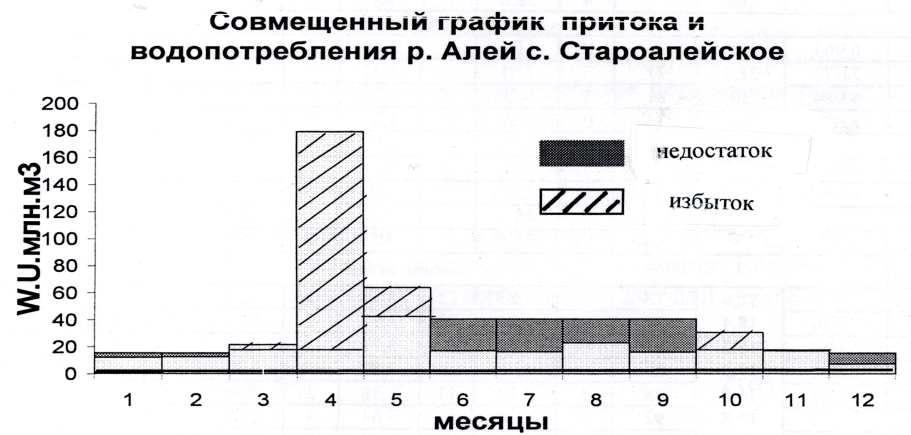

Рис 3. – Совмещенный график притока и водопотребления.
2.2. Построение батиграфических кривых водохранилища.
К основным характеристикам водохранилища относят зависимость площади водной поверхности ω и объема воды V в водохранилище от уровня воды Н в нем (рис. 4). Кривую ω = f(Н) называют кривой площадей водной поверхности водохранилища; кривую V= f(H) - кривой объемов. Эти кривые наносят на один график и называют батиграфическими кривыми.
Площадь зеркала проектируемого водохранилища в зависимости от высоты местности определяется по топографическим картам. Измерение осуществляется либо палеткой, либо планиметром.
Объем воды в водохранилище (V) определяют путем последовательного суммирования частичных объемов V, заключенных между смежными горизонталями.
Объем первого придонного слоя воды определяют по формуле усеченного параболоида:
V1= 2/3ω2H1 . (22)
Объем V (млн. м3), заключенный между смежными уровнями, рассчитывают по формуле:
.
(23)
где ωi и ωi+1 - площади водной поверхности, соответствующие уровням воды Нi и Hi+1, км2;
Hi - приращение уровня, м.
Объем воды в водохранилище, соответствующий отметке H, получают суммированием частных объемов, расположенных ниже этого уровня:
V = ∑ΔVi.
Важными характеристиками водохранилища являются также средняя глубина (м):
hcpi = VHi/ω Hi , (24)
и критерий литорали (мелководья):
Lωi = ωLi / ωHi , (25)
где ωHi и VHi - площадь водной поверхности и объем воды в водохранилище при одном и том же уровне Hi, соответственно км2 и м3; ωLi. - площадь литорали (мелководья), соответствующая уровню Hi, км2.
Площадь литорали — это площадь мелководья с глубинами 2м и менее. Так как, в нашем случае, горизонтали проведены через 2м (Н = 2м), площадь литорали определяют:
ωLi = ωHi+1 - ωHi . (26)
Кривые зависимости hср= f(H) и Lω = f(H) обычно совмещают на одном графике с батиграфическими характеристиками водохранилища.
Все расчеты для построения топографических характеристик сводятся в таблицу11.
Таблица 11
Расчёт батиграфических кривых водохранилища
Отметка поверхности воды, Н м. |
Площадь зеркала, ω км2. |
Разность отметок, ∆Н м. |
Ёмкости, млн. м3. |
Ср. глубина, hср м. |
Площадь литорали, ωL |
Критерий литорали Lω |
|
∆V слоя. |
V |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
136
|
0 |
2 |
8 |
0 |
0 |
0 |
--- |
138 |
6 |
8 |
1,33 |
6 |
1,00 |
||
2 |
20 |
||||||
140 |
14 |
28 |
2,00 |
8 |
0,57 |
||
2 |
40 |
||||||
142 |
26 |
68 |
2,62 |
12 |
0,46 |
||
2 |
66 |
||||||
144 |
40 |
134 |
3,35 |
14 |
0,35 |
||
2 |
98 |
||||||
146 |
58 |
232 |
4,00 |
18 |
0,31 |
||
2 |
134 |
||||||
148 |
76 |
366 |
4,82 |
18 |
0,24 |
||
2 |
174 |
||||||
150 |
98 |
540 |
5,51 |
22 |
0,23 |
||
2 |
224 |
||||||
152 |
126 |
764 |
6,06 |
28 |
0,22 |
||
2 |
290 |
||||||
154 |
164 |
1054 |
6,43 |
38 |
0,23 |
||
2 |
370 |
||||||
156 |
206 |
1424 |
6,91 |
42 |
0,20 |
||
2 |
458 |
||||||
158 |
252 |
1882 |
11,9 |
46 |
0,18 |
Батиграфические кривые строят в прямоугольных координатах: на оси ординат откладывают уровни H, на оси абсцисс – площадь, объем, среднюю глубину и коэффициент литорали, масштаб для построения каждой кривой определяется отдельно.

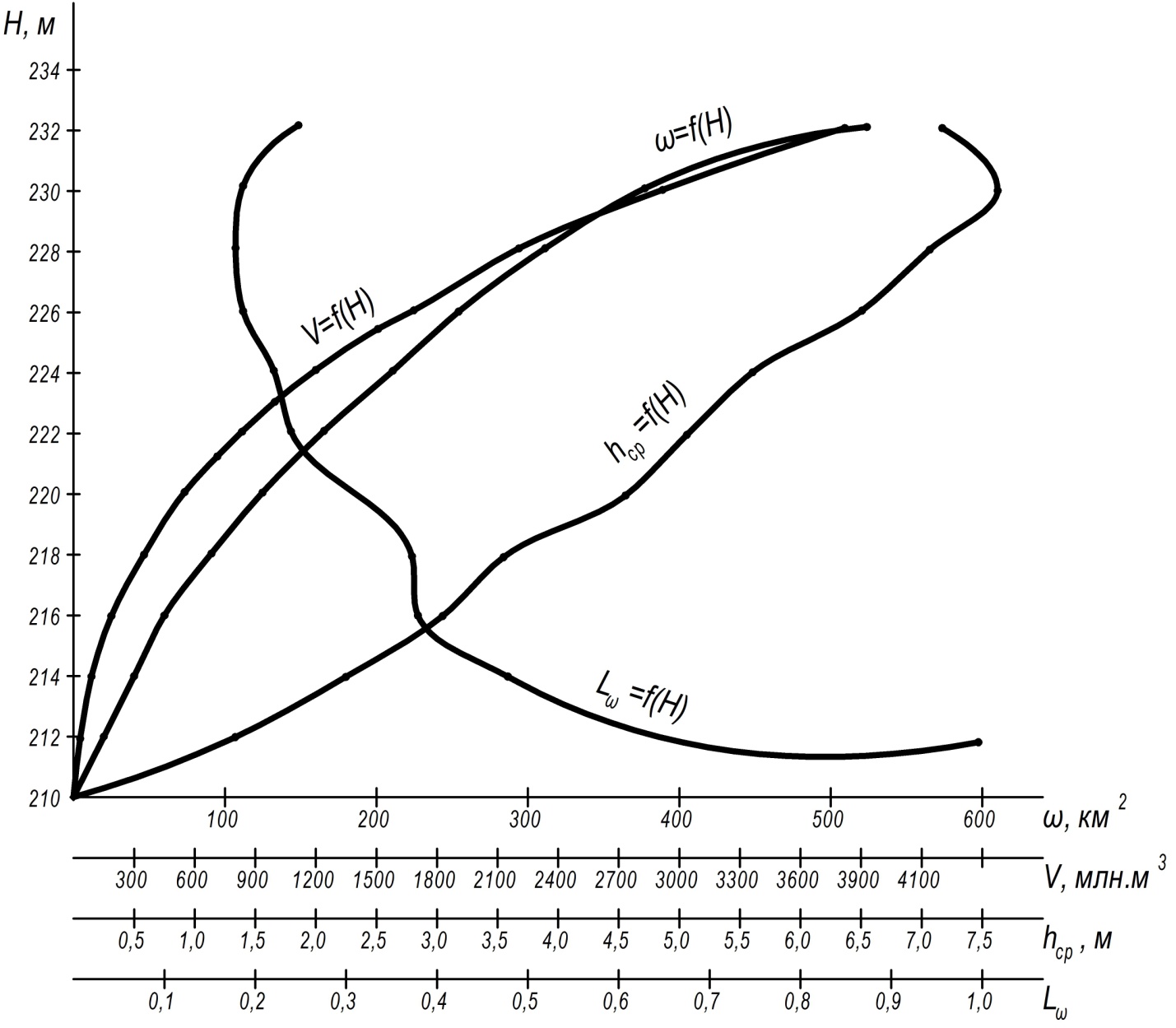

Рис 4. - Батиграфические кривые р.Алей с.Староалейское
