2.6.4. Расчет пропуска паводка через водохранилище методом я.Д. Гильденблата
Порядок выполнения расчета:
Весь период паводка разбивается на равные промежутки времени. Их продолжительность выбирают такой, чтобы в течение этого интервала как приток Q, так и сбросной расход q можно было считать изменяющимся линейно. При этом одну из границ расчетных интервалов совмещают с максимальной ординатой расчетного гидрографа половодья.

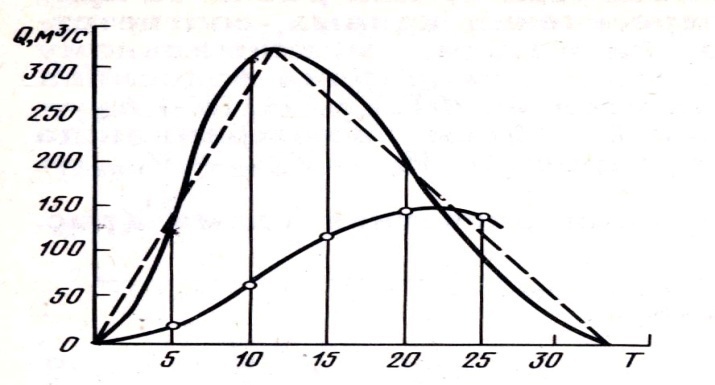

Р ис.9
Расчетный гидрограф половодья и график сбросных расходов.
Уравнение водного баланса для каждого интервала времени имеет вид:
, (43)
где значения с индексом 1 соответствуют началу периода, с индексом 2 – концу периода. Следует учесть, что значения окончания рассматриваемого периода, соответствуют значениям начала следующего периода.
Все члены правой части можно найти исходя из заданных параметров. Чтобы определить величину q2 – сбросной расход на конец расчетного периода необходимо построить вспомогательный график зависимости q и (q Δ t/2+V).
В нашем случае за расчетный интервал времени Δt примем 3 суток или 259200 сек = 0,26 млн.сек.
В качестве сбросного сооружения принимается водослив практического профиля.
Ориентировочная ширина водослива В = 103 м (см.выше). Для расчета принимается В =100м.
Таблица 20
Расчет координат вспомогательного графика.
Слой форсировки, hф |
ФПУ |
Vфпу |
Vф |
q |
q Δ t/2 |
q Δ t/2+Vф
|
0,5 |
146,7 |
318 |
41,5 |
66,2 |
8,6 |
50,1 |
1 |
147,2 |
330 |
72,5 |
186 |
24,2 |
96,7 |
1,5 |
147,7 |
360 |
112,5 |
343 |
44,6 |
157,1 |
2 |
148,2 |
395 |
142,5 |
528 |
68,6 |
211,1 |
НПУ = 146,2м; ФПУ = НПУ + hф.
Vфпу – определяется по батиграфическим кривым – кривой объемов V=f(H).
Vф = Vфпу – Vнпу .
Сбросной расход: q = mB hф 3/2 ,
Δt = 3 суток = 259200 сек = 0,26 млн.сек.
Строится вспомогательный график зависимости q =f(q Δ t/2+Vф)

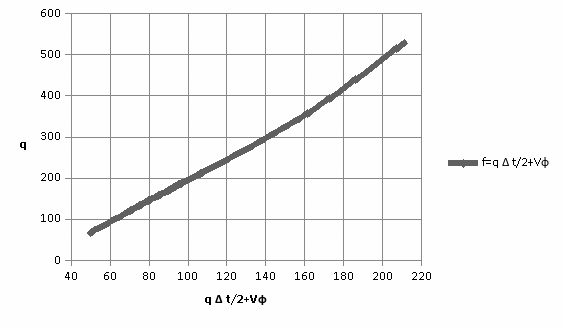

Рис. 10 Вспомогательный график q =f(q Δ t/2+Vф)
Рассчитываются сбросные расходы, данные сводятся в таблицу 21.
Таблица 21
Расчет сбросных расходов по интервалам.
№ интервала |
Q1 |
Qср |
QсрΔt |
q |
qΔt |
V2+q2Δt/2 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
0 |
40 |
10,4 |
0 |
0 |
0 |
80 |
10 |
2,6 |
10,4 |
|||
2 |
135 |
35,1 |
||||
190 |
50 |
13 |
42,9 |
|||
3 |
230 |
59,8 |
||||
270 |
150 |
39 |
89,7 |
|||
4 |
325 |
84,5 |
||||
380 |
280 |
72,8 |
135,2 |
|||
5 |
420 |
109,2 |
||||
460 |
385 |
100,1 |
171,6 |
|||
6 |
500 |
130 |
||||
541 |
480 |
124,8 |
201,5 |
|||
7 |
526 |
136,8 |
||||
510 |
530 |
137,8 |
213,5 |
|||
8 |
485 |
126,1 |
||||
460 |
480 |
124,8 |
201,8 |
|||
9 |
440 |
114,4 |
||||
420 |
|
|
191,4 |
|||
10 |
395 |
102,7 |
||||
370 |
|
|
|
|||
11 |
355 |
92,3 |
||||
340 |
|
|
|
|||
12 |
|
|
||||
|
|
|
|
Значения Q1 снимается с гидрографа половодья, схематизированного под треугольник.
Для расчета используется уравнение (43). В начальный момент времени q = 0, Q= 0, V=0.
Подставив эти значения в уравнение, находится значение на конец первого интервала времени (гр.7):
Зная величину по вспомогательному графику определяется значение q = 8 м3/с (гр.5), находится qΔt =2,1 (гр.6). Значения qΔt =2,1; =10,4 – являются конечными для первого интервала и в то же время начальными для второго интервала.
Таким образом, получается, что все члены правой части для расчета параметров на конец второго интервала известны. Расчет выполняется последовательно для каждого интервала времени. Результаты заносятся в таблицу 21.
Полученные сбросные расходы (гр.5) откладывают в конце соответствующих интервалов времени на графике расчетного гидрографа (рис.9) и строят кривую сбросных расходов, соединяя нанесенные точки. Точка пересечения этой кривой с нисходящей частью гидрографа определяет момент максимального сбросного расхода и его величину qсб =530м3/с.
По формуле: (44)
Находится значение слоя форсировки hф = 2,01м,
следовательно ФПУ = 146,2 + 2,01 = 148,21 м.
Значение Vфпу определяется по батиграфической кривой Vфпу =350 млн.м3, объем форсировки Vф =Vфпу – Vнпу = 350 –278,5 = 71,5 млн.м3 .
