6 Расчет объемов работ по строительству водостоков
Перед началом разработки технологии строительства водостока, необходимо установить объёмы работ разных видов, в т ч оплачиваемые объёмы земляных работ.
Геометрические размеры траншеи зависят от следующих факторов:
Климатических условий района эксплуатации водостока.
Размеров продольного водостока.
Типа грунта.
Состояния грунта во время производства работ.
Геометрические размеры траншеи определяют:
Объём земляных работ.
Технологию строительства.
Выбор машин, механизмов и состав звеньев для производства работ.
Продолжительность (сроки) строительства.
Всё указанное, как следствие, устанавливает трудозатраты и стоимость работ.
Минимальная глубина траншеи зависит от максимального значения глубины промерзания грунта в районе строительства и диаметра продольного водостока (рис. 6.1):
(6.1)
где Zпр - глубина промерзания грунта, м;
0,3 (0,5) - запас на расположение лотка трубы относительно границы промерзания, м;
δ - толщина стенки трубы, м; например, для железобетонных труб .
Рисунок
6.1 Схема к назначению расчётных параметров
поперечника траншеи под водосток
Проверка правильности размещения трубопровода для защиты от механических повреждений:
(6.2)
где d - внутренний диаметр трубы, м;
0,7 - минимальное расстояние до верха трубы, м.
Наружный диаметр равен:
(6.3)
Таблица 6.1
Наружный диаметр, м |
Ширина траншеи по дну при стыковом соединении Вниз, м |
||
сварном |
раструбном |
фальцевом и на муфтах |
|
До 0,5 |
Д + 0,5 |
Д + 0,6 |
Д + 0,8 |
0,5...1,6 |
Д + 0,8 |
Д + 1,0 |
Д + 1,2 |
1,3...3,5 |
Д + 1.4 |
Д + 1.4 |
Д + 1.4 |
|
|
|
|
Минимальные размеры траншеи понизу Вниз определяют по таблице 6.1.
Ширина траншеи поверху Вверх зависит от крутизны заложения откосов, т.е. от типа грунта, состояния грунта по влажности и глубины траншеи (табл. 6.2):
Вверх = Вниз + 2 · hTP · n, м, (6.4)
Таблица 6.2 |
|||||
Тип грунта |
Наибольшая допустимая крутизна откосов при глубине траншеи hTP, м |
||||
в сухих грунтах |
в водонасыщенных грунтах |
||||
до 1,5 |
1,5...3,0 |
3,0...5,0 |
до 5 |
||
Песчаный, гравелистый |
63 |
45 |
45 |
38 |
|
1:0,5 |
1:1 |
1:1 |
1:1,25 |
||
Супесь |
76 |
56 |
50 |
45 |
|
1:0,25 |
1:0,67 |
1:0,85 |
1:1 |
||
Суглинок |
90 |
63 |
53 |
45 |
|
1:0 |
1:0,5 |
1:0,75 |
1:1 |
||
Глина |
90 |
76 |
63 |
45 |
|
1:0 |
1:0,25 |
1:0,5 |
1:1 |
Список рекомендуемой литературы
Бакутис В.З. Городские улицы, дороги и транспорт. - М.: Высшая школа, 1971. -262 с.
Большая Советская Энциклопедия. Т. 1-30. - М.: Энциклопедия, 1974.
Горячев М.Г. Инженерные сети и оборудование: Учебное пособие / Горячев М.Г., Расторгуев М.Ю. МАДИ (ГТУ). – М., 2009. – 122с.
Калицун В.И. Водоотводящие системы и сооружения. М.: Стройиздат, 1987. - 250 с.
Проектирование автомобильных дорог: Справочник инженера-дорожника /Под ред. Г.А.Федотова. М.: Транспорт, 1989.-437 с.
СНиП 2.07.01-89. Градостроительство. Планировка и застройка городских и сельских поселений /Госстрой СССР. - М.: ЦИТП Госстрой СССР, 1990. - 56с.
СНиП 2.05.02-85. Автомобильные дороги. Госстрой СССР,- М: ЦИТП Госстрой СССР,1986. - 56 с.
СниП 2.04.03-85.Канализация. Наружные сети и сооружения/ Госстрой СССР. –М.: ЦИТП Госстрой СССР, 1986. - 72с.
СНиП 2.01.01-82. Строительная климатология и геофизика / Госстрой СССР.- М. Стройиздат, 1983. - 136 с.
Строительство улиц и городских дорог: Учеб. для вузов. В 2 ч. Ч. 1. Сооружение земляного полотна/ А.Я. Тулаев, А.А. Авсеенко, Л.С. Малицкий; Под ред. А.Я. Тулаева. - М.: Стройиздат, 1987. - 480 е.: ил
ПРИЛОЖЕНИЯ
Приложение А

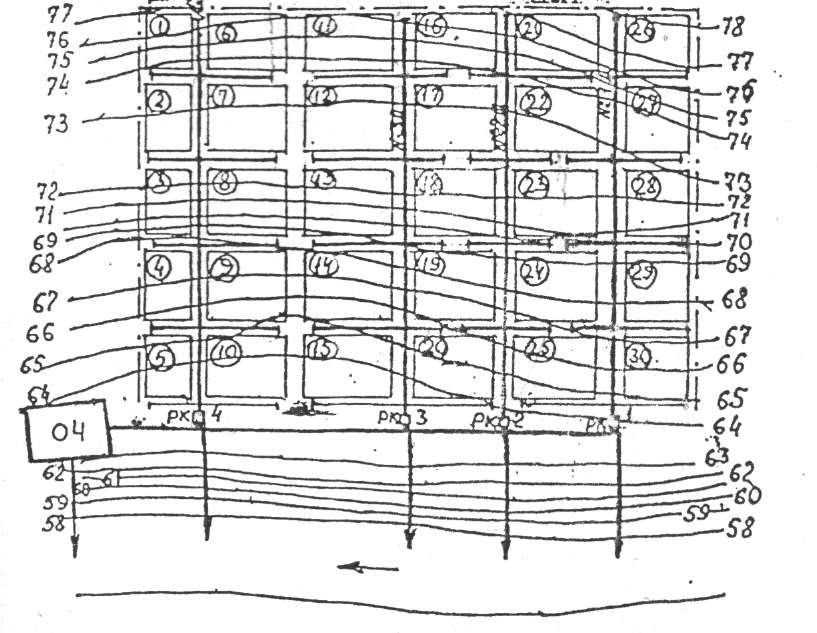

Рисунок А.1 - Схема водоотведения
Таблица А.1 - Наименьшая допустимая глубина заложения инженерных сетей
Подземные сети |
Глубина заложения сетей |
Водопровод при диаметре труб, мм: - до 300 - от 300 до 600 - более 600
Канализация при диаметре труб, мм: - до 500 - более 500
Газопровод: - влажного газа - осушенного газа в непучинистых грунтах в зоне проезжей части: - с усовершенствованным покрытием - без усовершенствованного покрытия
Теплопровод: - при прокладке в канале - при бесканальной прокладке
Кабели: - вне проездов - при пересечении проездов |
Ниже глубины промерзания на 0,2м Выше глубины промерзания на 0,25 диаметра Выше глубины промерзания на 0,5 диаметра
Выше глубины промерзания на 0,3м То же, на 0,5м, но не менее 0,7 м от планировочной отметки
Ниже глубины промерзания
0,8м 0,9м
0,5м 0,7м
0,7м 1,0м |
Таблица А.2 - Значение параметров n, mr, γ и q20
Район |
Значения n при |
mr |
γ |
q20 |
||||
P≥1,0 |
P<1,0 |
|||||||
Алтайский край |
0,74 |
0,66 |
80 |
1,82 |
80 |
|||
Амурская область |
0,65 |
0,54 |
100 |
1,54 |
95 |
|||
Астраханская область |
0,66 |
0,66 |
50 |
2 |
55 |
|||
Белгородская область |
0,71 |
0,64 |
110 |
1,54 |
97 |
|||
Брянская область |
0,71 |
0,64 |
110 |
1,54 |
85 |
|||
Вологодская область |
0,67 |
0,60 |
56 |
1,92 |
68 |
|||
Калининградская область |
0,71 |
0,64 |
110 |
1,54 |
87 |
|||
Кировская область |
0,67 |
0,56 |
115 |
1,45 |
76 |
|||
Краснодарский край |
0,63 |
0,56 |
100 |
1,82 |
120 |
|||
Курганская область |
0,74 |
0,66 |
80 |
1,82 |
50 |
|||
Ленинградская область |
0,71 |
0,64 |
110 |
1,54 |
60 |
|||
Нижегородская область |
0,71 |
0,59 |
150 |
1,54 |
78 |
|||
Новосибирская область |
0,72 |
0,58 |
80 |
1,54 |
60 |
|||
Пензенская область |
0,69 |
0,62 |
78 |
1,77 |
80 |
|||
Пермская область |
0,71 |
0,59 |
150 |
1,54 |
72 |
|||
Ростовская область |
0,67 |
0,57 |
60 |
1,82 |
98 |
|||
Самарская область |
0,69 |
0,62 |
78 |
1,77 |
70 |
|||
Саратовская область |
0,68 |
0,61 |
66 |
1,88 |
70 |
|||
Смоленская область |
0,71 |
0,64 |
110 |
1,54 |
82 |
|||
Ставропольский край |
0,63 |
0,56 |
100 |
1,82 |
110 |
|||
Тамбовская область |
0,71 |
0,59 |
150 |
1,54 |
88 |
|||
Тверская область |
0,71 |
0,64 |
110 |
1,54 |
78 |
|||
Тульская область |
0,71 |
0,59 |
150 |
1,54 |
85 |
|||
Ярославская область |
0,71 |
0,64 |
110 |
1,54 |
76 |
Примечание: Значения n, mr, γ взяты по таблице 7.2[3], а q20 по рис.7.4[3]
Таблица А.3 - Периоды однократного превышения расчётной интенсивности дождя P для населенных пунктов
-
Условия расположения коллекторов
Значения P, годы при q20
На проездах местного значения
На магистральных дорогах
До 60
60 - 80
80 - 120
Свыше120
Благоприятные и средние
Неблагоприятные
Особо неблагоприятные
Благоприятные
Средние
Неблагоприятные
Особо неблагоприятные
0,33 – 0,5
0,5 – 1
2 – 3
3 -5
0,33 – 1
1 – 1,5
2 – 3
3 - 5
0,5 – 1
1 – 2
3 -5
5 - 10
1 – 2
2 – 3
5 -10
10 - 20
Примечания:
Благоприятные условия расположения коллекторов : бассейн площадью не более 150 га имеет плоский рельеф при среднем уклоне поверхности 0,005 и меньше; коллектор проходит по водоразделу и в верхней части склона на расстоянии от водораздела не более 400м.
Средние условия расположения коллекторов: бассейн площадью более 150га имеет плоский рельеф с уклоном 0,005 и меньше; коллектор проходит в нижней части склона по тальвегу с уклоном склонов 0,02 и меньше, при этом площадь бассейна не превышает 150га.
Неблагоприятные условия расположения коллекторов: коллектор проходит в нижней части склона и площадь бассейна превышает 150га;коллектор проходит по тальвегу с крутыми склонами и среднем уклоне более 0,02.
Особо неблагоприятные условия расположения коллекторов: коллектор отводит воду из замкнутого места (котловины).
Значения Р взяты по таблице 7.3 [3].
Таблица А.4 – Предельный период превышения расчётной интенсивности дождя Р
-
Характер бассейна обслуживания коллектором
Значение P, годы при условиях расположения коллекторов
благоприятные
средние
неблагоприятные
Особо неблагоприятные
Территория кварталов и проезды местного значения
Магистральные улицы
10
10
10
25
25
50
50
100
Примечание: Значение Р взяты по таблице 7.5[3]
Приложение Б
Таблица Б.1 - Допускаемые скорости и коэффициенты шероховатости материалов лотков
-
Материал лотка
Продольный уклон, %о
Допускаемая скорость потока воды, м/с
Коэффициент шероховатости, n
Грунт, укреплённый органическими вяжущими
Двойное мощение камнем, щебень способом заклинки
Бетон низких марок
Асфальтобетон, бетонные плиты
Лотки (быстротоки)
30-50
30-50
30-50
30-50
более 50
2,5…5,0
3,5…4,5
4,0…6,0
5,0…7,0
более 5,0
0,020
0,020
0,017
0,016…0,017
0,013…0,017
Таблица Б.2 - Скоростные характеристики
-
Коэффициент шероховатости
Скоростные характеристики при R, м
0,03
0,07
0,12
0,18
0,014
3,8
11,4
17,6
23,0
0,017
3,2
9,3
13,6
17,9
0,020
2,9
7,2
11,1
14,8

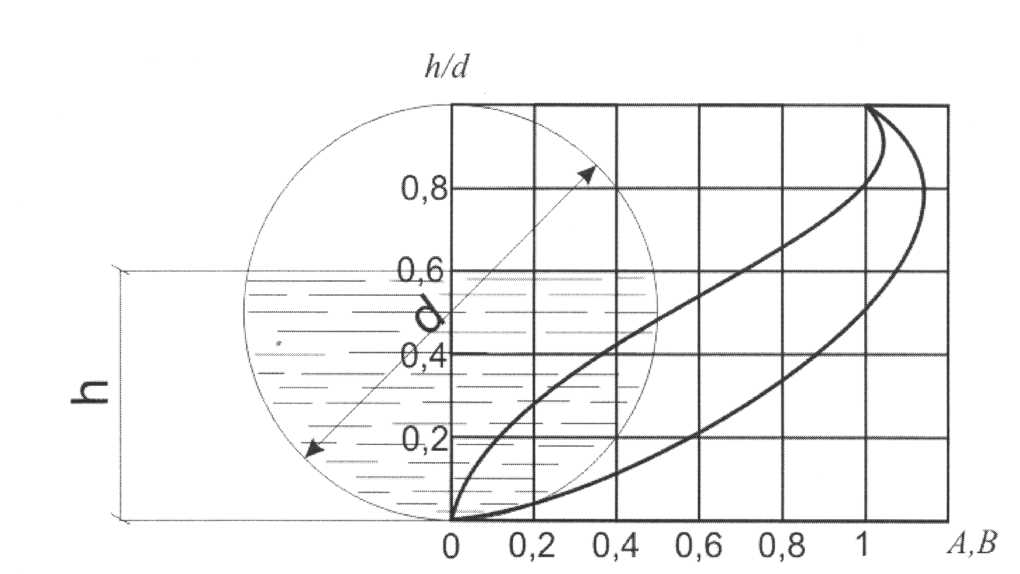

Рисунок Б.1 Зависимость параметров А и В от степени наполнения
Трубопровода
МЕВЛИДИНОВ ЗЕЛГЕДИН АЛАУДИНОВИЧ
ТОКАР НИКОЛАЙ ИВАНОВИЧ
ИНЖЕНЕРНЫЕЕ СЕТИ И ОБОРОУДОВАНИЕ
методические указания к выполнению курсовой работы по дисциплине «Инженерные сети и оборудование» студентами специальности 270205 «Автомобильные дороги и аэродромы» / Брянск. гос. инж.- технолог. акад. – Брянск: БГИТА, 2012. - 33с.
