4 Расчет параметров ливнеочистительных сооружений на водосточной сети
Очистные сооружения располагают на устьевых участках главных коллекторов отдельно для каждого водосборного бассейна площадью 50-3000 га. Очистные сооружения на водосточной сети, в отличие от бытовой и промышленной канализации, обеспечивают только механическую очистку сточных вод – улавливают мусор, взвешенные вещества, нефтепродукты. Степень очистки сточных вод должна составлять не менее 80% для взвешенных веществ и нефтепродуктов (от данных табл. 4.1) и 100% - для мусора.
Таблица 4.1- Средние значения загрязненности вод, мг/л
Наименование |
Дождевые воды |
Талые воды |
Моечные воды |
Взвешенные вещества Нефтепродукты Хлориды Плавающий мусор |
500 25 20 0,1* |
3000 30 300 0,3* |
500 50 20 0,1* |
Примечание. * В м3/1000 га.
Таблица 4.2 - Средние значения плотности вещества, загрязняющих сточные воды
-
Наименование
Средняя плотность, т/м3
Взвешенные вещества
Нефтепродукты
Хлориды
Плавающий мусор
1,1
1,2
1,2
0,6

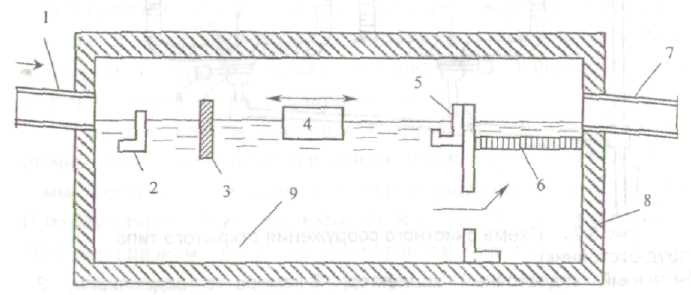

Рисунок 4.1 Схема очистного сооружения закрытого типа (продольный разрез): 1- подводящий трубопровод; 2 - распределительный лоток; 3 - мусороулавливающая решетка; 4-понтон для сгона нефтепродуктов; 5-сливной лоток нефтепродуктов; 6-фильтр доочистки; 7-отводящий трубопровод; 8-корпус очистного сооружения; 9-осадок
Принцип работы очистных сооружений основан на отстое сточных вод – осаждении взвешенных частиц крупностью более 5×10-2мм, всплывании и удалении нефтепродуктов мельче 10-5мм. Поэтому степень очистки зависит от времени отстоя t и составляет 80% при t=2ч и 95% - при t=8ч.
Основные расчётные параметры, по которым назначают размеры очистных сооружений – расходы дождевых, талых и моечных вод, степень загрязнения поверхностного стока, требуемая степень очистки.
Длину очистного сооружения L(м) определяют по формуле:
L=1.2Vt×3600, (4.1)
где V – скорость протекания воды в очистном сооружении, м/с;
t – время отстоя, ч.
Скорость, при которой происходит осаждение взвешенных частиц указанной ранее крупности, составляет не более 0,01 м/с. Принимая минимальное время отстоя 2ч, получаем длину очистного сооружения около 100м.

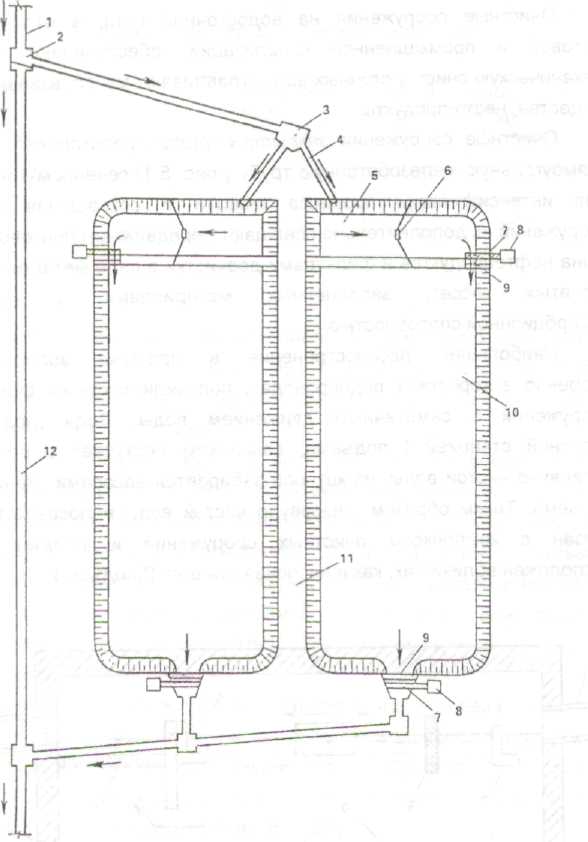

Рисунок 4.2 Схема очистного сооружения открытого типа (пруд-отстойник):
1-главный водосточный коллектор; 2-камера с водосливом; 3-разделительная камера; 4-подводящий трубопровод; 5-карман грубой очистки; 6-мусоро-улавливающая решетка; 7-сливной лоток для сбора нефтепродуктов; 8-камера дополнительного отстаивания нефтепродуктов; 9-щитовой затвор; 10-секция отстаивания; 11- плотина между секция отстаивания.
Площадь поперечного сечения очистного сооружения S(м2) можно определить по формулам:
S=q/V (4.2)
где q – заданный расход воды, м3/с
Зная площадь поперечного сечения и ширину очистного сооружения, которую для удобства эксплуатации принимают в пределах 40м, определяем глубину сооружения h(м) по формуле:
h=S/b (4.3)
где b – ширина очистного сооружения.
Годовой объем осадка Vo (м/год) определяют по формуле:
Vo=(C*Э*Vв*Sв)/100р, (4.4)
где С – содержание взвешенных частиц в поверхностных сточных водах, т/м;
Э – степень очистки сточных вод, %;
р – плотность осадка, т/м (см. приложение В);
Vв – объём воды, поступающей на очистку с 1 га. м;
Sв – площадь водосбора, га.
Зная длину и ширину очистного сооружения, можно определить глубину осадочной части hос,м : при периодичности очистки один раз в год она будет равна:
hос=Vo/b*L, (4.5)
