Понятие источника напряжения и нагрузки
Поскольку реальные источники ЭДС или напряжения, применяемые в электротехнике и электронике, часто имеют довольно сложные схемы, ниже рассмотрено их эквивалентное представление (рис.1.12) в виде последовательно соединенных источника напряжения и нагрузки, пригодное для выполнения любых расчетов цепи.
Рис. 1.12
Когда эквивалентный источник ненагружен, т.е. ток в нем отсутствует (режим холостого хода), имеем для выходного напряжения U12
U12 = Е,
где E - ЭДС источника.
Когда эквивалентный источник напряжения нагружен, выходное напряжение определяется следующим уравнением равновесия напряжения по
2-му закону Кирхгофа:
U12 = E – IНRВН ,
где IН = E / (RВН + RН ) - ток нагрузки,
RВН - внутреннее сопротивление эквивалентного источника.
RН - сопротивление нагрузки.
Если выходные зажимы 1 и 2 источника замкнуты друг на друга (режим короткого замыкания), имеем
U12 = 0.
Возникающий при этом ток короткого замыкания IK ограничен внутренним сопротивлением источника
IK = E / RВН.
Параметры E, RВН и IK эквивалентного источника напряжения могут быть представлены на графике (рис.1.13) в виде характеристики IН = f(U). Здесь же показана характеристика нагрузки: U = RHIH.
Рис. 1.13
Отношение отдаваемой (выходной) мощности (или энергии) к мощности (или энергии) подводимой (входной) есть мера качества процесса преобразования. Это отношение, называемое коэффициентом полезного действия, определяется так:
= PВЫХ PВХ ; = WВЫХ WВХ .
Поскольку выходная мощность (энергия) из-за потерь меньше, чем входная, коэффициент полезного действия (КПД) всегда меньше 1.
Выходные величины напряжения, тока и мощности источника напряжения зависят от его первоначального напряжения (ЭДС) и внутреннего сопротивления, так же как от подключенной к нему нагрузки.
Режим называется согласованным, если сопротивление нагрузки равно внутреннему сопротивлению источника. При этом в нагрузке потребляется максимальная мощность.
Лабораторная работа № 1 «Исследование цепей постоянного тока»
Цель работы: Исследование цепей постоянного тока, экспериментальная проверка законов Ома и Кирхгофа.
Задание к лабораторной работе
Д ля схемы (рис. 1) рассчитайте и измерьте токи, имеющие место при напряжениях и сопротивлениях, значения которых указаны в табл. 1, 2 и 3. В качестве измерительных приборов используйте мультиметры или виртуальные приборы с коннектором. Определите мощность, выделяющуюся в сопротивлениях, измеряя падение напряжения и ток.
Рис.1

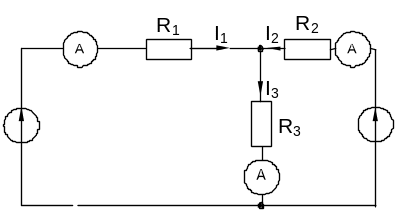

Д ля схемы (рис. 2) рассчитайте и измерьте токи, напряжения и мощности при значениях ЭДС Е1 =Е2 = 15 В и сопротивлений R1 = 1 кОм, R2 = 2,2 кОм, R3 = 4,7 кОм, результаты занесите в табл. 4.
Рис. 2
Порядок выполнения лабораторной работы
Соберите цепь по схеме (рис. 1), снимите экспериментально и постройте графики зависимостей I = f(U) при R=Const и I = f (R) при U = Const. Занесите результаты измерения токов в табл. 1.
Таблица 1
U, В |
0 |
2 |
4 |
6 |
8 |
10 |
12 |
I, мА при R=100 Ом |
|
|
|
|
|
|
|
I, мА при R=150 Ом |
|
|
|
|
|
|
|
I, мА при R=330 Ом |
|
|
|
|
|
|
|
П еренесите данные табл. 1 на график (рис. 3) и постройте зависимости I(U) при трёх значениях сопротивления.
Рис. 3
Для построения кривых I = f(R) измерьте токи, имеющие место при напряжениях соответственно 4 В, 8 В и 12 В, в зависимости от сопротивлений, указанных в табл. 2
Таблица 2
R, Ом |
100 |
150 |
220 |
330 |
470 |
680 |
1000 |
I, мА при U=12 В |
|
|
|
|
|
|
|
I, мА при U=8 В |
|
|
|
|
|
|
|
I, мА при U=4 В |
|
|
|
|
|
|
|

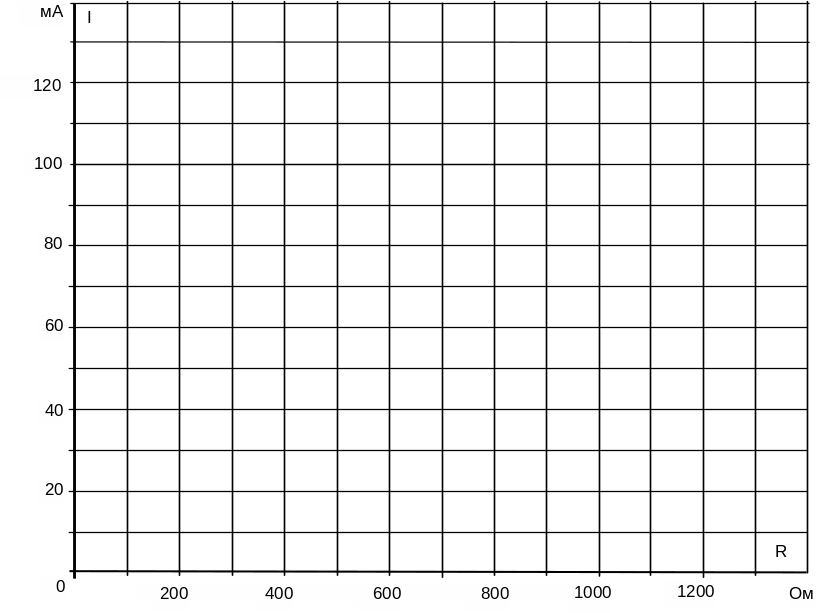

Занесите данные измерения токов в табл. 2 и перенесите их на график (рис. 4) для построения семейства зависимостей I = f(R).
Рис. 4
При значениях резисторов 33, 100 и 220 Ом и напряжениях, указанных в табл. 3 измерьте токи и занесите результаты в таблицу. При сопротивлении резистора 33 Ома напряжение должно быть ограничено величиной 8В во избежание превышения максимально допустимых потерь мощности 2 Вт.
Внесите в табл. 3 значения мощности, рассчитанные по формуле P = U I и измеренные виртуальным ваттметром (в блоке дополнительных приборов). Перенесите значения мощности на график (рис. 5) для построения кривой P =f(U).
Таблица 3
U, В |
0 |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
|
R=33 Ом |
I, мА |
|
|
|
|
|
|
|
|
|
P, Вт |
|
|
|
|
|
|
|
|
|
|
R=100 Ом |
I, мА |
|
|
|
|
|
|
|
|
|
P, Вт |
|
|
|
|
|
|
|
|
|
|
R=220 Ом |
I, мА |
|
|
|
|
|
|
|
|
|
P, Вт |
|
|
|
|
|
|
|
|
|

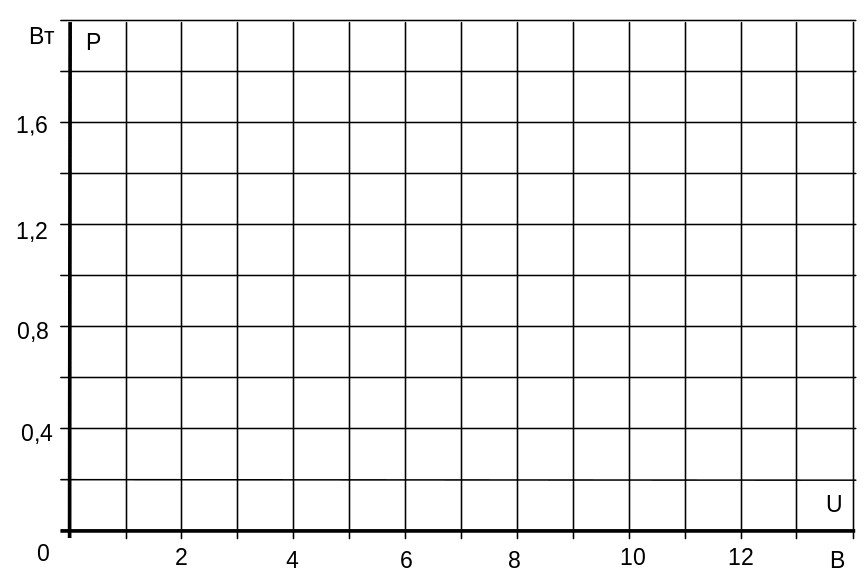

Рис. 5
Соберите цепь по схеме (рис. 2) для экспериментальной проверки законов Ома и Кирхгофа, рассчитайте и измерьте токи, напряжения и мощности, результаты занесите в табл. 4.
Таблица 4
|
E1 |
E2 |
I1 |
I2 |
I3 |
U1 |
U2 |
U3 |
Pист |
Pпотр |
Расчет |
|
|
|
|
|
|
|
|
|
|
Измерения |
|
|
|
|
|
|
|
|
|
|
Содержание отчета:
1. Цель работы.
2. Схемы рис.1, рис.2.
3. Расчетная часть работы.
4. Таблица 1 – таблица 4.
5. Графики зависимостей I = f(U), I = f(R), P =f(U).
6. Выводы.
Контрольные вопросы к защите лабораторной работы:
1.Сформулируйте понятия постоянного тока и напряжения.
2.Сформулируйте закон Ома.
3.Первый закон Кирхгофа и его использование при расчетах электрических цепей.
4.Второй закон Кирхгофа и его использование при расчетах электрических цепей.
5.Понятие активной мощности.
6.Составление баланса мощности.
7.Метод расчета электрической цепи, основанный на использовании законов Кирхгофа.
