10.2. Расчет конических передач.

Типовые конструкции конических зубчатых передач приведено на рис. 12.30.

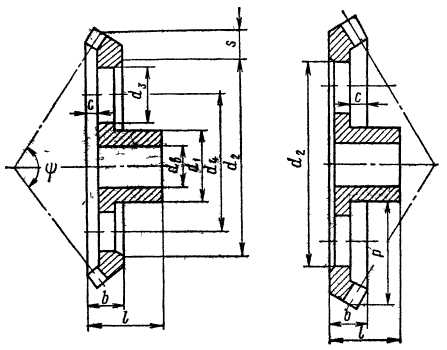

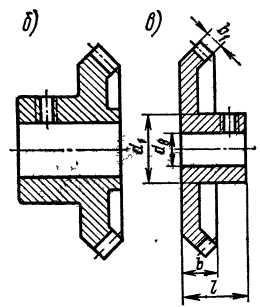

Рис. 12. 30. Типовые конструкции конических колес

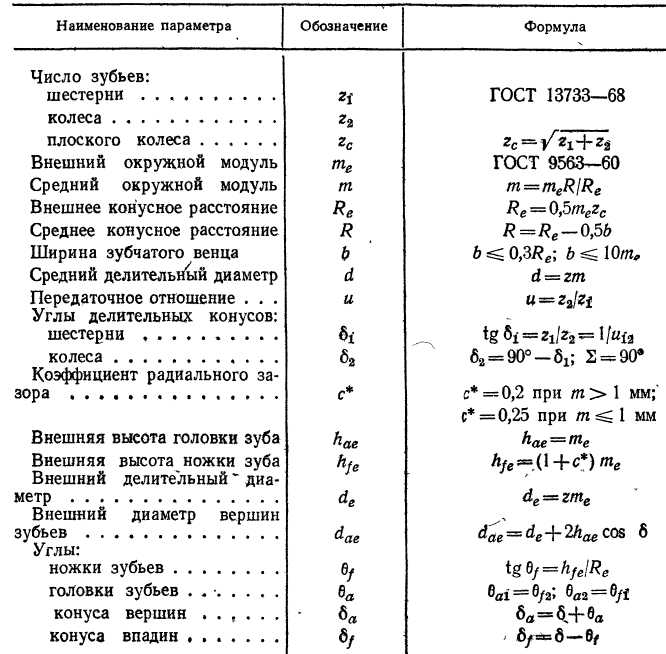

Расчетные фор­мулы (ГОСТ 19624—74) для определения основных параметров зацепления передач коническими прямозубыми колесами при межосевом угле 2 — 90°, при угле профиля исходного контура = 20° и коэффициенте высоты головки зуба h_q* = 1 приведены в табл. 12.22.

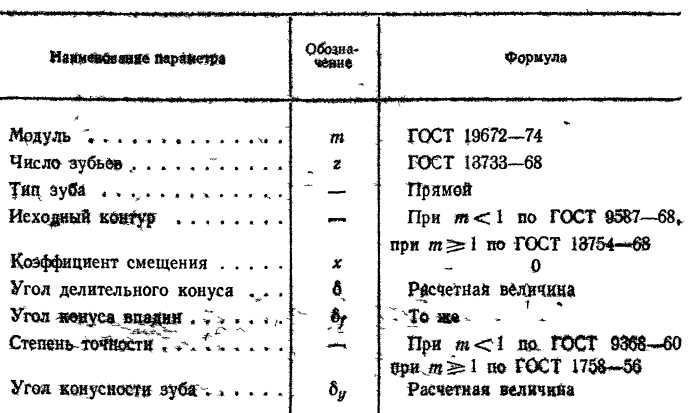

Таблица 12.22.

Пример выполнения рабочего чертежа конического колеса (ГОСТ 2.405-75) с основными размерами показан на рис. 12.40

Рис. 12.40. Пример выполнения чертежа конического колеса

10.3. Конструирование червячной передачи.

Типовая конструкция червяка и червячного колеса приведены на рис. 12.41 и рис. 12.42.

Формулы для расчета элементов червячной передачи приведены в табл.12.23.

Примечание. Большее значение угла условного обхвата принимается при больших значениях z₂ и малых значениях q.

Примеры выполнения рабочих чертежей червяка и червячного колеса (ГОСТ 2.406-68) и основные параметры к ним показаны на рис. 12.41 и 12.42 соответственно.

Предельные отклонения и допуски (наименование, обозначение и величины для различных зубчатых колес) указаны в стандартах на элементы зубчатых венцов цилиндрических колес и секторов для т <<1мм (ГОСТ 9176—72) и m>1мм (ГОСТ 1643—72); для конических колеc для m < 1 мм (ГОСТ 9368—60) и m> 1 мм (ГОСТ 1758-56); для червяков и червячных колес для т < I мм (ГОСТ 9774-61) и т > >1 мм (ГОСТ 3675--56).

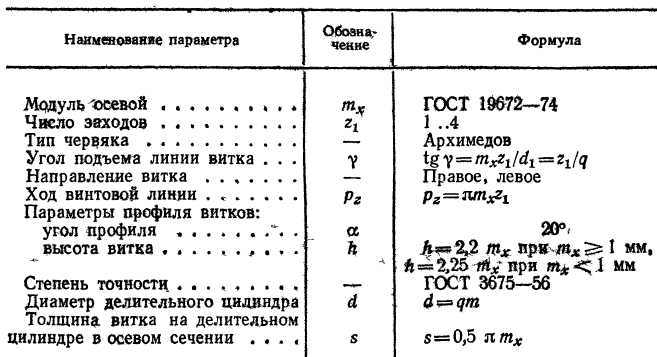

Таблица 12.. Параметры червяка.

Рис. 12.41. Простановка размеров на чертеже червяка

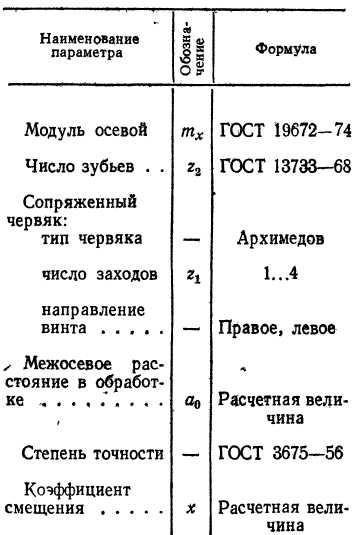

Таблица 12. Параметры червячного колеса

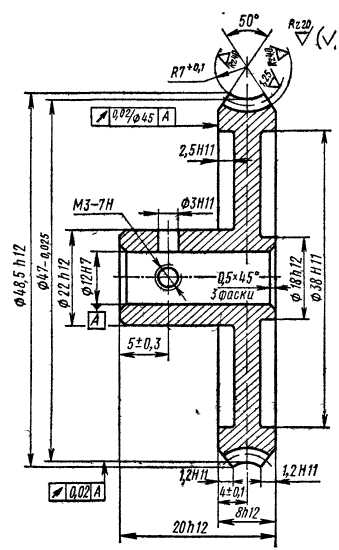

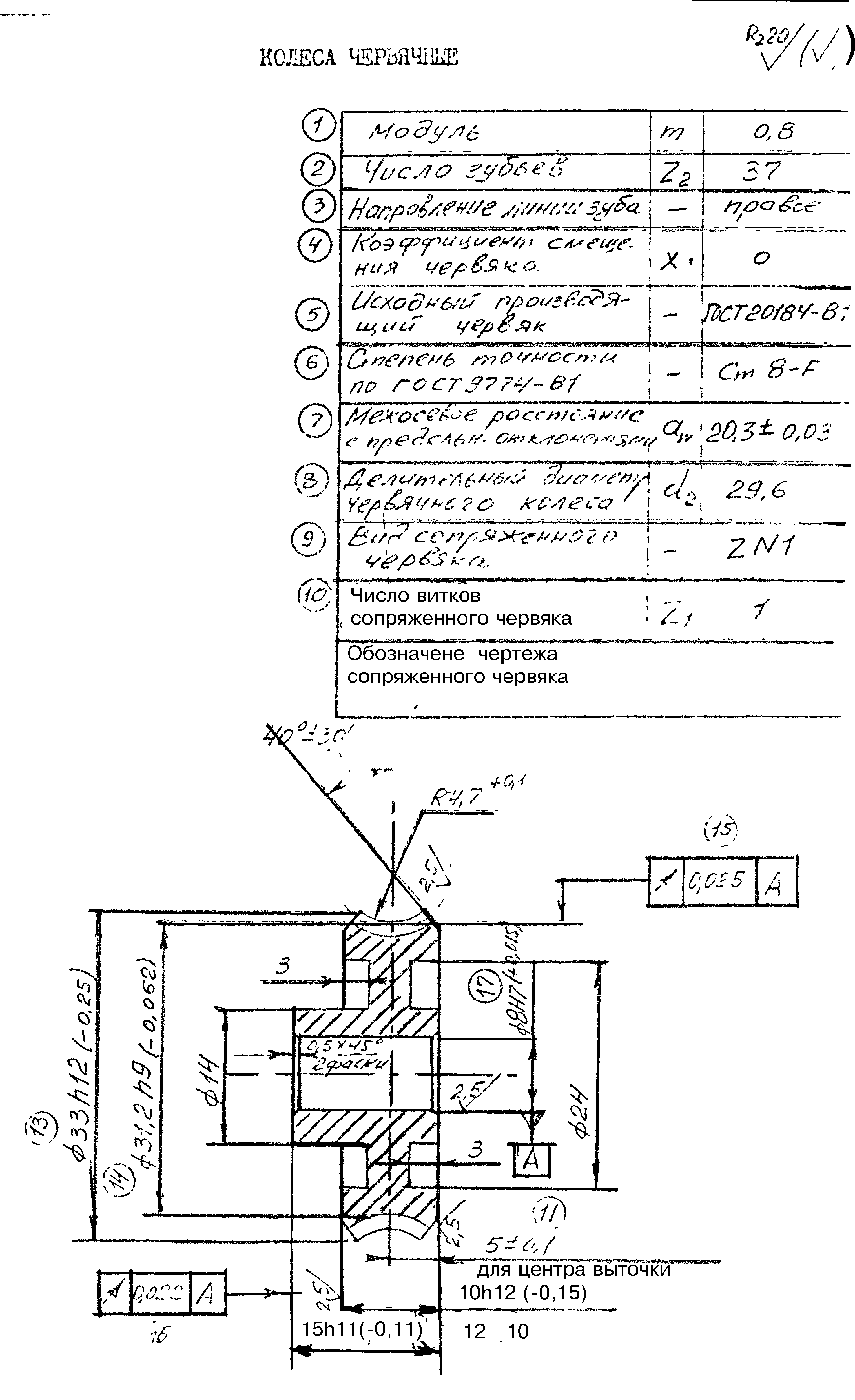

Рис.12.42.Постановка размеров на чертеже червячного колеса

и

8. Список рекомендованной литературы

1. Анурьев В.И. Справочник конструктора машиностроителя. Т. I - 3. - М.: Машиностроение, 1902.

2. Артоболевский И.И. Механизмы в современной технике: В 7 т,- М.: Машиностроение, 1982.

3. Атлас конструкций элементов приборных установок. /Под ред. О.Ф. Тищенко. - М.: Машиностроение, 1982.

4. ГОСТ 2. 309-73. Обозначения шероховатости поверхностей, - М.: Изд-во стандартов, 1984.

5. ГОСТ 2.I06-79. Общие требования к текстовым документам. - М.: Изд-во стандартов, 1984.

6. ГОСТ 2.I08-68*. Спецификация. ЕСКД. Основные положения. - М.: Изд-во стандартов, 1978.

7. ГОСТ 2.109-73. Правила выполнения чертежей деталей, сбороч­ных, общих видов, габаритных и монтажных. ЕСКД. Основные положения.

-М.: Изд-во стандартов, 1978.

8. ГОCT 2.420-69*. Упрощенные изображения подшипников качения на сборочных чертежах. - М.: Изд-во стандартов, 1985.

9. ГОСТ 2.703-68. Правила выполнения кинематических сxeм.-М.: Изд-во стандартов, 1987.

10. ГОСТ 25346-82 (СТ СЭВ 144-75). Единая система допусков и посадок. Ряды допусков, основных отношений. - М.: Изд-во стандартов, 1983.

11. ГОСТ 2.402 - 68 (СТ СЭВ 206-76). Условные изображения зубча­тых колес, реек, червяков и звездочек цепных передач, - М.: Иэд-во стандартов, 1986.

10. 2.310-68 (CT СЭВ 367-76), Нанесение на чертеже обозначений покрытий, термической и других видов обработки. -М.: Изд-во стандартов, 1984.

11. ГОСТ 2.3I6-68*. «СТ СЭВ 856~78*). Правила нанесения на чертежах надписей, технических требований и таблиц, - М.: Изд -во стандартов, 1964.

14. ГОСТ 6636-69* (СТ СЕВ 514-77), Нормальные линейные размеры. М.: Изд-во стандартов, 1970.

15. . Детали механизмов и приборов; Справочник /Б.М.Уваров и д.р. - К. Техника, 1987.

16. . Единая система допусков и посадок СЭВ а машиностроении и приборостроении. Справочник /Под. ред. В.В. Бойцова. - Т. I, 2. - -М.: Изд-во стандартов, 1979,

17.Кулагин В.В. Основы конструирования оптических приборов. -М.: Машиностроение, 1986.

18.Милосердин Ю.В., Семенов Б.Д., Крепко Ю.А. Расчет и конструирование механизмов приборов и установок. - Л.; Машиностровние, 1985.

19.Орлов П.И. Основы конструироэания: В 2 т. - M.: Машиностроение, 1988,

20. Плотников B.C., Ворфоломеев Д.И., Пустовалов В.Е. Расчет и конструирование оптико-механических приборов» - Л.: Машиностроение, 1985.

21. Поляков Д,С, Барбаш И.Д., Ряховский О.А. Справочник по муфтам . - Л.: Машиностроение, 1974.

22. Приборные шариковые подшипники: Справочник. – М.: Машино­строение. I960.

23. Справочник по ЕСКД /Степанов Р.И. Харьков //Прапор, 1987.

24. Справочник конструктора оптико - механических приборов. /Под ред. В.А. Панова. - Л.: Машиностроение_, 1986.

25. СТП КПИ 2.001-83. Курсовые проекты. Требования к оформлению документации. - К. 1984.

26. Элементы приборных устройств. Курсовое проектирование. В 2 т./ Под ред. О.Ф.Тищенко. - К.: Высш. шк. 1978.

27. Андреева Л.Е. Упругие элементы приборов. - М.: Машинострое­ние, 1981. - 328 с.

28. Брябрин В.М. Программное обеспечение ПЭВМ. - Мл Наука, 1988. - 272 с.

29. Вопилкин Е.А. Расчет и конструирование механизмов приборов и систем. - Мл Высш. шк., 1980. - 464 с.

30. Высокоточные угловые измерения /Под ред. Ю.Г. Якушенкова. -Мл Машиностроение, 1988. - 480 с.

31. Гель П.П., Иванов - Есипович Н.К. Конструирование и микромини­атюризация радиоэлектронной аппаратуры. - Л.: Энергоатомиздат, 1984. - 536 с.

32. Гмурман В.Е. Теория вероятностей и математическая статисти­ка. - Мл Высш. шк., 1987. - 478 с.

33.Городецкий Ю.Г. Конструкция, расчет и эксплуатация измери­тельных инструментов и приборов* - М.: Машиностроение, 1981.- 376 с.

34. Конструирование приборов /Под ред. В.Краузе: В 2 т.; Пер.с нем. - М.: Машиностроение, 1987.

35. Координатные измерительные машины и их применение. /Б.А.Гапшис и др. - М.: Машиностроение, 1967. - 368 с.

36. Красковский Е.Я., Дружинин Ю.А., Филатов Е.М. Расчет и конструирование механизмов и приборов вычислительных систем. - М.: Высш. шк., 1983. - 431 с.

37. Кулагин В.В. Основы конструирования оптических приборов. -Л.: Машиностроение, 1986. - 312 с.

38. Кулагин С.В. Апарин Е.М. Проектирование фото- и киноприборов.

- Л.: Машиностроение, 1988. - 280 с.

39. Латышев С.М. Компенсация погрешностей в оптических приборах.-Л.: Машиностроение, 1985. - 248 с.

40. Лифшиц Б.Г., Крапошин B.C., Липецкий Я.Л. Физические свой­ства металлов и сплавов. - М.: Металлургия, 1982. - 320 с.

41. Милосердии СВ., Семенов Б.Д., Кречко Ю.А. Расчет и кон­струирование механизмов приборов. - Л.: Машиностроение, 1985. - 408 с.

42. Орлов П.И. Основы конструирования: В 2 т. - М.: Машино­строение, 1988.

43. Основы инженерной психологии /Под ред. Б.Ф.Ломова. - М.: Высш. шк., 1986. - 364 с.

44. Пимагин H.H., Орлова В.А., Табачников Р.В., O.Ф.Тищенко опоры и опоры с газовой смазкой. - II.; Машиностроение, 1967. - 216 с.

45. Плотников B.C., Варфоломеев Д.И., Пустовалов B.E. Расчет и конструирование оптико-механических приборов. - Л.; Машинострое­ние, 1985. - 266 с.

46. Половинкин А.И. Основы инженерного творчества. -М.: Высш. шк., 1968, -284 с.

47. Попов Н.Н. Расчет и проектирование кулачковых механизмов. - М.; Машиностроение, 1987. - 328 с.

48. Приборные шарикоподшипники; Справочник, /Под ред. К.Н. Явленского. - М.: Машиностроение, 1988. -ЗЬ6 с.

49. Прецизионные сплавы с особыми свойствами теплового расшире­ния и упругости. - М.: Изд-во стандартов, 1972. - 150 с.

50. Прикладная оптика /Под ред. Н.П. Заказнова. -М.: Машиностроение, 1986. - 312 с.

52. Рейбман А.И. Защитные лакокрасочные покрытия. - Л.: Химия, 1987.-324 с,

53. Решетов А.Н. Самоустанавливающиеся механизмы. - М.: Машино­ строение, 1985. - 365 с.

54. Скорняков И.Г. Патентные исследования при курсовом и дипломном проектировании. - М.: Высш. шк., 980, - 320 с.

55. Страхов А.Ф. Автоматизированные измерительные комплексы. - М.; Энергоатомиздат, 1982. - 248 с.

56. Справочник конструктора оптико-механических приборов. /Под ред. В.А.Панова. - Л.; Машиностроение, 985. - 744 с.

57. Справочник конструктора РЭА: В 2 т. /Под ред. В.Р.Варламо­ва. - М.: Радио и связь, 1983.

58. Справочник конструктора точного приборостроения. - М.: Машиностроение, 1987. - 664 с.

59. Справочник. Материалы в приборостроении и автоматике /Подред. Ю.М.Пятина. - М.: Машиностроение, 1982. - 528 с.

60. Трохименко Я.К. Любич Ф.Д. Инженерные расчеты на програм­мируемых микрокалькуляторах. - К.; Техника, 1985. - 460 с.

61. Хрущев В.В. Электрические машины систем автоматики. - Л.: Энергоатомиздат, 1985. - 368 с.

62. Элементы приборных устройств: В 2 т. /Под ред. О.Ф. Тищенко. -М.: Высш. шк., 1982.

63. Юферов М.Р. Электрические машины автоматических устройств. -М.: Высш. шк., 1988. - 412 с.

Приложение 1.

Примеры кинематических схем механических передач

Приложение 2.

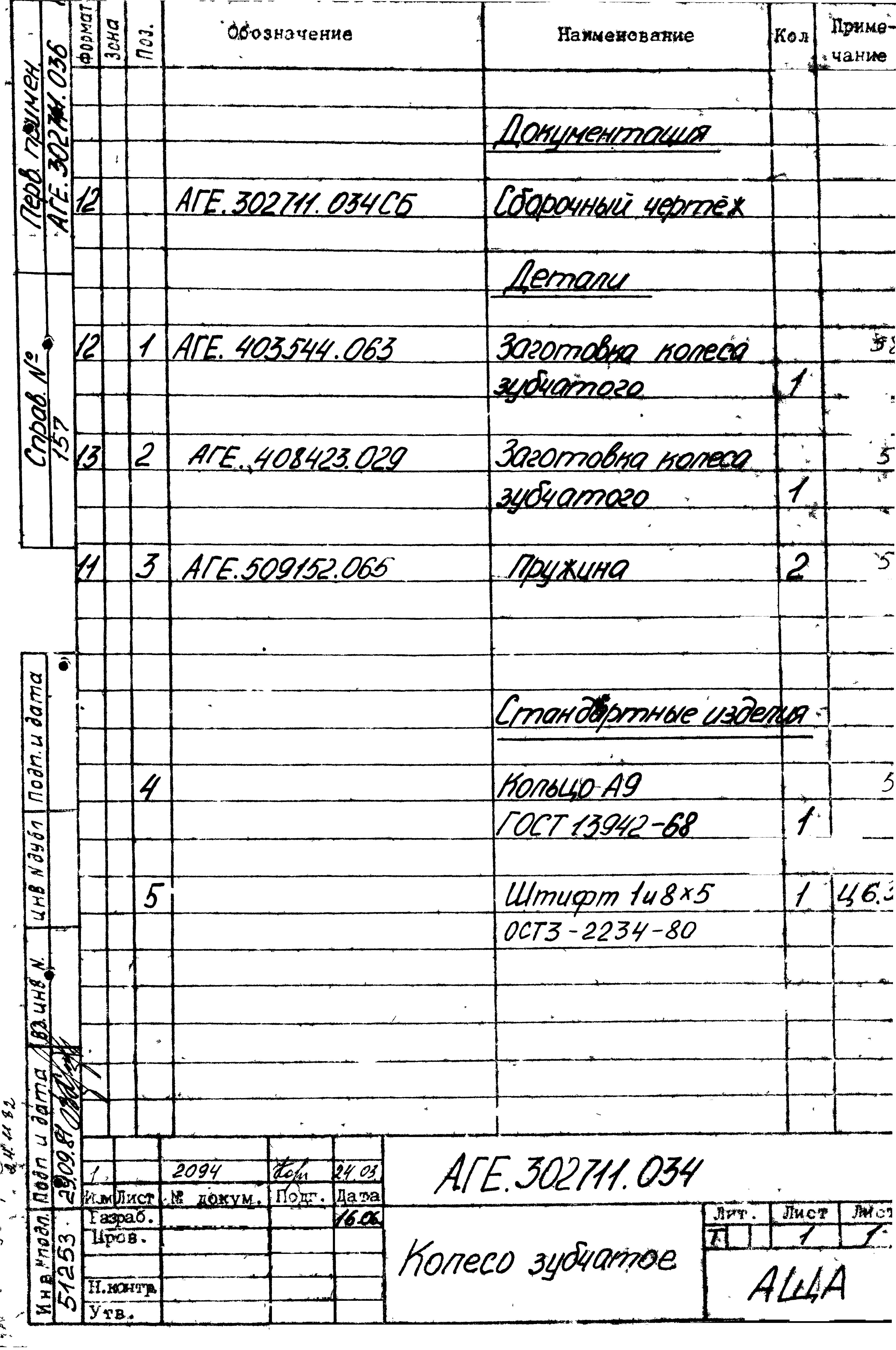

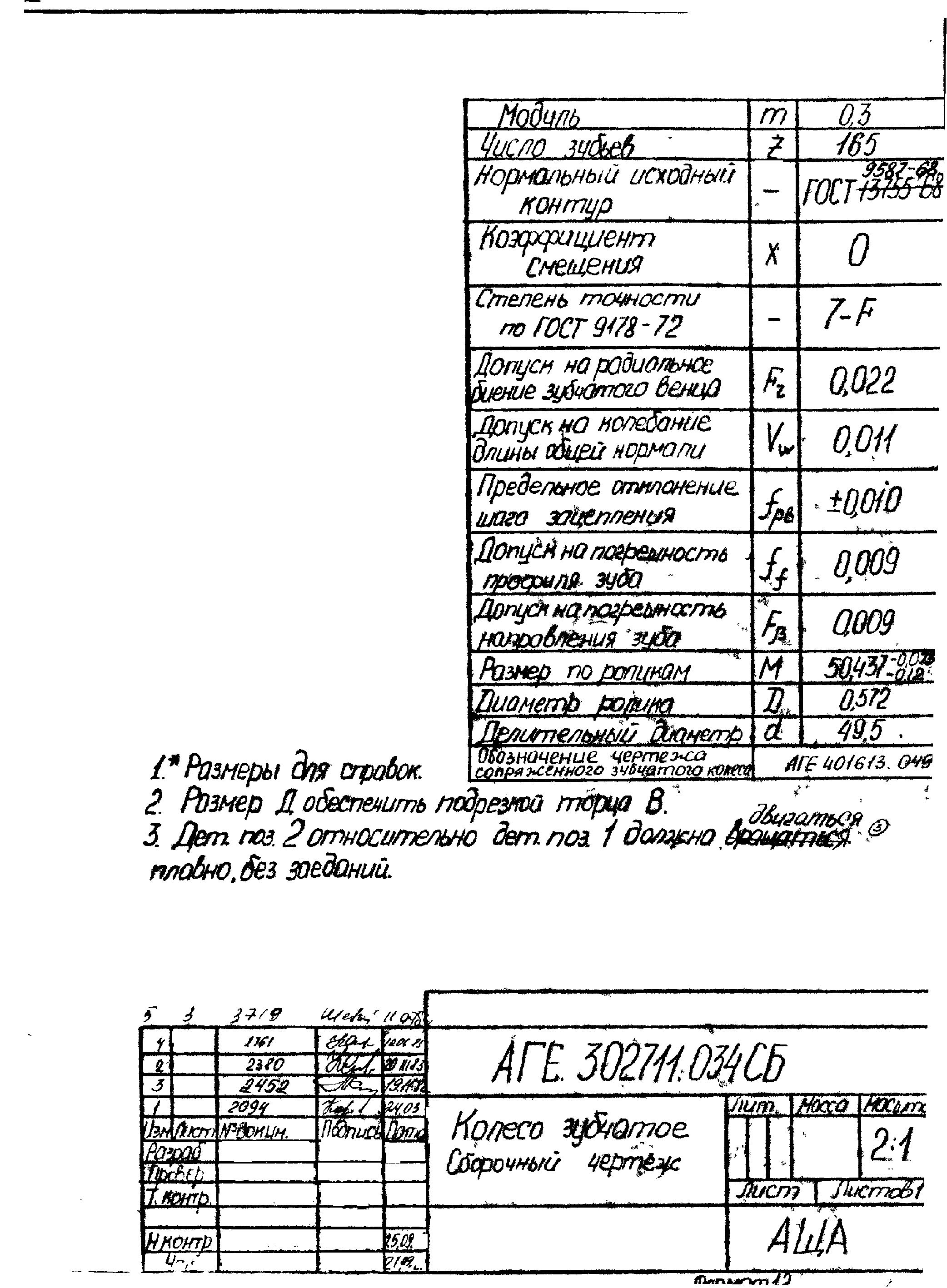

Пример оформления спеификации и чертежа цилиндрической зубчатой передачи

Приложение 2.2

Приложенеи 2.3

Приложенеи 2.4

Приложенеи 2.5

Приложенеи 2.6

Додаток 2.
