Процесс идеального многоступенчатого поршневого компрессора
Пример 32. В идеальном двухступенчатом компрессоре воздух сжимается до 2 МПа. Найти температуру в конце сжатия и конечное давление в первой ступени (ц.н.д.), если температура наружного воздуха 15С и давление 0,1 МПа. Сжатие происходит по политропе с показателем 1,2.
Решение. Найдем степень сжатия одной ступени:
= (2/0,1)0,5 = 4,47.
Найдем конечное давление в первой ступени:
p2 = p1 = 0,11064.47 = 0,447 МПа.
Найдем температуру в конце сжатия первой ступени:
T2 = T1 (p2/p1)(n-1)/n = 2884.47(1.2-1)/1.2 = 370 К.
Пример 33. Объемная подача идеального трехступенчатого компрессора 0,03 м3/с (при всасывании). Начальные параметры воздуха: 27С и 0,1 МПа. Сжатие происходит по политропе с показателем 1,2 до давления 6,4 МПа. Найти теоретическую мощность компрессора.
Решение. Степень сжатия одной ступени компрессора:
= (6,4/0,1)1/3 = 4.
Мощность одной ступени компрессора:
N1 = np1Vt1((n-1)/n – 1)/(n-1)= 1,20,11060,03(80.2/1.2 – 1)/0,2= 4,68 кВт.
Мощность трехступенчатого компрессора:
N = 3N1 = 34,68 = 14,04 кВт.
Задачи
Массовая подача воздуха, сжимаемого в трехступенчатом компрессоре, составляет 250 кг/ч при давлении 8 МПа. Найти теоретическую подводимую мощность, необходимую для обеспечения такой подачи воздуха. Сжатие считать адиабатным. Давление всасываемого воздуха 95 кПа, а его температура 17С. Ответ: 31,8 кВт.
Трехступенчатый компрессор всасывает воздух объемом 60 м3/ч, давлением 80 кПа при температуре 27С и сжимает его до 10 МПа. Найти объемную подачу по сжатому воздуху и теоретическую мощность компрессора.
При пуске в ход дизеля был израсходован весь запас сжатого воздуха. Для восполнения израсходованного воздуха был пущен в ход двухступенчатый компрессор мощностью 2,9 кВт. Определить время, необходимое для этого, если вместимость пускового баллона, из которого забирался воздух для пуска, составляет 100 л; давление воздуха в баллоне при температуре 27С перед началом заполнения 0,1 МПа, а в конце заполнения 4,3 МПа. При подсчете принять, что давление в цилиндре нагнетания давления компрессора в начале сжатия 90 кПа. Температура воздуха в начале сжатия в обеих ступенях 27С. Работа в них разделена поровну. Сжатие происходит по политропе с показателем 1,3. Ответ: 11,8 мин.
Термодинамические циклы поршневых двигателей внутреннего сгорания.
Пример 34. Определить эффективную мощность и удельный эффективный расход топлива восьмицилиндрового четырехтактного дизельного двигателя, если среднее индикаторное давление рi =7,5105 Па, степень сжатия =16,5, объем камеры сгорания Vc=1210-5 м3, угловая скорость вращения коленчатого вала =220 рад/с, механический к. п. д. м=0,8 и расход топлива В=1,0210-2 кг/с.
Решение. Среднее эффективное давление определяем по формуле
=7,51050,8= 6,105 Па;
рабочий объем цилиндра:
Vh = (-1)Vc = (16,5-1) 1210-6 = 18,610-4 м3;
частота вращения коленчатого вала в секунду
п = ω/(2π) = 220/ (23,14) = 35 об/с;
эффективная мощность двигателя:
Nе = 2peVhni/(103τ) = 2610518,610-4358/(1034) = 156 кВт;
удельный эффективный расход топлива:
be = 3600B/Ne = 1,0210-23600/156 = 0,235 кг/(кВтч);
Пример 35. Определить удельный индикаторный расход топлива шестицилиндрового четырехтактного карбюраторного двигателя, если диаметр цилиндра D = 0,082 м, ход поршня S=0,11 м, частота вращения коленчатого вала n=2800 об/мин, расход топлива B=4,510-3 кг/с. Индицированием двигателя получена индикаторная диаграмма полезной площадью F=1,610-3 м2, длиной l = 0,2 м при масштабе давлений m = 1108 Па/м.
Решение. Среднее индикаторное давление определяем по формуле
piFm/l = 1,610-31108/0,2=8105 Па;
рабочий объем цилиндра:
м3;
индикаторная мощность двигателя:
=65 кВт;
удельный индикаторный расход топлива:
bi = В3600/Ni = 4,510-33600/65 = 0,249 кг/(кВтч).
Пример 36. Определить литровую мощность и удельный индикаторный расход топлива восьмицилиндрового четырехтактного карбюраторного двигателя, если среднее индикаторное давление pi=8105 Пa, диаметр цилиндра D=0,12 м, ход поршня S=0,1 м, угловая скорость вращения коленчатого вала =377 рад/с, механический к. п. д. т м=0,8 и расход топлива B=1610-3 кг/с.
Решение. Рабочий объем цилиндра определяем по формуле
м3 ;
частота вращения коленчатого вала в секунду
об/с;
индикаторную мощность двигателя:
кВт;
эффективная мощность двигателя:
кВт;
литровая мощность двигателя:
кВт/м3;
удельный индикаторный расход топлива - по формуле
кг/(кВтч).
Задачи
Сравнить изменение термического КПД цикла Отто при переходе от = 6 к = 8 и при повышении от 10 до 12. Принять, что рабочим телом является трехатомный газ. Ответ: 0,048; 0,026.
Количество теплоты, подведенной к рабочему телу в цикле Дизеля равно 1,4 МДж/кг. Известно, что Та = 300 К, ср = 1 кДж/(кгК), k = 1,4. Какую степень сжатия необходимо иметь в этом цикле для получения термического КПД, равного КПД цикла Отто, осуществленного при = 10? Ответ: 17,18.
Подсчитать среднее давление и КПД для цикла Отто с расширением по политропе, если известно, что: рабочее тело – воздух, cv = 0,718 кДж/(кгК), k = 1,4; ра = 0,08 МПа, Та = 300 К, = 9, = 4; n = 1,3. Сравнить полученные результаты с показателями цикла Отто с расширением по адиабате, осуществленного с тем же количеством подведенной теплоты. Ответ: 1,0785 МПа; 0,546; 1,155 МПа; 0,585.
Определить индикаторную и эффективную мощности восьмицилиндрового четырехтактного двигателя, если среднее индикаторное давление рi=7,5105 Па, диаметр цилиндра D=0,1 м, ход поршня S=0,095 м, частота вращения коленчатого вала n =3000 об/мин и механический к. п. д. м=0,8. Ответ: Ni= 112,5 кВт; Ne=90 кВт.
Определить индикаторную мощность и среднее индикаторное давление четырехцилиндрового четырехтактного дизельного двигателя, если эффективная мощность Nе=100 кВт, угловая скорость вращения коленчатого вала ω= 157рад/с, степень сжатия ε==15, объем камеры сгорания Vс=2,510-4 м3 и механический к. п. д. м = 0,84. Ответ: Ni = 119 кВт; рi=6,8105 Па.
Определить индикаторную мощность и удельный индикаторный расход топлива шестицилиндрового четырехтактного дизельного двигателя, если среднее эффективное давление pе=6,2105 Па, диаметр цилиндра D = 0,11 м, ход поршня S=0,14 м, средняя скорость поршня см= 8,4 м/с, расход топлива B=5,53 10-3 кг/с и механический к. п. д. ηм=0,82. Ответ: Ni=90,5 кВт; bi=0,220 кг/(кВтч).
Определить диаметр цилиндра и ход поршня четырехцилиндрового четырехтактного дизельного двигателя, если эффективная мощность Ne= 80 кВт, среднее эффективное давление ре =6105 Па, частота вращения коленчатого вала n=1800 об/мин и средняя скорость поршня см =9,6 м/с. Ответ: D=0,135м; S=0,16 м.
Определить мощность механических потерь восьмицилиндрового четырехтактного карбюраторного двигателя, если среднее индикаторное давление рi= 7,5105 Па, диаметр цилиндра D=0,1 м, ход поршня S=0,095 м, частота вращения коленчатого вала n=50 об/с и механический к. п. д. ηм=0,8. Ответ: Nм = 22,4 кВт.
Определить индикаторную мощность и мощность механических потерь шестицилиндрового двухактного дизельного двигателя, если среднее эффективное давление ре=6,36105 Па, степень сжатия ε = 16, объем камеры сгорания Vc=7,810-5 м3, частота вращения коленчатого вала n=35 об/с и механический к. п. д. м =0,84. Ответ: Ni= 186 кВт; Nм = 29,8 кВт.
Определить среднее индикаторное давление и среднее давление механических потерь восьмицилиндрового четырехтактного карбюраторного двигателя, если эффективная мощность Ne=145 кВт, диаметр цилиндра D=0,1м, ход поршня S=0,09 м, средняя скорость поршня см=12,0 м/с и механический к. п. д. м=0,8. Ответ: рi=9,6105 Па; рм= 1,92105 Па.
Определить эффективную мощность и удельный эффективный расход топлива восьмицилиндрового четырехтактного карбюраторного двигателя, если среднее индикаторное давление pi=8,7105 Па, диаметр цилиндра D = 0.1 м, ход поршня S=0,095 м, средняя скорость поршня см=9,5 м/с и механический к. п. д. м=0,85 и расход топлива В=9,710-3 кг/с. Ответ: Ne= 110,5 кВт, be=0,316 кг/(кВт-ч).
Определить удельный индикаторный и удельный эффективный расход топлива четырехцилиндрового четырехтактного дизельного двигателя, если среднее индикаторное давление рi=6,8105 Па, степень сжатия =15, полный объем цилиндра Vа=37,510-4 м3, угловая скорость вращения коленчатого вала = 157 рад/с, механический к. п. д. м=0,84 и расход топлива В = 5,9510-3 кг/с. Ответ: bi=0,180 кг/(кВт/ч); bе=0,214 кг/(кВтч).
Определить эффективную мощность и мощность механических потерь шестицилиндрового четырехтактного дизельного двигателя, если среднее эффективное давление ре = 5,4105 Па, диаметр цилиндра D=0,108 м, ход поршня S=0,12 м, средняя скорость поршня сm=8,4 м/с и механический к. п. д. м =0,78. Ответ: Ne =62,4 кВт; Nм= 17,6 кВт.
Определить среднее индикаторное давление и индикаторную мощность шестицилиндрового четырехтактного дизельного двигателя, если диаметр цилиндра D=0,15, ход поршня S=0,18 м, частота вращения коленчатого вала n=1500 об/мин. Индицированием двигателя получена индикаторная диаграмма полезной площадью F=1,9510-3 м2, длиной l=0,15 м при масштабе давлений m=0,6108 Па/м. Ответ: рi=7,8105Па, Ni=186кВт.
Определить удельный индикаторный и удельный эффективный расход топлива четырехцилиндрового четырехтактного дизельного двигателя, если среднее индикаторное давление рi=6,8105 Па, степень сжатия =15, полный объем цилиндра Vа=37,510-4 м3, угловая скорость вращения коленчатого вала = 157 рад/с, механический к. п. д. м=0,84 и расход топлива В=5,9510-3 кг/с. Ответ: bi=0,180 кг/(кВт/ч); bе=0,214 кг/(кВтч).
Определить эффективную мощность и мощность механических потерь шестицилиндрового четырехтактного дизельного двигателя, если среднее эффективное давление ре = 5,4105 Па, диаметр цилиндра D=0,108 м, ход поршня S=0,12 м, средняя скорость поршня сm=8,4 м/с и механический к. п. д. м =0,78. Ответ: Ne =62,4 кВт; Nм= 17,6 кВт.
Определить среднее индикаторное давление и индикаторную мощность шестицилиндрового четырехтактного дизельного двигателя, если диаметр цилиндра D=0,15, ход поршня S=0,18 м, частота вращения коленчатого вала n=1500 об/мин. Индицированием двигателя получена индикаторная диаграмма полезной площадью F=1,9510-3 м2, длиной l = 0,15 м при масштабе давлений m=0,6108 Па/м. Ответ: рi=7,8105Па, Ni=186кВт.
Определить индикаторную мощность и мощность механических потерь четырехцилиндрового четырехтактного дизельного двигателя, если степень сжатия =17, полный объем цилиндра Va=11.910-4 м3, угловая скорость вращения коленчатого вала =157 рад/с и механический к. п. д. м=0,81. Индицированием двигателя получена индикаторная диаграмма полезной площадью F = 1,810-3 м2, длиной l=0,2 м при масштабе давлений m=0,8108 Па/м. Ответ: Ni =40,3 кВт; Nм= 7,7 кВт.
Определить среднее эффективное давление и среднее давление механических потерь двухцилиндрового четырехтактного дизельного двигателя, если эффективная мощность Ne==18 кВт, диаметр цилиндра D = 0,105 м, ход поршня S=0,12 м, частота вращения коленчатого вала n = 30 об/с и механический к. п. д.м=0,78. Ответ: ре = 5,77105 Па; рм = 1,63105 Па.
Определить эффективную мощность и механический к. п. д. шестицилиндрового четырехтактного дизельного двигателя, если среднее эффективное давление ре=7,2105 Па, полный объем цилиндра Va=7,910-4 м3, объем камеры сгорания Vc= 6,910-5 м3, частота вращения коленчатого вала n=37 об/с и мощность механических потерь Nм= 14,4 кВт. Ответ: Nе=57,6 кВт; Nм = 0,8 кВт.
Определить среднюю скорость поршня и степень сжатия четырехцилиндрового четырехтактного карбюраторного двигателя, если эффективная мощность Nе=51,5 кВт, среднее эффективное давление ре = 6,45105 Па, ход поршня S=0,092 м, частота вращения коленчатого вала n=4000 об/мин и объем камеры сгорания Vc = 10-4 м3. Ответ: cm =12,3 м/с; =7,0.
Определить угловую скорость вращения коленчатого вала и степень сжатия шестицилиндрового четырехтактного карбюраторного двигателя, если эффективная мощность Ne=66 кВт, среднее эффективное давление ре=6,5105 Па, частота вращения коленчатого вала n=60 об/с и полный объем цилиндра Vа=6,6310-4м3. Ответ: =377 рад/с; = 6,7.
Определить индикаторную мощность и механический к. п. д. восьмицилиндрового четырехтактного карбюраторного двигателя, если среднее индикаторное давление рi=7,5105 Па, диаметр цилиндра D=0,l м, ход поршня S=0,095, средняя скорость поршня Ст=9,5 м/с и мощность механических потерь Nм=23,5 кВт. Ответ: Ni=111,8 кВт; м=0,79.
Определить литраж и удельный эффективный расход топлива шестицилиндрового четырехтактного карбюраторного двигателя, если эффективная мощность Ne=52 кВт, среднее эффективное давление ре = 6,4105 Па, угловая скорость вращения коленчатого вала =314 рад/с и расход топлива В =3,810-3 кг/с. Ответ: Vh=32,5.10-4 м3; be=0,263 кг/(кВтч).
Определить расход топлива четырехцилиндрового четырехтактного дизельного двигателя, если среднее индикаторное давление рi=6,8105 Па, частота вращения коленчатого вала n=25 об/с, степень сжатия =15, объем камеры сгорания Vc=2,510-4 м3, механический к. п. д. м=0,84 и удельный эффективный расход топлива bе=0,180 кг/(кВтч). Ответ: S=510-3 кг/с.
Определить расход топлива шестицилиндрового четырехтактного карбюраторного двигателя, если среднее индикаторное давление рi=8105 Па, диаметр цилиндра D=0,082 м, ход поршня S=0,11 м, средняя скорость поршня См=9,9 м/с, механический к. п. д. м =0,85 и удельный эффективный расход топлива bе=0,276 кг/(кВтч). Ответ: В =4,0810-3 кг/с.
Определить литровую мощность шестицилиндрового четырехтактного дизельного двигателя, если среднее эффективное давление ре=7105 Па, частота вращения коленчатого вала =35 об/с, степень сжатия = 14,5 и. объем камеры сгорания Vс=2210-5 м3. Ответ: Nл=12250 кВт/м3.
Определить индикаторную мощность и расход топлива восьмицилиндрового карбюраторного двигателя, если среднее эффективное давление ре=6,56105 Па, диаметр цилиндра D=0,12 м, ход поршня S=0,1 м, частота вращения коленчатого вала n=70 об/с. механический к. п. д. м=0,82 и удельный индикаторный расход топлива bi= 0,265 кг/(кВтч). Ответ: Ni=253кВт; S= 18,610-2 кг/с.
Для указанной схемы двигателя внутреннего сгорания (ДВС) рассчитать термодинамические параметры состояния рабочей смеси: объем камеры сгорания в верхней и нижней мертвых точках (ВМТ, НМТ); степень сжатия (ε); давление в точках a, c, z, b; термический КПД; удельную работу цикла. На основе расчетных данных построить pv - диаграмму состояния. Н

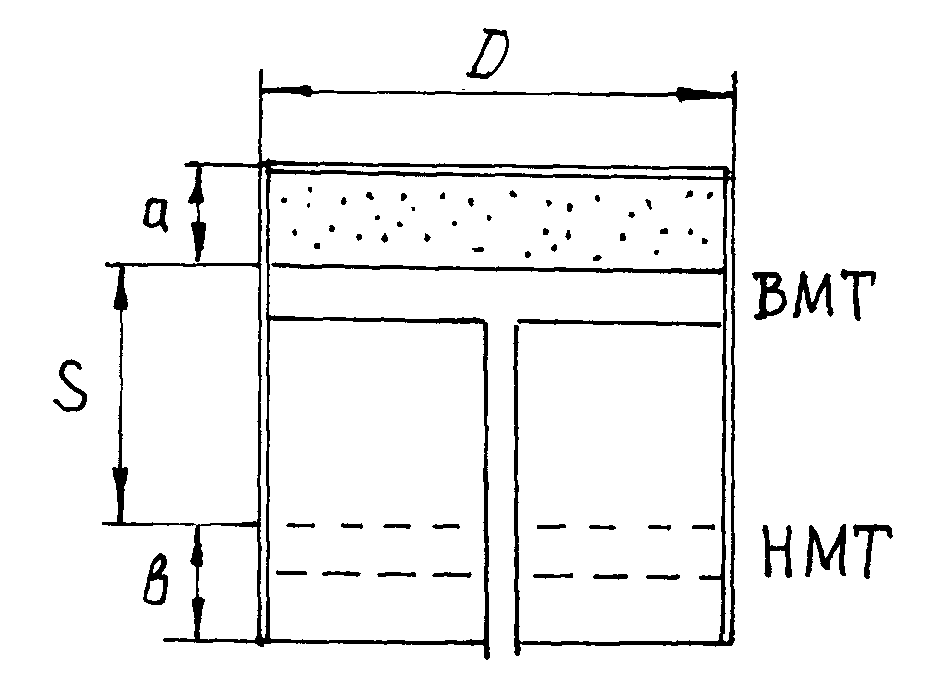

Рис. 3. Схема поршневого ДВС
а рис. 3 показана схема поршневого ДВС с необходимыми для расчета геометрическими размерами, величины которых берутся из таблицы.
Исходные данные
а, мм |
5 |
4 |
4 |
8 |
7 |
6 |
b, мм |
4 |
5 |
4 |
7 |
8 |
3 |
S, мм |
70 |
95 |
85 |
65 |
100 |
70 |
D, мм |
100 |
60 |
55 |
72 |
100 |
60 |
k |
1,3 |
1,4 |
1,4 |
1,35 |
1,35 |
1,4 |
λ |
2 |
3 |
- |
- |
2 |
2,5 |
ρ |
- |
- |
2 |
3 |
3 |
2 |
Вид цикла |
Отто |
Дизеля |
Сабатэ-Тринклера |
Приложение
Таблица 1.
Вещество |
Хим. формула |
Относительная молекулярная масса, Мr |
Азот |
N2 |
28,016 |
Аммиак |
NH3 |
17,031 |
Вода |
H2O |
18,016 |
Водород |
H2 |
2,016 |
Воздух (сухой) |
- |
28,960 |
Углекислый газ |
CO2 |
44,010 |
Кислород |
O2 |
32,000 |
Метан |
CH4 |
16,040 |
Окись углерода |
CO |
28,010 |
Этилен |
C2H4 |
28,050 |
Таблица 2
t,С |
, кДж/(кгК) |
|||||
|
O2 |
N2 |
CO |
CO2 |
H2O |
Воздух |
0 |
0,9140 |
1,0392 |
1,0396 |
0,8106 |
1,8594 |
1,0036 |
100 |
0,9224 |
1,0404 |
1,0417 |
0,8725 |
1,8728 |
1,0061 |
200 |
0,9353 |
1,0434 |
1,0463 |
0,9148 |
1,8937 |
1,0115 |
300 |
0,9500 |
1,0488 |
1,0538 |
0,9529 |
1,9611 |
1,0191 |
400 |
0,9651 |
1,0567 |
1,0634 |
0,9868 |
1,9477 |
1,0283 |
500 |
0,9789 |
1,0660 |
1,0748 |
1,0170 |
1,9778 |
1,0387 |
600 |
0,9927 |
1,0764 |
1,0865 |
1,0856 |
2,0088 |
1,0496 |
700 |
1,0048 |
1,0869 |
1,0982 |
1,0681 |
2,0419 |
1,0605 |
800 |
1,0161 |
1,0978 |
1,1087 |
1,0894 |
2,0754 |
1,0714 |
900 |
1,0262 |
1,1082 |
1,1191 |
1,1095 |
2,1093 |
1,0815 |
1000 |
1,0354 |
1,1179 |
1,1292 |
1,1275 |
2,1436 |
1,0911 |
1200 |
1,0513 |
1,1367 |
1,1484 |
1,1585 |
2,2102 |
1,1087 |
1400 |
1,0651 |
1,1535 |
1,1660 |
1,1840 |
2,2743 |
1,1250 |
1600 |
1,0773 |
1,1681 |
1,1803 |
1,2058 |
2,3346 |
1,1388 |
1800 |
1,0886 |
1,1811 |
1,1928 |
1,2251 |
2,3902 |
1,1510 |
2000 |
1,0990 |
1,1920 |
1,2037 |
1,2410 |
2,4417 |
1,1618 |
2200 |
1,1091 |
1,2020 |
1,2138 |
1,2556 |
2,4895 |
1,1715 |
2400 |
1,1175 |
1,2112 |
1,2225 |
1,2678 |
2,5334 |
1,1803 |
2500 |
1,1221 |
1,2154 |
1,2263 |
1,2736 |
2,5544 |
1,1844 |
Таблица 3
t,С |
, кДж/(кгК) |
|||||
|
O2 |
N2 |
CO |
CO2 |
H2O |
Воздух |
0 |
0,6540 |
0,7427 |
0,7427 |
0,6217 |
1,3976 |
0,7164 |
100 |
0,6628 |
0,7436 |
0,7448 |
0,6837 |
1,4110 |
0,7193 |
200 |
0,6757 |
0,7469 |
0,7494 |
0,7222 |
1,4323 |
0,7247 |
300 |
0,6900 |
0,7519 |
0,7570 |
0,7733 |
1,4574 |
0,7323 |
400 |
0,7042 |
0,7599 |
0,7666 |
0,7980 |
1,4859 |
0,7415 |
500 |
0,7193 |
0,7691 |
0,7779 |
0,8277 |
1,5160 |
0,7519 |
600 |
0,7331 |
0,7796 |
0,7896 |
0,8549 |
1,5474 |
0,7628 |
700 |
0,7453 |
0,7905 |
0,8014 |
0,8788 |
1,5805 |
0,7737 |
800 |
0,7561 |
0,8009 |
0,8118 |
0,9006 |
1,6140 |
0,7842 |
900 |
0,7662 |
0,8114 |
0,8223 |
0,9203 |
1,6483 |
0,7942 |
1000 |
0,7754 |
0,8210 |
0,8323 |
0,9383 |
1,6823 |
0,8039 |
1200 |
0,7917 |
0,8395 |
0,8516 |
0,9692 |
1,7492 |
0,8219 |
1400 |
0,8051 |
0,8566 |
0,8692 |
0,9952 |
1,8129 |
0,8378 |
1600 |
0,8177 |
0,8713 |
0,8838 |
1,0170 |
1,8728 |
0,8516 |
1800 |
0,8290 |
0,8843 |
0,8960 |
1,0358 |
1,9289 |
0,8637 |
2000 |
0,8390 |
0,8951 |
0,9073 |
1,0521 |
1,9808 |
0,8746 |
2200 |
0,8491 |
0,8943 |
0,9169 |
1,0668 |
2,0277 |
0,8847 |
2400 |
0,8579 |
0,9144 |
0,9257 |
1,0794 |
2,0716 |
0,8935 |
2500 |
0,8621 |
0,9186 |
0,9295 |
1,0852 |
2,0926 |
0,8976 |
