3.4.2 Диагностический комплекс Автомастер ам1-м

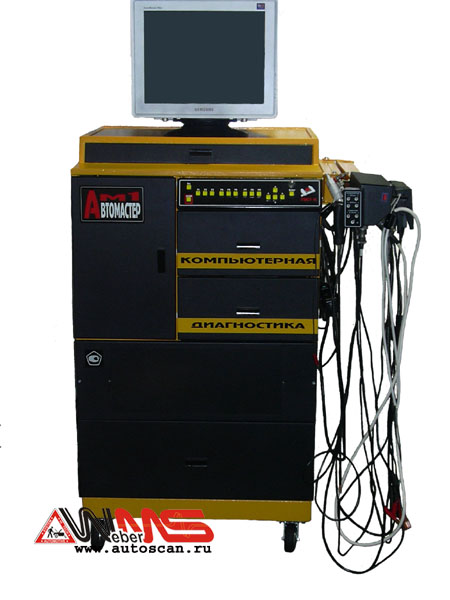

Рисунок 3.3 – Диагностический комплекс Автомастер АМ1-М

Автомастер АМ1-М современный диагностический комплекс на базе персонального компьютера, сочетающий в себе функции мотортестера, сканера электронных блоков управления, многоканального осциллографа и генератора имитатора сигналов датчиков.

Современные методики тестирования:

  • относительная компрессия;

  • баланс мощности;

  • цилиндровый баланс;

  • тест производительности форсунок.

Модульность, возможность поставки различных конфигураций с последующим дооснащением делают Автомастер АМ1 незаменимым в автосервисах любого уровня.

Продуманная система меню объединяет все опции Автомастера AM1 в единый, удобный для диагноста комплекс.

Автомастер AМ1 комплектуется подробными инструкциями по эксплуатации, которые позволяют легко и быстро освоить его.

Мотортестер

Удобная конструкция с поворотным кронштейном на конце которого закреплен модуль нормирования. К модулю подсоединяются датчики и жгуты мотортестера. Мощный современный компьютер на базе процессора Intel Pentium IV, 17" монитор, принтер для печати результатов диагностики.

Высокая точность измерений. Оптимальный набор режимов измерений. Комплексные автоматические режимы тестирования и отдельные тесты по всем системам двигателя. Для оперативного управления имеется пульт ДУ и пульт "горячих" клавиш.

Комплекс может работать, синхронизируясь от сигналов первичной или вторичной цепи, что заметно упрощает подключение ко многим современным автомобилям, не имеющим возможности подключения к первичной цепи.

Широкий перечень адаптеров. Для подключения к группе форсунок при проведении теста производительности прибор укомплектован специальным переходником. Адаптер для подключения к системам DIS позволяет одновременно подключаться к четырем двухвыводным катушкам. Специальные переходники для измерения давления в цилиндре (компрессии).

Программное обеспечение работает в среде Windows 98/2000/XP и имеет модульную структуру, что позволяет производить его последующее обновление через Интернет.

Наличие цифрового осциллоскопа с автоматической синхронизацией и широкими возможностями по управлению изображением:

  • стоп-кадр;

  • масштабирование по вертикали и горизонтали;

  • режим детального исследования участка сигнала (лупа);

  • выбор режима отображения (кадр или растр);

  • возможность сохранения осциллограммы на жестком диске для последующего просмотра.

Специальный режим определения максимального и минимального напряжения пробоя на свечах зажигания, проверка стабильности искрообразования.

Режим мультиметра для измерения сопротивлений, постоянного и переменного напряжения, скважности сигналов. Высокоомный вход для проверки чувствительных цепей и измерения характеристик L-зонда для оценки его состояния.

Проверка компрессии путем измерения давления в конце такта сжатия при помощи датчика давления. В этом режиме также выводится осциллограмма изменения давления в цилиндре.

Режим универсального вольтметра с высоким входным сопротивлением.

Режим осциллографа Лямбда - зонда, позволяет наблюдать форму сигнала с датчика.

Справочная база данных по регулировочным параметрам более 3000 бензиновых и дизельных автомобилей отечественного и импортного производства, с указание расположения меток установки угла опережения зажигания и регулировок холостого хода.

Возможность пополнения и корректировки базы. Удобный выбор автомобиля по марке и типу двигателя. Вывод справочной информации на экран для сравнения с текущими параметрами.

Вывод результатов диагностики на принтер, сохранение их в базе клиентов. Ведение "истории болезни" автомобиля.

Газоанализатор Двухкомпонентные газоанализаторы Аскон 01, Инфракар 10. Четырехкомпонентные - Инфракар М, Аскон 02, Автотест.

Связь с комплексом по последовательному интерфейсу RS-232. Управление газоанализатором. Автоматическая калибровка и сброс конденсата. Вывод результатов замеров токсичности на монитор и принтер комплекса.

Осциллограф-генератор

Позволяет исследовать и имитировать сигналы электронных систем управления автомобилей любых производителей. Четыре универсальных канала, два дополнительных канала - первичной и вторичной цепи.

Возможна генерация сигналов стандартной формы (прямоугольный, треугольный, синус), а также сигналов наиболее распространенных датчиков (коленчатого и распределительного валов, Холла, расхода воздуха, детонации, l-зонда). Кроме того, можно генерировать сигналы, предварительно записанные в базу данных с заведомо исправного автомобиля.

Таблица 3.8 – Технические характеристики диагностического комплекса Автомастер АМ1-М

Производитель

Россия

Обороты двигателя, об/мин

6000

Напряжение питания, В

220

Габаритные размеры, мм

890х700х1530

Масса, кг

110

Рабочая температура ,°С

2-50

Класс защиты от поражения электротоком

1

Сопротивление, кОм

0-100

Стоимость, рублей

172300

Таблица 3.9 – Технические характеристики диагностического комплекса Автомастер АМ1-М (для бензиновых двигателей)

Измеряемые параметры

Диапазон измерений

Предел основной абсолютной погрешности

Частота вращения коленчатого вала двигателя, об/мин

0-6000

±5

Угол замкнутого состояния контактов прерывателя, град

0-180

±0.3

Время накопления, мс

0-100

±0.05

Максимальное изменение угла замкнутого состояния контактов за рабочий цикл двигателя, град

0-360

±0.3

Aсинхронизм искрообразования, град

0-180

±0.3

Угол опережения зажигания, град

0-60

±0.05

Длительность искрового разряда на свече, мс

0-10

±0.3

Напряжение искрового разряда на свече, кВ

(0±5)

±0.05

Вторичное электрическое напряжение, кВ

(0±40)

±4

Электрическое напряжение постоянного тока на клеммах аккумуляторной батареи, В

0-40

±0.3

Электрическое напряжение постоянного тока на клеммах катушки зажигания, подключаемой к батарее, В

0-40

±0.3

Электрическое напряжение постоянного тока на клемме катушки зажигания, подключаемой к прерывателю, В

0-15

±0.1

Сила постоянного электрического тока, А

0-100 100-600

±5 ±25

Электрическое сопротивление постоянному току, Ом Ом кОм

0-250 250-1000 1-250

±0.05 ±5 ±1

Температура масла, °С

от+20 до+100

±5

Давление, бар

0-16

±0,15

Таблица 3.10 – Технические характеристики диагностического комплекса Автомастер АМ1-М (при наличии дизельного модуля)

Измеряемые параметры

Диапазон измерений

Предел основной абсолютной погрешности

Частота вращения коленчатого вала двигателя, об/мин

0-6000

±5

Угол опережения начала подачи топлива, град

0-60

±0.5

Таблица 3.11- Диапазон измерений

Параметр

Диапазон

Эффективная составляющая баланса индикаторной мощности двигателя, %

0-100

Составляющая механических потерь баланса индикаторной мощности двигателя, %

0-100

Относительная компрессия по цилиндрам, %

0-100

Относительное изменение частоты вращения коленчатого вала двигателя при последовательном отключении из работы каждого из цилиндров (цилиндровый баланс), %

0-100

Управление работой комплекса осуществляется с клавиатуры, c пульта "горячих клавиш и с пульта дистанционного управления (ПДУ).

Трудоемкость диагностирования двигателя при помощи комплекса не более 0.25 чел-часа.

Таблица 3.12 - Составные части базового комплекта

Наименование

Кол-во шт.

Примечание

Стойка

1

-

Кронштейн поворотный

1

-

Модуль нормирования

1

-

Модуль обработки сигналов

1

-

Системный блок(*2)

1

-

Монитор (*2)

1

-

Принтер (*2)

1

-

Клавиатура

1

-

Манипулятор "Мышь"

1

-

Жгут основной

1

-

Жгут мультиметра

1

-

Стробоскоп

1

-

Датчик первого цилиндра

1

-

Датчик высокого напряжения

1

-

Датчик тока

1

-

Кабель-удлинитель диагностического разъема

1

K-Line

Комплект переходников диагностических разъемов

1

-

Адаптер первичной цепи DIS с комплектом кабелей и переходников(*1)

1

-

Датчики высокого напряжения DIS (*1)

1

4 или 8

Датчик давления с комплектом переходников

1

-

Жгут осциллографа-генератора

1

-

Комплект пробников

2

-

Комплект адаптеров

1

-

Таблица 3.13 - Составные части, поставляемые при наличии дизельного модуля

Наименование

Кол-во шт.

Примечание

Датчик дизельный

1

6 мм

Кабель дизельного датчика

1

-

Таблица 3.14-Комплект принадлежностей

Наименование

Кол-во шт.

Примечание

Чехол

1

-

Пульт дистанционного управления

1

-

Элемент гальванический типа "AAA"

2

1,5 В

Компакт-диск с резервной копией ПО

1

-
