27.3. Конструктивное выполнение воздушных и кабельных электрических сетей
Внутрикарьерные линии электропередачи, подлежащие перемещению, удлинению или укорачиванию, называются передвижными или временными (срок службы менее 5 лет). Для сооружения воздушных внутрикарьерных ЛЭП применяются деревянные, металлические или железобетонные передвижные опоры.
Опоры устанавливают на спланированных площадках или заглубляют в грунт.

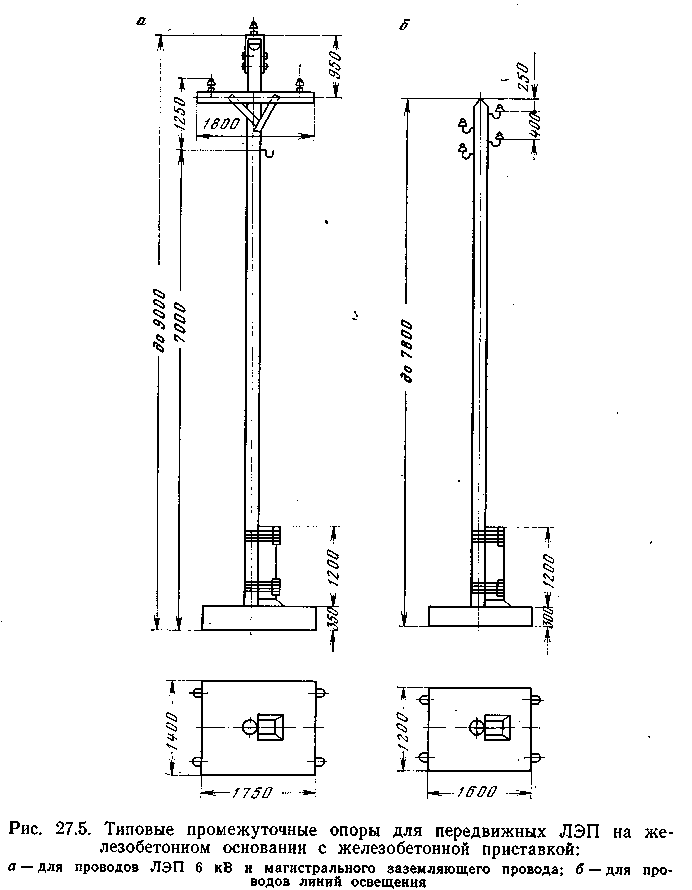

На рис. 27.5 показаны передвижные типовые промежуточные опоры для ЛЭП на железобетонном основании с железобетонной приставкой.
На рис. 27.6 показаны передвижные опоры воздушных ЛЭП напряжением 6 кВ на деревянных основаниях.
Для передвижных внутрикарьерных воздушных ЛЭП применяют алюминиевые провода. Применение сталеалюминиевых проводов разрешается в исключительных случаях.
Сечение проводов для передвижных линий напряжением до 1000 В и свыше 1000 В применяют по расчету, но не более 120 мм2 для алюминиевых и 95 мм2 для сталеалюминиевых проводов.
Минимальное сечение проводов из условий механической прочности равно, мм2: алюминиевых при напряжении до 1000 В — 16, свыше 1000 В — 25; сталеалюминиевых — соответственно 10 и 16.
Расстояние между передвижными опорами определяют рас-
четом, но не более 50 м. При устройстве поперечных линий (спусков с уступа на уступ) расстояние между опорами определяют по проекции линии на горизонтальную плоскость, которая не должна превышать 40 м.
Для обеспечения устойчивости передвижных опор при установке их на спланированную площадку, для угловых и концевых опор и для опор, ограничивающих пролет спуска с уступа на уступ, должны применяться инвентарные железобетонные грузы массой не менее 1000 кг. Для промежуточных опор суммарная масса инвентарных плит должна быть не менее 550 кг. При невозможности применения инвентарных грузов устойчивость анкерных, угловых и концевых опор обеспечивается установкой тросовых оттяжек или пригрузкой оснований породой.
Расстояние от нижнего фазного провода воздушной линии электропередачи напряжением до 35 кВ на уступе до поверхности земли при максимальной стреле провеса проводов должно быть не менее, м:
на территории карьеров и породных отвалов — 6;
для мест, труднодоступных для людей и недоступных для транспорта,— 5;
на откосах уступов — 3.
Монтаж заземляющего провода производят на крюках без изоляторов; заземляющий провод прокладывают ниже фазного на расстоянии не менее 0,8 м.
Гибкие кабели, по которым производится питание электроэнергией передвижных машин на открытых разработках, должны прокладывать на опорах (козлах, стойках, салазках). Это требование не распространяется на случаи, когда конструкцией машины (электрические экскаваторы и др.) предусматривается запас гибкого кабеля под напряжением на специальном барабане. Ближайшая к передвижной машине часть гибкого кабеля может быть проложена по почве, на расстоянии, достаточном для маневрирования машины. Прокладку кабеля под железнодорожными путями и автодорогами карьера должны производить в трубах, коробах или желобах.
Питание электрической энергией драг осуществляется гибким кабелем, проложенным с конечной опоры воздушной линии. По дражному разрезу кабель должны укладывать на плотах, не допускающих погружения в воду. Ввод кабеля на драгу выполняется специальной подвесной стрелой, укрепленной на задней мачте и имеющей вылет не менее 12 м.
Кабельные сети в подземных выработках дренажных шахт карьеров и при разработке россыпных месторождений подземным способом должны выполнять в соответствии с Едиными правилами безопасности при разработке рудных, нерудных и россыпных месторождений подземным способом.
Устройство электровзрывных сетей должно соответствовать требованиям Единых правил безопасности при ведении взрывных работ.
