23.2. Графики электрических нагрузок
Изменение электрической нагрузки во времени -представляет собой график электрической нагрузки. Графики могут быть получены с помощью регистрирующих приборов или построены по показаниям счетчиков электроэнергии, которые снимаются каждые 30 или 60 мин.
Для анализа и расчета электрических нагрузок используют сменные, суточные и годовые графики нагрузок. Для определения расчетных электрических нагрузок используют сменные графики нагрузок за наиболее загруженную смену.
На рис. 23.1 показаны графики нагрузок подстанции карьера. График по часам суток (рис. 23. 1, а) имеет нерегулярный характер. Но если этот график построить в порядке убывания ординат (рис. 23.1, б), то форма последнего остается стабильной. Такой упорядоченный график полностью отражает свойства исходного графика. Упорядоченный график нагрузки, если его заменить плавной линией, описывается нормальным законом распределения случайных величин, в данном случае электрических нагрузок.
Графики электрических нагрузок характеризуются, следующими параметрами:
коэффициентом использования kи — отношением средней мощности к номинальной мощности приемников электроэнергии:
коэффициентом формы графика kф— отношением эффективной (средней квадратической) мощности к средней:
Этот коэффициент характеризует неравномерность графика нагрузки во времени;
коэффициентом максимума kм — отношением максимальной нагрузки к средней:
коэффициентом заполнения графика kзап — отношением средней нагрузки к максимальной:
коэффициентом спроса kc — отношением потребляемой мощности (или при проектировании расчетной мощности) к номинальной мощности приемников электроэнергии:
коэффициентом включения kB — отношением времени, в течение которого приемник электроэнергии
присоединен к сети tв, включая время работы tр и холостого хода tх, к полному возможному времени его включения Тц (длительность смены, суток и т. д.):

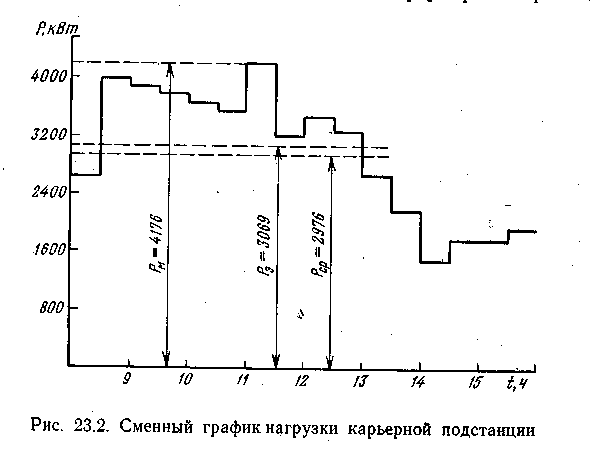

На рис. 23.2 показан сменный график нагрузки карьерной подстанции с параметрами (при Ру = 7630 кВт):
Параметры графиков электрических нагрузок используют для определения расчетных электрических нагрузок карьерных подстанций.
23.3. Методы определения расчетных электрических нагрузок
Определение расчетных электрических нагрузок производят для выбора мощности и числа трансформаторов подстанций, сечения проводов и жил кабелей электрических сетей, коммутационной аппаратуры, сечения шин подстанций и других элементов системы электроснабжения карьера. .
За расчетную электрическую нагрузку принимают максимальную нагрузку длительностью 30 мин в наиболее загруженную смену.
Для определения расчетных электрических нагрузок карьерных и дражных подстанций, электрических сетей карьеров и приисков применяют методы коэффициента спроса и метод с использованием коэффициента максимума и средней мощности.
По методу коэффициента спроса расчетную электрическую нагрузку определяют:
для индивидуального приемника
для группы приемников электроэнергии
где kc и Рном — коэффициент спроса и номинальная мощность индивидуального потребления электроэнергии; kс i и Рном i —коэффициент спроса и номинальная мощность группы однотипных потребителей электроэнергии.
Коэффициент спроса принимают по таблицам для различных типов и видов горных машин и механизмов. Следует отметить, что коэффициент спроса не отражает характер изменения электрических нагрузок, величина его указывается в довольно широких пределах, поэтому этот метод дает в результате расчета, как правило, завышение расчетной нагрузки по сравнению с фактической.
Метод с использованием коэффициента максимума и средней мощности применяют для определения расчетных электрических нагрузок на шинах ГПП и КРП.
Расчетную электрическую нагрузку определяют по формуле
В этом случае необходимо знать величину коэффициента максимума kM и среднюю нагрузку Pср.
На основании исследований графиков нагрузки карьерных подстанций установлено, что коэффициент формы графика при подключении к шинам ГПП или КРП четырех и более экскаваторов стабилен и равен 1,03—1,05. В среднем его можно
считать равным 1,04. Этому значению kф соответствует коэффициент максимума kм= 1,45.
Среднюю мощность Рср (кВт) определяют по общекарьерному удельному расходу электроэнергии сок и сменной производительности карьера по полезному ископаемому Псм:
где tсм — длительность смены, ч.
Методика определения ωк дана в главе 31.
