Глава 26
СХЕМЫ И УСТРОЙСТВО ЭЛЕКТРИЧЕСКИХ ПОДСТАНЦИЙ,
РАСПРЕДЕЛИТЕЛЬНЫХ И ПРИКЛЮЧАТЕЛЬНЫХ ПУНКТОВ
26.1. Общие сведения
Подстанцией называется электрическая установка, служащая для преобразования и распределения электроэнергии и состоящая из трансформатора и других преобразователей электроэнергии, распределительных устройств, устройств управления и защиты и вспомогательных сооружений.
Распределительным пунктом называют установку, служащую только для приема и распределения электроэнергии без ее преобразования.
При проектировании стремятся к максимальному упрощению схемы коммутации и применению минимума аппаратуры. Упрощение достигается за счет отказа от выключателей и сборных шин на стороне высшего напряжения; (220—35 кВ), применения более простой и дешевой аппаратуры, переменного оперативного тока и т. д. Как правило, предусматривается раздельная работа питающих ГПП линий и трансформаторов. Широкое применение получили комплектные трансформаторные подстанции, применение которых дает существенный экономический эффект, повышает общее качество подстанции, надежность, удобство и безопасность обслуживания. Подстанции изготовляют в заводских условиях, а на месте установки осуществляют монтаж ее готовых блоков и деталей.
КРП получают электроэнергию от ГПП и предназначаются для распределения электроэнергии на рабочих уступах. По мере перемещения фронта горных работ КРП передвигают на новое место. КРП монтируют из КРУН.
Для электроснабжения потребителей напряжением 380 В применяют передвижные комплектные трансформаторные подстанции ПКТП-6/0,4 кВ. Все оборудование этих подстанций размещено в прочном металлическом корпусе, установленном на металлических салазках.
Для подключения потребителей электроэнергии к карьерной сети применяют приключательные пункты.
26.2. Схемы и устройство главных понизительных подстанций

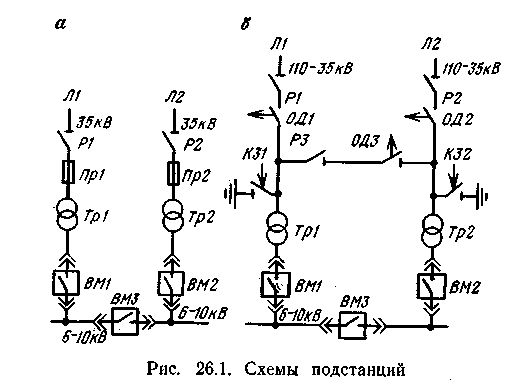

В зависимости от мощности трансформаторов, установленных на ГПП, схемы подстанций могут быть с плавкими предохранителями и с короткозамыкателями и отделителями. Первые рекомендуют применять при мощности трансформатора до 1600 кВ∙А, а вторые — свыше 1600 кВ∙А. Наиболее простыми являются подстанции с защитой трансформаторов плавкими предохранителями типа ПСН (предохранитель стреляющий наружный). Схема такой подстанции приведена на рис. 26.1, а.
Подстанции с короткозамыкателями и отделителями (рис. 26.1,6), в отличие от подстанций с предохранителями, могут быть сооружены напряжением до 220 кВ. Короткозамыкатель предназначен для создания искусственного короткого замыкания на питающей линии при повреждениях в трансформаторе. Отделитель служит для автоматического отключения цепи при исчезновении в ней тока. Наличие отделителя позволяет отключать трансформатор, когда это требуется по графику нагрузки, а также для проведения осмотра или ремонта.
Процесс отключения поврежденного трансформатора происходит следующим образом. При возникновении повреждения в трансформаторе его защита включает короткозамыкатель, этим создается искусственное короткое замыкание в линии. На питающей (районной) подстанции сработает максимальная токовая защита и линия будет отключена. После этого отключается отделитель, и устройство АПВ на районной подстанции включит головной выключатель линии и все подключенные к ней неповрежденные подстанции будут иметь на шинах напряжение.
При напряжении 35 кВ и выше, как правило, применяются -открытые ГПП. Широкое применение получили комплектные трансформаторные подстанции КТП-110-35/6-10 с короткозамыкателем и отделителем. КТП состоят из сборных распределительных устройств ПО и 6—10 кВ наружной установки и силовых трансформаторов. На стороне ПО кВ трансформаторы присоединяются к питающей линии по схеме линия — трансформатор через автоматический отделитель в сочетании с короткозамыкателем. Перед отделителем устанавливают разъединитель.
