Глава 24
Токи короткого замыкания
24.1. Общие сведения, виды коротких замыканий
Причиной большинства аварий в электрических установках является короткое замыкание, возникающее из-за нарушения изоляции между токоведущими частями, ошибочных действие при коммутационных переключениях (например, отключение воздушного разъединителя под нагрузкой) и по другим причинам.
Токи короткого замыкания (токи к. з.) в современных мощных электрических системах могут достигать огромных значений (в несколько десятков и сотен тысяч ампер). Такие большие токи к. з. представляют значительную опасность для электрических установок, поэтому электрооборудование электрических устройств должно обладать достаточной электродинамической (механической) и термической устойчивостью от действия токов к. з., т. е. должно выдерживать без повреждения действие наиболее возможных в установке токов к. з.
Знание величин токов к. з. в общем случае необходимо: для выбора электрооборудования (электрических аппаратов, шин, изоляторов, кабелей и т. п.); для проектирования релейной защиты; для выбора средств ограничения токов к. з.
В трехфазной системе возможны три основных вида коротких замыканий: трехфазное, двухфазное и однофазное.
При замыкании двух фазовых проводов короткое замыкание называют двухфазным. При замыкании всех трех фазовых проводников наступает трехфазное короткое замыкание.
В системе с глухозаземленной нейтралью трансформатора и в четырехпроводных сетях возможно возникновение однофазного короткого замыкания при соединении фазового провода с землей или с нулевым проводом. При изолированной нейтрали соединение фазового провода с землей, хотя и является повреждением и представляет опасность для обслуживающего персонала, а также для изоляции аппаратуры и кабелей, не является коротким замыканием. Наиболее опасным обычно оказывается трехфазное короткое замыкание.
24.2. Процесс протекания короткого замыкания
На рис. 24.1, а приведена схема короткого замыкания в трехфазной цепи, обладающей индуктивностью и активным сопротивлением. Поскольку цепь предполагается симметричной, можно ограничиться рассмотрением явлений, происходящих в одной фазе. Для простоты обычно пользуются однолинейным изображением схем цепей, где наблюдается рассматриваемое короткое замыкание.
После трехфазного короткого замыкания уменьшается сопротивление нагрузки, которая продолжает питаться от генератора. В цепи, соответствующей рис. 24.1, при коротком
замыкании сопротивления уменьшились и оказались равными: активное— r, индуктивное — х.
Такое изменение сопротивления цепи при постоянном приложении напряжения. приводит к значительному увеличению тока.

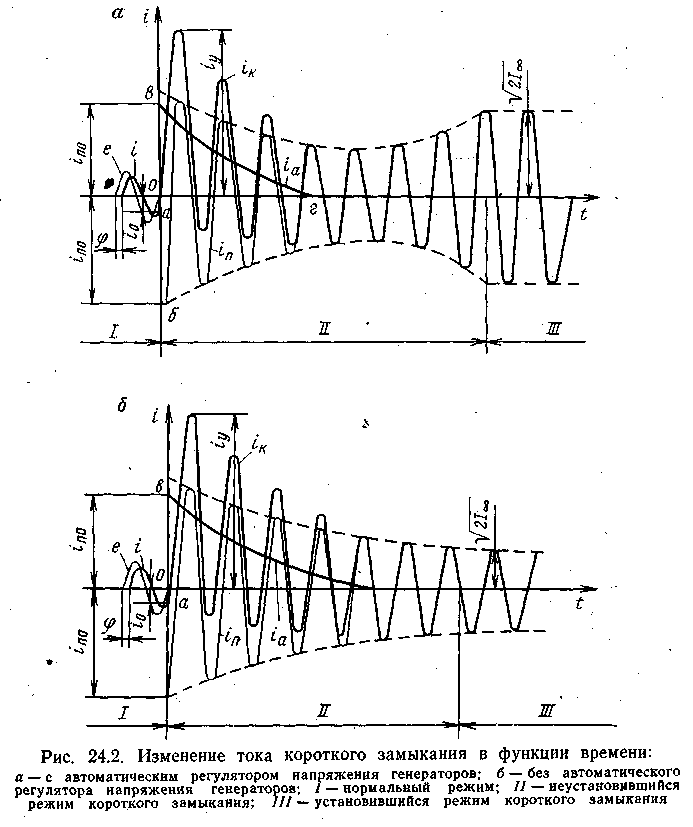

В сети переменного тока изменение тока после короткого замыкания не может происходить мгновенно вследствие влияния индуктивности, проявляющегося в виде магнитной инерции. Изменение тока короткого замыкания в функции времени характеризуется законом, графически представленным на рис. 24.2 (кривые iK).
Кривая тока не симметрична по отношению к оси времени. Эта асимметрия постепенно уменьшается, и через некоторое время ток вновь, как и до короткого замыкания, становится синусоидальным. Период от начала короткого замыкания до достижения установившегося значения тока короткого замыкания I∞ называют неустановившимся режимом внезапного короткого замыкания (участок II). Дальше начинается установившийся режим короткого замыкания (участок III).
Ток к. з. в неустановившемся режиме может быть представлен суммой периодической и апериодической составляющих.
Периодическая составляющая тока к. з. протекает под действием напряжения в сети. Закон изменения периодического тока представлен кривой iп.
Апериодическая
составляющая тока возникает за счет э.
д. с. самоиндукции цепи короткого
замыкания и изменяется по закону
На рис. 24.2 он представлен кривой ia.
В-уравнении (24.1) величину Та называют постоянной времени затухания апериодического тока, она равна отношению ' индуктивности цепи короткого замыкания к активному сопроивлению цепи, т. е.
Генераторы на электростанциях имеют автоматическое регулирование напряжения (АРН), наличие которого отражаете: на характере изменения тока к. з. (см. рис. 24.2, а). При отсутствии АРН напряжение генератора при токе к. з. уменьшаете: из-за размагничивающего действия магнитного потока статора С уменьшением напряжения уменьшается и ток к. з. до √2 I∞ (рис. 24.2, б). При наличии АРН после возникновения к. а до начала действия АРН ток к. з. уменьшается, но через не которое время (t ≈ 0,2 с) АРН увеличивает ток возбуждения генератора и его напряжение повышается до номинального В связи с этим ток к. з. увеличивается (см. рис. 24.2, а) и установившийся ток к. з. в этом случае будет больше установившегося тока к. з. при отсутствии АРН генераторов (см рис. 24.2, б).
Если
короткое замыкание происходит в удаленной
точке о генератора или источник можно
считать неограниченной мощности, что
является характерным для сетей карьеров,
получающих электроэнергию от мощных
энергосистем, то периодическая
составляющая тока к. з. не изменяется и
можно считать что ток к. з. с момента
возникновения к. з. равен установивше
муся значению, т. е.
В этом случае применяют упрощенный метод расчета т. к. з.
