- •Випробування можна проводити у лабораторіях і в реальних умовах як на моделях, так і на реальних об'єктах
- •1.2. Під час випробувань, оцінюючи якість будівельних деталей, виробів, конструкцій, відповідність їх проекту або міцність споруди, слід вимірювати певні технічні параметри.
- •Випробування будівельних конструкцій неруйнівними методами.
- •1.3. Метод пружного відскоку базується на кореляційній залежності між пружними характеристиками матеріалу та його міцністю. Цю залежність визначають приладами, побудованими за двома принципами.
- •1.2.2. Суть ультразвукового методу полягає в тому, що швидкість розповсюдження ультразвукових хвиль у бетоні залежить від модуля пружності, який в свою чергу повязаний з міцністю.
- •1 Випромінювач; 2 дефект; 3 дослідний зразок; 4 реєструвальний прилад
- •Література:
- •1.7. Метод капілярної дефектоскопії ґрунтується на капілярному проникненні індикаторних рідин (пенетрантів) у порожнини дефектів і фіксації цього явища.
- •Питання до контрольної роботи №1.
- •2.1. Залежно від виду навантаження розрізняють два основні способи випробувань: статичне (під статичним навантаженням) і динамічне (під динамічним).
- •2.3. На конструкцію під час експлуатації діють динамічні навантаження, тобто такі, в яких міняється або величина або точка прикладання. Розрізняють три основні види динамічних навантажень:
- •3.1. Прилади для вимірювання лінійних переміщень. Геодезичні методи вимірювання лінійних переміщень. Визначення кутових переміщень.
- •3.1. Вимірювання відносного переміщення фіксованих точок на поверхні конструкції або переміщення точок відносно нерухомої основи може проводитися механічними приладами.
- •Питання до контрольно роботи № 2
- •Випробування будівельних конструкцій статичним навантаженням
- •4.4. На кожен вид продукції, яка підлягає випробуванню, на заводі-виготовлювачі складають методику випробування, яку затверджує головний інженер. В методиці повинні бути вказані:
- •4.5. Оцінка якості випробуваних зразків, які серійно виготовляються, зводиться до співставлення експериментальних даних з відповідними нормативними вимогами:
1 Випромінювач; 2 дефект; 3 дослідний зразок; 4 реєструвальний прилад
Знаючи розмір відбитка на реєструвальному приладі, можна визначити і розмір дефекту:
, (14)
де d розмір дефекту; D розмір його зображення.
Радіометричний спосіб базується на оцінці зміни інтенсивності пучка випромінювання, що пройшов через об'єкт. Для вимірювання інтенсивності пучка променя за об'єктом використовують сцинтиляційні, напівпровідникові, газорозрядні лічильники або так звані іонізаційні камери. Радіометричний спосіб найбільш розповсюджений.
Ксерографічнгій метод полягає в тому, що результат просвічування фіксується на ксерорадіографічній або електрорадіографічній пластинці, яка складається з алюмінієвої підкладки та нанесеного на неї шару фотопровідного матеріалу з аморфного селену. Щоб зробити пластинку чутливою до іонізуючого випромінювання, поверхні селенового шару дають електричний заряд, після чого її, подібно рентгенівській плівці, розміщують у світлонепроникну касету. При просвічуванні елементів конструкції на поверхні селенового шару утворюється приховане електростатичне зображення. Це зображення проявляють, спилюючи селеновий шар дрібним наелектризованим порошком крейди. Частинки порошку, заряджені електричним зарядом протилежного знаку, прилипають до поверхні селенового шару, утворюючи при цьому видиме зображення об'єкта, що просвічується.
1.3.2. Метод швидких нейтронів використовується в основному для визначення вологості матеріалу і побудований на взаємодії нейтронів з ядрами водню, оскільки основна кількість цього елемента в будівельних матеріалах знаходиться в складі молекули води.
Нейтронним методом можна визначити кількість атомів водню, що знаходяться в масі матеріалу, введенням в нього швидких нейтронів та вимірюванням кількості повільних, що утворилися в результаті взаємодії швидких нейтронів з атомами матеріалу.
На практиці швидкі нейтрони отримують бомбардуванням ядрами гелію (альфа-частинки) легких елементів, в результаті чого утворюються вільні нейтрони.
Дослідницька апаратура складається з джерела швидких нейтронів, детектора теплових нейтронів, лічильника з індикатором. Для визначення вологості матеріалу використовують глибинні та поверхневі зонди.
Недоліком цього методу є те, що не можна розрізнити вільну та зв'язану воду.
Усі роботи з використанням радіоактивних речовин і джерел іонізуючих випромінювань регламентуються відповідними документами.
Використовувані в роботі радіоактивні речовини поділяють на відкриті і закриті. До відкритих відносяться порошки, рідини і т.п. речовини, при використанні яких можливе вилучення радіоактивних речовин у навколишнє середовище. Всі роботи з відкритими речовина слід проводити в спеціально обладнаних лабораторіях. При роботі з закритими речовинами, які розміщені в захисні металеві ампули, необхідно дотримуватися заходів, що забезпечують захист від випромінювання.

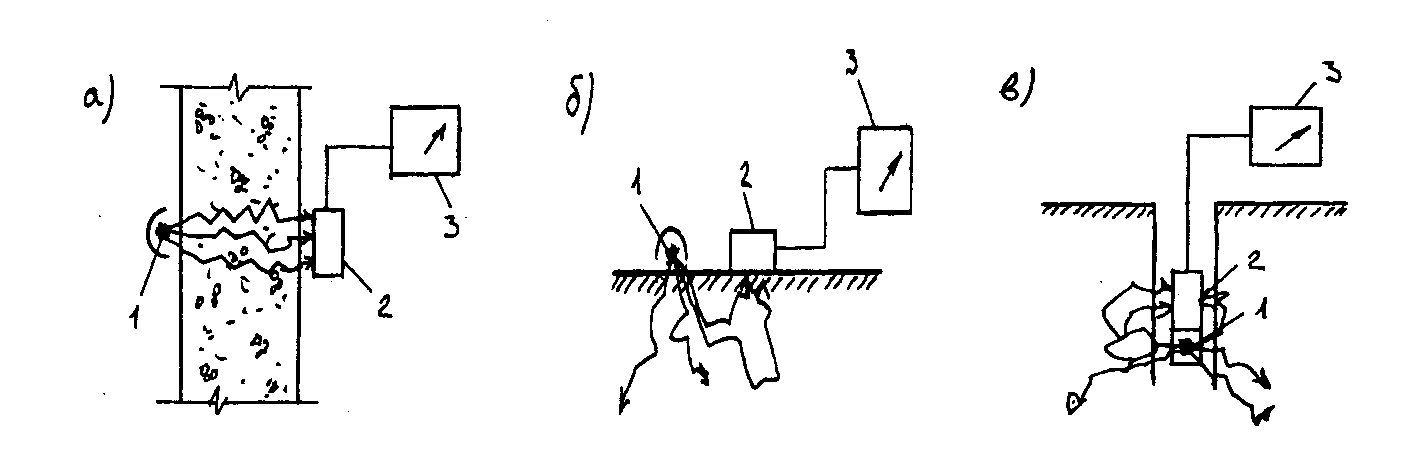

Рис. 37. Схема визначення вологості нейтронним методом: а при двосторонньому доступі до конструкції; б при односторонньому доступі до конструкції; в) у середині конструкції: 1 джерело швидких нейтронів; 2 детектор; 3 прилад, що вимірює випромінювання
Експлуатація промислових приладів із джерелами випромінювання повинна здійснюватися у строгій відповідності до інструкцій; на підприємстві, наказом адміністрації, назначається особа, відповідальна за дотримання інструкцій.
Санітарні правила передбачають, що до роботи з джерелами випромінювання допускаються особи у віці не молодше 18 років, що попередньо пройшли медичний огляд.
Всі працюючі повинні періодично проходити медичний огляд і перевірку знань про безпечні методи роботи, захисні пристосування та правила особистої гігієни.
При всіх роботах, незалежно від їхньої кількості, повинний здійснюватися радіометричний контроль. Встановлено граничні дози опромінення персоналу й окремих осіб із населення.
1.4. Магнітні методи (магнітопорошковий, магнітографічний, ферозондовий, пондемоторний);
1.5. Електромагнітні методи (індукційний, метод поглинання електромагнітних хвиль, термоелектричний, діелектричний, електростатичний, термоелектричний, електроіндуктивний);
1.6. Інфрачервона дефектоскопія.
1.7. Метод капілярної дефектоскопії.
