Список литературы
1 Технический кодекс установившейся практики. Автомобильные дороги. Нормы проектирования. ТКП 45-3.03-19-2006 (02250). – Мн. : Министерство архитектуры и строительства РБ, 2006. – 42 с.
2 Технические средства организации дорожного движения. СТБ 1300 – 2002. – Мн. : Комитет по стандартизации, метрологии и сертификации при Совете Министров РБ, 2005. − 108 с.
3 Строительные нормы и правила. Градостроительство. Планировка и застройка городских и сельских поселений. СНиП 2.07.01–89.–М. : Стройиздат, 1990. – 60 с.
4 Автомобильный справочник / Б. С. Васильев [и др] ; под ред. В.М. Приходько.
М. : ОАО Издательство «Машиностроение», 2004. – 704 с.
5 Строительная климатология и геофизика. СНиП 2.01.01-82. – М .: Стройиздат, 1983. – 136 с.
6 Проектирование земляного полотна автомобильных дорог. П2-01. – Мн. : Комитет по автомобильным дорогам при Министерстве транспорта и коммуникаций РБ, 2001. – 90 с.
7 Проектирование дорожных одежд нежесткого типа. П 3.03.01 – 96. – Мн. : Министерство архитектуры и строительства РБ, 1997. – 88 с.
8 Мосты и трубы. СниП 2.05.03 – 84. – М. : Госстрой СССР, 1988. – 200 с.
9 Типовые проектные решения 503–0–45. Элементы автомобильных дорог на закруглениях – виражи, уширения проезжей части, переходные кривые. – М. : Союздорпроект, 1982. – 94 с.
10 Автомобильные дороги. Примеры проектирования /Под ред. В. С. Порожнякова –М. : Транспорт, 1983. – 303 с.
11 Проектирование и разбивка вертикальных кривых на автомобильных дорогах. [Антонов Н.М. и др.] – М. : Транспорт, 1968. – 200 с.
12 Бабков, В. Ф. Проектирование автомобильных дорог. / В. Ф. Бабков, О. В. Андреев. – М. : Транспорт, 1979. Ч.1. – 366 с.
13 Власов, Д. И, Логинов, В. Н. Таблицы для разбивки кривых на железных дорогах. / Д. И. Власов, В. Н. Логинов. – М. : Транспорт, 1968. – 519 с
14 Лавриненко, Л. Л. Изыскания и проектирование автомобильных дорог. / Л. Л. Лавриненко. – М. : Транспорт, 1991. – 296 с.
15 Лапский, С. Л. Оценка тягово-скоростных и топливно-экономических свойств автомобиля. Учеб.-метод. пособие по выполнению курсового проекта «Транспортные средства и эксплуатационные качества». / С. Л. Лапский. – Гомель : БелГУТ, 2007. – 68 с.
16 Митин, Н. А. Таблицы для подсчета объемов земляного полотна автомобильных дорог. / Н. А. Митин. – М. : Транспорт, 1977. – 544 с.
17 Ройзман, А. С. Пособие по проектированию автомобильных дорог. / А. С. Ройзман. – М. : Транспорт, 1974. – 272 с.
18 Яцевич, И. К., Деркаченко, Н. И. Методические указания к курсовому проекту N 1 по разделу "Основы проектирования" по курсу "Проектирование автомобильных дорог". / И. К. Яцевич, Н. И. Деркаченко. – Мн. : БГПА, 1995. – 57 с.

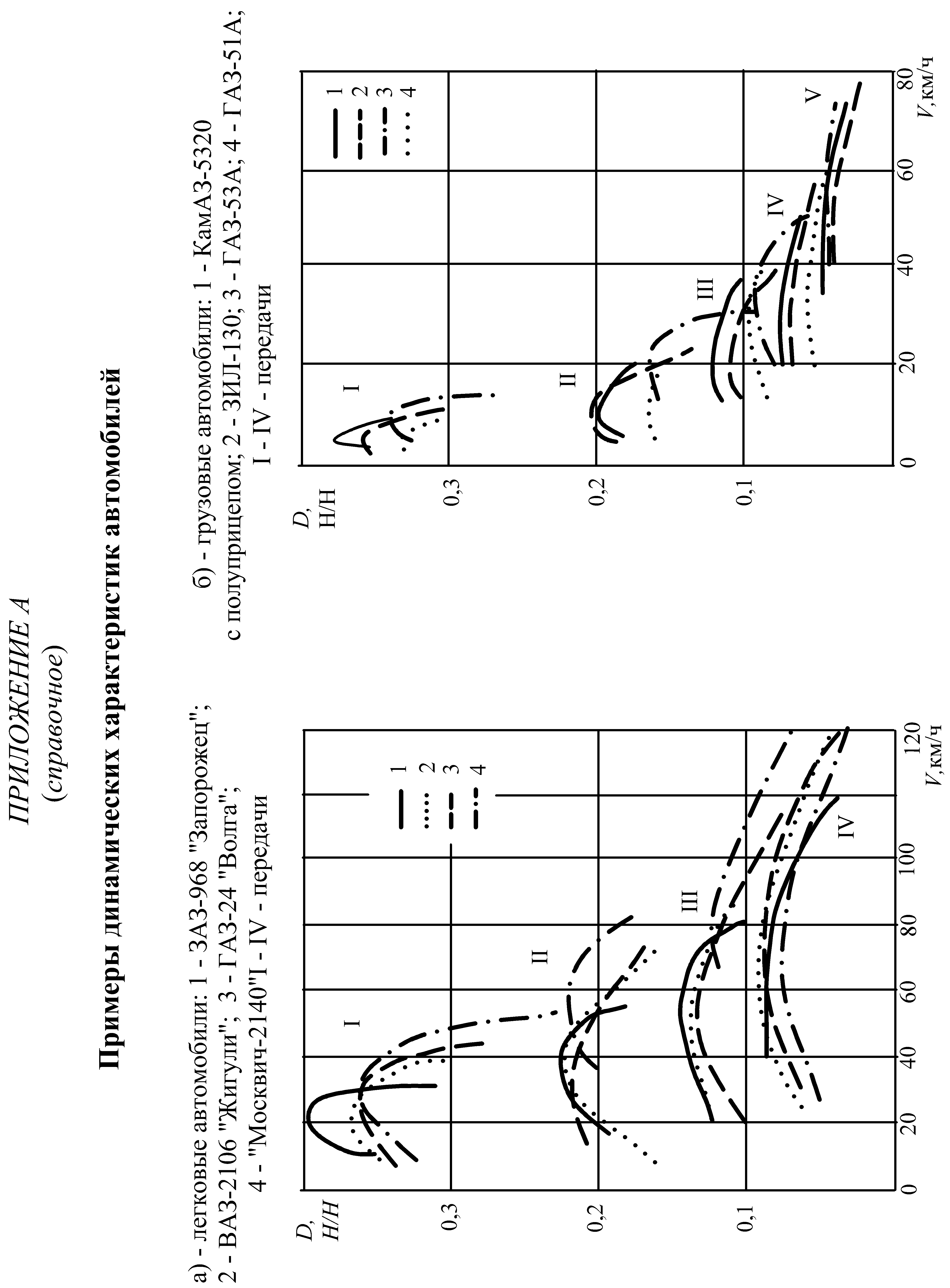

ПРИЛОЖЕНИЕ Б
(справочное)
Технические характеристики автомобилей
-
Марка
автомобиля
Полная масса
автомобиля, кг
Габаритные
размеры, мм
(lxbxh)
Ширина колеи, мм
задних колес
передних колес
Грузовые автомобили
ГАЗ-53А
7400
6395х2380х2220
1690
1630
ЗИЛ-133Г2
17175
9000х2500х2395
1790
1800
ЗИЛ-131
11685
6900х2500х2975
1790
1800
КамАЗ-5320
15305
7435х2500х3650
1850
2010
КамАЗ-55111
19150
7140х2500х2700
1850
2010
МАЗ-500А
14825
7140х2500х2650
1865
1970
МАЗ-514
23700
8520х2500х3800
1866
1970
МАЗ-5551
16230
5785х2720х2350
1866
1970
КрАЗ-255Б1
19415
8645х2750х3175
1850
2010
КрАЗ-260
22000
9030х2722х3115
1850
2010
Седельные тягачи
КамАЗ-5410
15125
6140х2480х2830
1850
2010
МАЗ-6422
24100
6500х2500х2570
1800
2050
Легковые автомобили
ЗАЗ-968АБ4
1168
3750х1570х1400
1200
1220
ВАЗ-2103
1430
4116х1611х1446
1321
1965
ВАЗ-2106
1445
4166х1611х1440
1321
1365
ВАЗ-2108
1430
4006х1650х1402
1321
1365
ВАЗ-21099
1340
4006х1650х1402
1321
1365
Москвич-2140
1480
4250х1550х1480
1270
1270
ИЖ-21251
1440
4205х1555х1480
1270
1270
ГАЗ-24
1820
4760х1800х1490
1420
1476
ГАЗ-3102
1870
4960х1846х1476
1420
1476
Автобусы
ЛАЗ-697Н
10625
9190х2500х2900
1850
2116
ЛАЗ-699
12931
10540х1850х2900
1850
2116
МАЗ-104.3
18000
12000х2500х3114
−
−
МАЗ-105.4
26500
18000х2500х3000
−
−
IKARUS-250.93
15440
11990x2500x3200
−
−
IKARUS-283
22900
17975x2500x3100
−
−
ПРИЛОЖЕНИЕ В
(справочное)
