Библиотека фрагментов
Каждая библиотека фрагментов представляет собой отдельный файл с расширением .lfr. Фрагменты библиотеки не являются отдельными файлами на диске, а входят составными частями в единый файл библиотеки. Фрагменты хранятся в виде упорядоченных списков в подразделах и корневом разделе библиотеки. Имена фрагментов и разделов библиотеки могут состоять из любых символов, количество фрагментов и разделов не ограничено.
При создании раздела библиотеки или добавлении фрагмента можно ввести произвольный комментарий.
С помощью Менеджера (панель инструментов Стандартная или пункт главного меню Сервис) запускаем библиотеку→щелкаем левой кнопкой мыши по пункту Библиотеки КОМПАС→Добавить описание→Прикладной библиотеки→появится окно Выберите файл для открытия (в котором вы выбираете необходимый файл), см. рис.6.8 (выбор файла GRAPHIC – Библиотека конструктивных элементов)

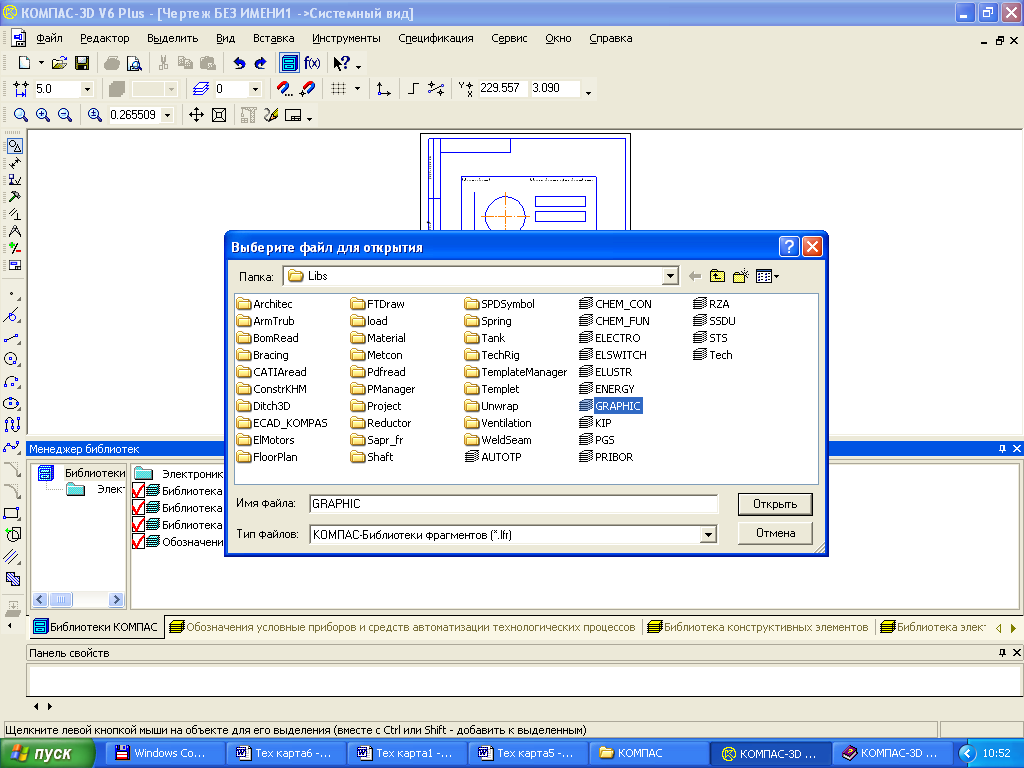

Рис. 6.8 –Выбор библиотеки фрагментов
Использование пользовательских библиотек фрагментов
PGS –Условные обозначения Пневмо- и Гидросхем
GRAPHIC – Библиотека конструктивных элементов
TECH – Библиотека технологических обозначений
ELECTRO – Библиотека электротехнических обозначений
KIP – Контрольно измерительные приборы и автоматика
6.4 Создание электрической принципиальной схемы. Заполнение перечня элементов.
Принципиапьная схема определяет полный состав элементов и связи между ними и дает детальное представление о принципах работы изделия. На ней отображают все электрические элементы и устройства изделия, необходимые для осуществления и контроля заданных электрических процессов, все электрические связи между ними, а также электрические элементы (разъемы, зажимы и т. п.), которыми заканчиваются входные и выходные цепи.
Принципиальные схемы служат основанием для разработки других конструкторских документов, например схем соединений. Пользуются ими для изучения принципа работы изделий, а также при их наладке, контроле ремонте. Схемы выполняют для изделий, находящихся в отключенном состоянии. Элементы на схеме изображают в виде условных графических обозначений.
Схемы рекомендуется выполнять строчным способом. Условные графические обозначения (УГО) элементов и их составных частей, входящих в одну цепь, изображают последовательно друг за другом по прямой, а отдельны цепи — рядом, в виде параллельных или вертикальных строк.
Рекомендуется принимать следующие ориентировочные нормы на расстояния: от точки пересечения или разветвления электрических цепей до контура элемента 3...5 мм; между элементами в вертикально расположенных цепях 13...15 мм, в горизонтально расположенных — 8...10 мм.
Точки в местах пересечения линий связи означают наличие электрических соединений между ними. Наоборот, отсутствие точек означает отсутствие электрической связи между пересекающимися проводниками.
Каждый элемент, входящий в изделие и изображенный на схеме, в том числе входные и выходные элементы (разъемы, клеммы и т. п.), должны иметь буквенно-цифровое позиционное обозначение в соответствии с требованиями ГОСТ 2.710-81.
Позиционные обозначения, присваиваемые элементам в пределах изделия, проставляют на схеме рядом с условным графическим обозначением элемента, по возможности с правой стороны или над ним. Обозначение элемента в общем случае состоит из трех частей, указывающих вид элемента, его номер и функцию. Вид и номер являются обязательной частью условного буквенно-цифрового обозначения. Указание функции элемента не является обязательным. Вид элемента указывается в виде буквенного кода, например (см.рис.6.9): R — резистор, С — конденсатор, К — реле. Для уточнения вида элементов допускается применять двухбуквенные и многобуквенные коды, например: VD — диод, стабилитрон, VT — транзистор. Во второй части позиционного обозначения указывается порядковый номер элемента данного вида, например: R2, R10; С1, С2, С8. Порядковые номера элементам, изображенным на схеме, присваиваются в соответствии с последовательностью расположения элементов на схеме сверху вниз в направлении слева направо. В третьей части записывают одну или несколько букв (буквенный код) функции элемента, например: C1D — конденсатор С1, используемый как дифференцирующий. По требованию международных стандартов для позиционных обозначений применяют буквы только латинского алфавита. Позиционные обозначения выполняют шрифтом 3,5 или 5 (высота букв цифр в одном условном обозначении должна быть одинаковой).
Заполнение перечня элементов. Заполнение перечня элементов включает себя указание позиционных обозначений, количества и наименования элементов.
Необходимые данные надо впечатать в графы "Поз. обозначение" и "Кол. ". Высота букв и цифр равна 5 мм.
При заполнении графы "Наименование" рекомендуется соблюдать определимый порядок действий. Вначале в соответствующую строку таблицы впечатывается номинальное значение элемента. Используется шрифт высотой 7мм. Затем наименование элемента масштабируется с коэффициентом 0,71 и окончательно позиционируется в нужной строке перечня.
Рис.6.9
