Тема 7. Создание спецификаций

7.1 Принципы создания спецификаций

Спецификация - документ, содержащий информацию о составе сборки, представ­ленную в виде таблицы. Спецификация оформляется рамкой и основной надпи­сью. Она часто бывает многостраничной. Файл спецификации имеет расширение .spw.

Спецификацию составляют на каждую сборочную единицу на отдельных листах формата А4. Форму и порядок заполнения спецификации устанавли­вает ГОСТ 2.108-68.

Спецификация состоит из разделов, располагаемых в следующей последовательности:

-документация;

-комплексы;

-сборочные единицы;

-детали;

-стандартные изделия;

-прочие изделия;

-материалы;

-комплекты.

Наименование каждого раздела указывают в виде заголовка в графе "Наиме­нование" и подчеркивают. После каждого раздела оставляют несколько сво­бодных строк для дополнительных записей. Допускается резервировать но­мера позиций.

Запись изделий, указываемых в разделах "Сборочные единицы" и "Детали", про­изводят в алфавитном порядке сочетания начальных индексов организаций-разработчиков и далее в порядке возрастания цифр, входящих в обозначение.

В разделе "Стандартные изделия" записывают изделия, примененные по следующим категориям стандартов: государственным, республиканским, от­раслевым и стандартам предприятия. В пределах каждой категории стандар­тов записи производят по группам изделий, объединенных по их функцио­нальному назначению (крепежные изделия, электротехнические изделия и т. п.); в пределах группы — в алфавитном порядке наименований изделий; в пределах каждого наименования — в порядке возрастания обозначений стандартов, а в пределах каждого обозначения стандарта — в порядке воз­растания основных параметров или размеров изделия.

В раздел "Материалы" вносят все материалы, непосредственно входящие в специфицируемое изделие, в последовательности, которая определена ГОСТ 2.108-68.

В графе "Формат" указывают форматы документов, обозначения которых заносят в графу "Обозначение".

В графе "Поз." указывают порядковые номера составных частей специфици­руемого изделия в соответствии с последовательностью их записи в специ­фикации. Номера позиций не присваивают документам, приводимым в раз­деле "Документация".

В графе "Кол." указывают количество составных единиц на одно специфи­цируемое изделие. В разделе "Документация" эту графу не заполняют.

Допускается совмещение спецификации со сборочным чертежом при усло­вии их размещения на формате А4 (рис. 7.1). Такому совмещенному доку­менту присваивают обозначения основного конструкторского документа.

Рис. 7.1 -Совмещение спецификации со сборочным чертежом

7.2 Создание спецификаций в сборочном чертеже в ручном режиме

Создание спецификации в сборочном чертеже в ручном режиме включает не­сколько этапов.

Первый этап - создание нового документа в режиме работы системы Специ­фикация. Для этого:

• щелкните по кнопке Создать - на панели инструментов Стандарт­ная - или нажмите комбинацию клавиш Ctrl+N. Появится диалоговое окно Новый документ;

• щелкните по пиктограмме Спецификация, если она не выделена;

• щелкните в диалоговом окне Новый документ по кнопке ОК. Система пе­рейдет в режим создания или редактирования спецификации с появлением соответствующего окна с бланком спецификации. Это состояние системы показано на рис. 7.2;

• щелкните по кнопке Сохранить - на панели инструментов Стандарт­ная, с изображением дискеты. Появится диалоговое окно Укажите имя фай­ла для записи;

• введите в поле Имя файла: имя файла спецификации. Обычно специфика­циям присваивают имена, совпадающие с именами сборочных чертежей;

• щелкните по кнопке ОК. Появится диалоговое окно Информация о доку­менте - его можно не заполнять;

• щелкните по кнопке ОК. Откроется бланк спецификации с заданным име­нем в масштабе 1.

Второй этап - установка нормального режима работы системы. Иначе создать разделы спецификации не удастся. Это можно выполнить двумя способами.

Первый способ - с помощью пунктов меню:

• щелкните в главном меню по пункту Вид. Появится выпадающее меню;

• щелкните в выпадающем меню по пункту Нормальный режим, если этот пункт не обесцвечен, то есть если система уже не работает в нормальном ре­жиме.

Второй способ - с помощью кнопок на панели инструментов Вид. Щелкните по кнопке Нормальный режим, если она не обесцвечена,

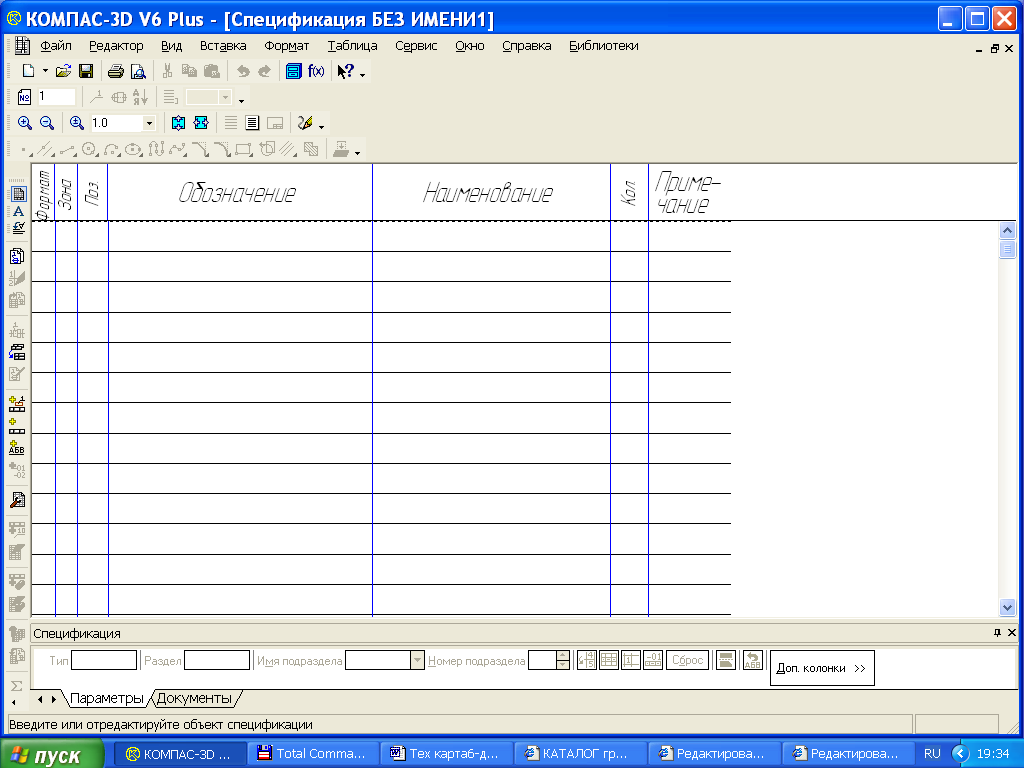

Рис. 7.2- Главное окно системы в режиме создания спецификации

Третий этап - добавление нужного раздела в спецификацию. Это можно вы­полнить двумя способами.

Первый способ - с помощью пунктов меню:

• щелкните в главном меню по пункту Вставка. Появится выпадающее меню;

• щелкните в выпадающем меню по пункту Раздел.

Второй способ - с помощью кнопок на Компактной панели. Щелкните по кноп­ке Добавить раздел.

В обоих случаях появится диалоговое окно Выберите раздел и тип объекта, по­казанное на рис. 7.3

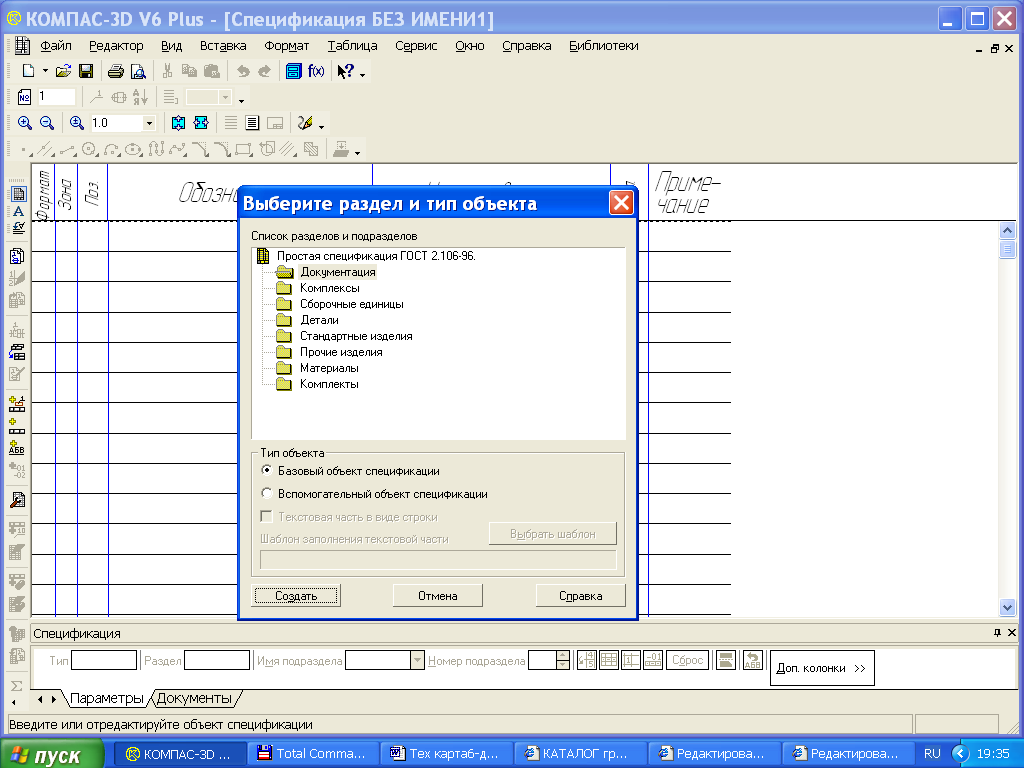

Рис. 7.3- Диалоговое окно Выберите раздел и тип объекта

Щелкните в диалоговом окне Выберите раздел и тип объекта по нужному раз­делу, например Детали, а затем - по кнопке Создать.

В бланке спецификации появится выбранный раздел, а ее первая строка станет доступной для ввода соответствующей информации. Это состояние системы по­казано на рис. 7.4.

Рис. 7.4- Бланк спецификации с введенным разделом Детали

Появится мигающий курсор. Введите нужную информацию, например, как по­казано на рис. 7.5.

Строка, относящаяся к конкретному объекту спецификации, так и называется - объект. Для перехода от одного столбца к другому в строке ввода данных исполь­зуйте клавишу Tab. Для подтверждения ввода данных об объекте щелкните мы­шью по любому свободному месту спецификации или нажмите комбинацию кла­виш Ctrl+Enter.

Рис. 7.5- Бланк спецификации с введенным объектом

Для ввода еще одного объекта - ролика - в текущий раздел Детали:

• щелкните в главном меню по пункту Вставка, а в выпадающем меню - по пункту Базовый объект или щелкните на Компактной панели по кнопке До­бавить базовый объект. Курсор установится в следующую строку раздела Детали;

• введите в следующую строку данные, относящиеся к детали Ролик;

• щелкните мышью по любому свободному месту спецификации или нажмите комбинацию клавиш Ctrl+Enter. Введенные данные для детали Ролик пере­местятся в начало раздела. Это результат автоматической сортировки объек­тов согласно ГОСТ 2.108-96. За счет этого объекты в разделы можно вводить в произвольном порядке.

При необходимости редактирования каких-либо данных строки щелкните дважды по строке и выполняйте редактирование. Только после окончания редак­тирования не забудьте щелкнуть по кнопке Создать объект на панели специаль­ного управления.

Аналогичным образом создайте раздел Документация и введите данные, напри­мер, о сборочном чертеже. После этого система автоматически расставит разделы согласно ГОСТ. Это состояние системы представлено на рис. 7.6

Рис. 7.6- Бланк спецификации с введенным вторым объектом в разделе Детали и новым разделом Документация

Таким образом, заполнение спецификации ручным способом выполняется в нормальном режиме, а для заполнения основной надписи используется режим Разметка страниц.

Для смены режима работы системы щелкните на панели инструментов Вид по кнопке Разметка страниц. В этом режиме система автоматически делит заполнен­ную таблицу спецификаций на необходимое число страниц, добавляет к каждой странице спецификации элементы оформления и выводит их на экран.

Чтобы увидеть всю страницу целиком, щелкните на панели инструментов Вид по кнопке Масштаб по высоте листа.
