3.6.4 Установка параметров текста на чертеже и в таблице
Для установки параметров текста на чертеже (в заголовке таблицы, в ячейке таблицы):
щелкните в главном меню по пункту Сервис, а затем в выпадающем меню - по пункту Параметры. Появится диалоговое окно Параметры с открытой вкладкой Текущий чертеж;
щелкните по пункту Текст на чертеже (Заголовок таблицы, Ячейка таблицы). В правой части появится панель Параметры текста на чертеже (Параметры текста заголовка таблицы, Параметры текста ячейки таблицы) для представления текста, показанная на рис. 3.8.
Панель Параметры текста на чертеже (Параметры текста заголовка таблицы, Параметры текста ячейки таблицы) позволяет назначить различные параметры текста, которые будут использоваться по умолчанию при вводе соответствующих надписей.
В поле Шаг строк, мм устанавливается расстояние между строками текста.
В поле Красная строка, мм устанавливается величина отступа вправо от границы абзаца в его первой строке.
В разделе Отступы устанавливаются величины отступа слева и справа.
Рис. 3.8 – Диалоговое окно Параметры с открытой вкладкой Текущий чертеж и панелью Параметры текста на чертеже
В поле Слева, мм устанавливается величина отступа слева.
В поле Справа, мм устанавливается величина отступа справа.
В разделе Интервал устанавливаются величины интервала перед абзацем и после него.
В поле Перед абзацем, мм устанавливается величина интервала перед абзацем.
В текстовом поле После абзаца, мм устанавливается величина интервала после абзаца.
В разделе Выравнивание с помощью переключателей назначается нужный способ выравнивания абзацев (влево, вправо, по центру и по ширине).
Кнопка Шрифт вызывает диалоговое окно Параметры шрифт для настройки параметров шрифта.
Кнопка Табуляция вызывает диалоговое окно Табуляция для настройки параметров табуляции.
После завершения настройки параметров абзаца щелкните по кнопке ОК. Для выхода из диалогового окна Параметры без сохранения изменений щелкните по кнопке Отмена.
3.6.5 Установка параметров текста на обозначении шероховатости
Для установки параметров текста на обозначении шероховатости:
• щелкните в главном меню по пункту Сервис, а затем в выпадающем меню по пункту Параметры. Появится диалоговое окно Параметры с открытой вкладкой Текущий чертеж;
• щелкните в дереве элеменов на вкладке Текущий чертеж по пункту Шероховатость. В правой части появится панель Параметры обозначения шероховатости, показанная на рис. 3.9.

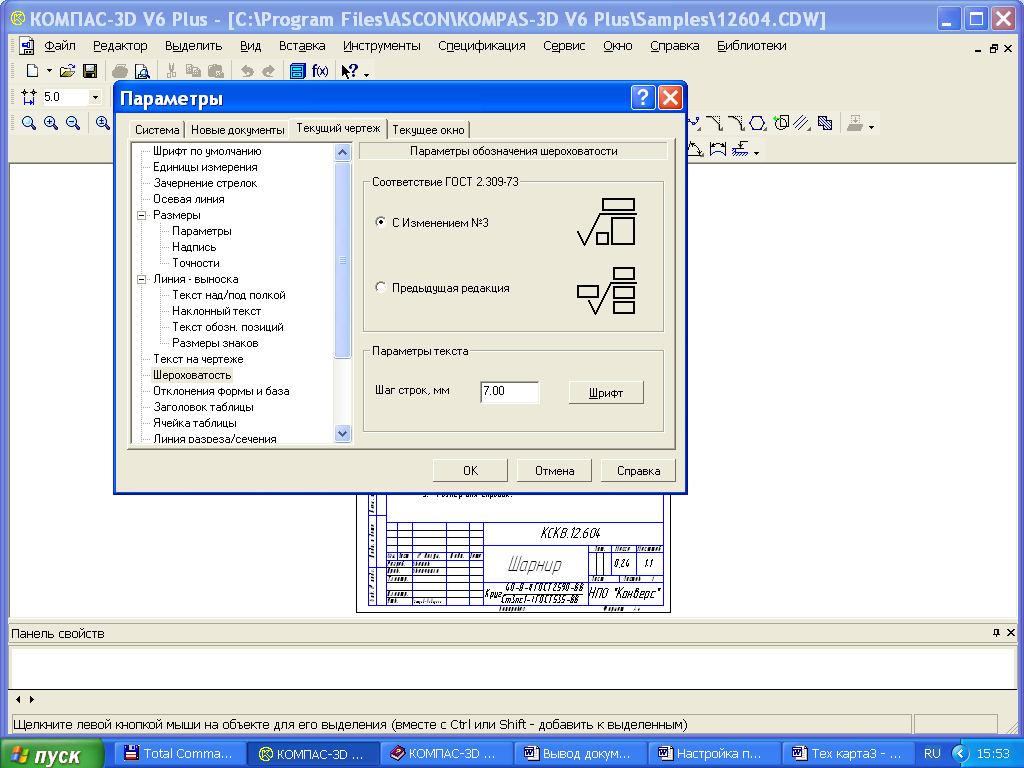

Рис. 3.9 – Диалоговое окно Параметры с открытой вкладкой Текущий чертеж и панелью Параметры обозначения шероховатости
Эта панель позволяет устанавливать обозначения шероховатости в соответствии с ГОСТ 2.309-73 с учетом изменения № 3 и согласно предыдущей редакции. Выбор одной из двух опций позволяет определить структуру обозначений шероховатости в чертеже. При этом все имеющиеся в нем обозначения шероховатости перестраиваются согласно выбранной опции. Раздел Параметры текста позволяет настроить текст в обозначениях шероховатости поверхностей. Выбрав структуру обозначения и задав параметры текста, щелкните по кнопке ОК. Для выхода из диалогового окна без изменения настроек щелкните по кнопке Отмена.
