Переходные процессы в электрических цепях
В электрических цепях переходные процессы начинаются, когда в цепи что-то включается или отключается, то есть происходит коммутация, и начинается переход в новый режим работы. Переходный режим это нестационарный режим и его параметры зависят от времени и, следовательно, описывается этот режим дифференциальными уравнениями, а ограничивается Законом коммутации. Закон коммутации это третий основополагающий закон электротехники вместе с законом Ома и законами Кирхгофа.
Закон коммутации
Закон коммутации гласит: ток в индуктивности и напряжение на ёмкости в момент коммутации не могут измениться скачком. То есть в момент времени t = 0 (момент коммутации) они должны быть равны значению до коммутации. Это вытекает из энергии, которая накапливается в ёмкости или индуктивности.
WL=
WC=
Если ток в индуктивности L измениться скачком, то есть за время равное нулю, то и энергия должна измениться скачком, а это бесконечно большая мощность, что реально не возможно. То же касается напряжения на ёмкости.
Характеристики переходного процесса
Решение дифференциального уравнения, описывающее переходный процесс в цепи первого порядка, содержащей только одну ёмкость или только одну индуктивность показывает, что изменение значений переходных токов и напряжений во времени происходит по экспоненте, стремящейся к конкретному значению. Решение дифференциального уравнения имеет вид (смотри курс математики: решение дифференциальных уравнений первого порядка)
Где iУ – частное решение, или новое установившееся значение тока (то есть, чем закончится переходный процесс)
iсв – общее решение, или свободный ток переходного процесса, показывает как будет проходить процесс;
А – постоянная интегрирования.

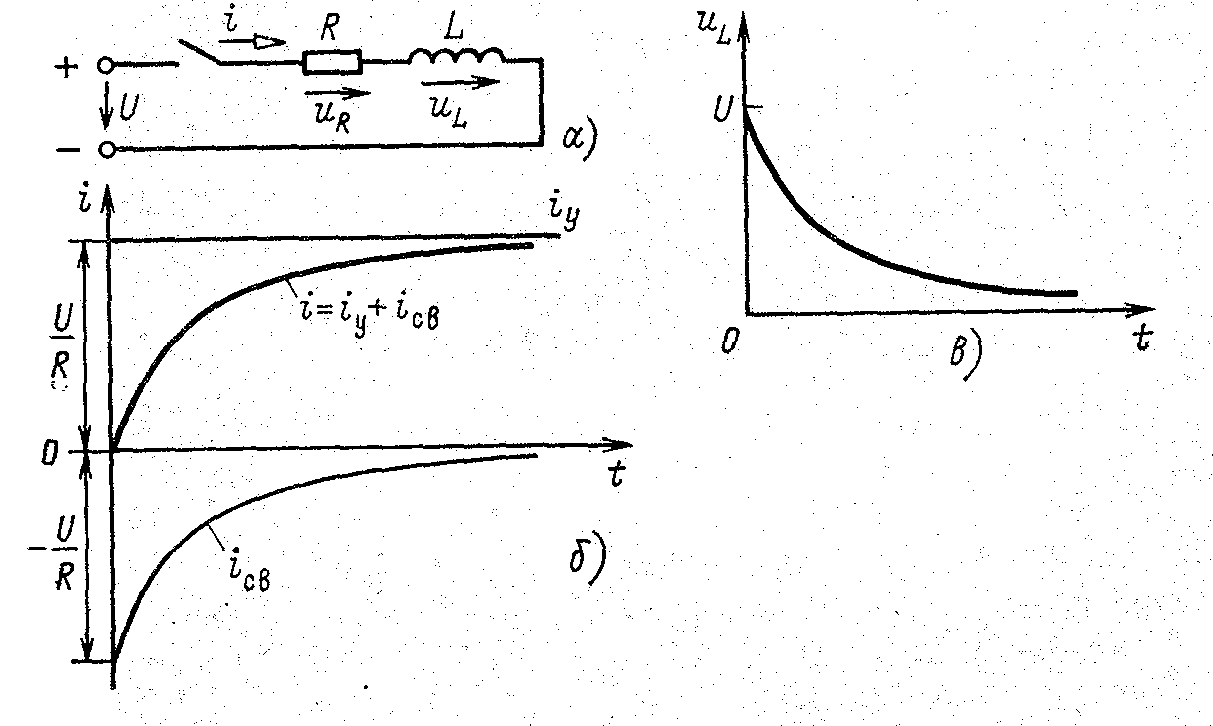

Рисунок 50 Переходный процесс в цепи RL
Как видно из приведённых графиков переходный ток i в индуктивности до коммутации был равен нулю (ключ разомкнут), затем плавно нарастает (рисунок 50б), что согласуется с законом коммутации – скачка нет. Напряжение на индуктивности законом коммутации не ограничивается и делает скачёк (рисунок 50в).
Показатель степени экспоненты (- t/τ) показывает скорость её изменения, τ=L/R называется постоянная времени переходного процесса (очень важный параметр). Считается, что время протекания переходного процесса составляет (3-5)τ, а значение переходной величины при t=τ составляет (всегда) 63% от нового принуждённого значения.
То же касается зарядки и разрядки ёмкости.

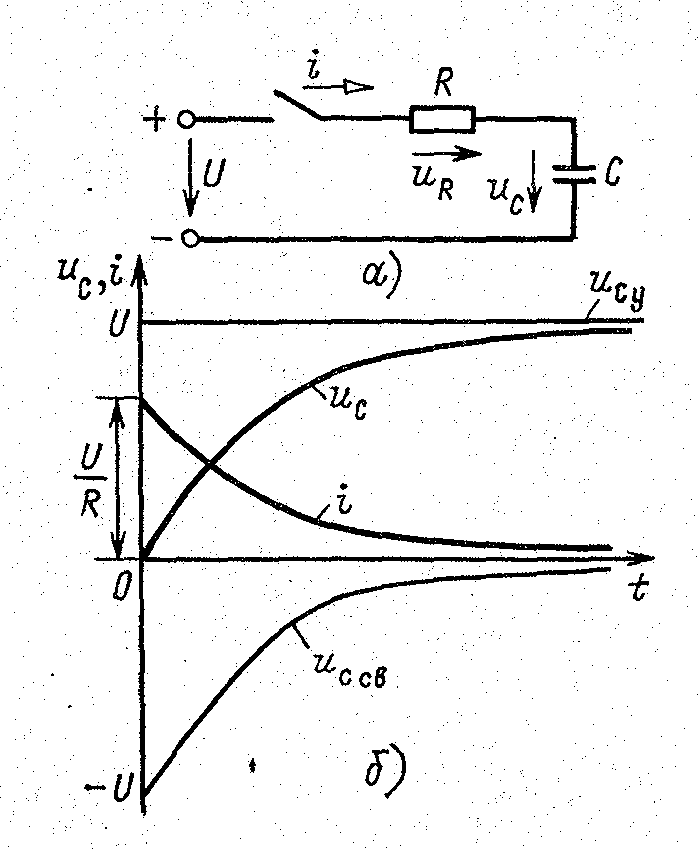

Рисунок 51 Переходный процесс в цепи RC
Как видно из приведённых графиков
переходное напряжение на ёмкости uс
до коммутации было равно нулю (ёмкость
до коммутации не была заряжена), затем
плавно нарастает (рисунок 51б), что
согласуется с законом коммутации –
скачка нет. Ток через ёмкость законом
коммутации не ограничивается и делает
скачёк до
(рисунок
51б). Постоянная времени цепи τ=RC.
Из графика изменения тока можно сделать
вывод (основываясь на законе Ома), что
сопротивление ёмкости за время
переходного процесса меняется от нуля
при t=0 до бесконечности при t=5τ, при
условии, что ёмкость до коммутации
заряда не имела.
Аналогично для сопротивления индуктивности. При t=0 оно равно бесконечности, а при t=5τ равно нулю. Индуктивность постоянному току сопротивления не оказывает.
Закон Ома для нестационарного режима
UL(t)=L
напряжение
на индуктивности пропорционально
скорости изменения тока в индуктивности
IC(t)=C
ток
через ёмкость пропорционален скорости
изменения напряжения на ёмкости
UR(t)=I(t)R напряжение на резисторе повторяет форму изменения тока, то есть на резисторе переходного процесса нет.
